Sobre o objeto 3D Bandeja giratoria sob a mesa

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

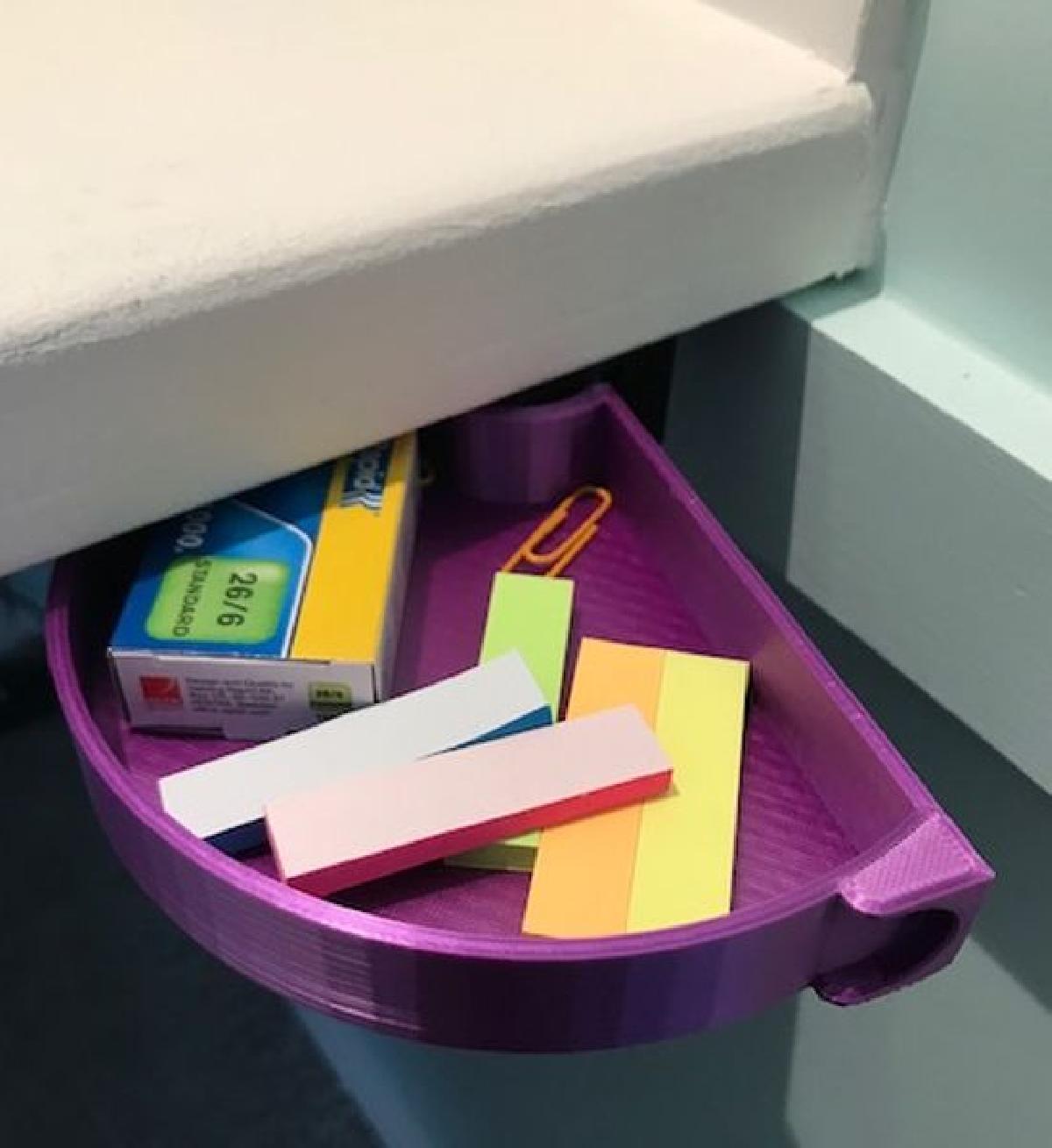

Bandeja giratoria sob a mesa foi projetado para Impressora 3D. Bandeja giratoria sob a mesa. Imprima as 3 partes, deslize o suporte sobre o canto da bandeja da gaveta e, em seguida, insira a haste por baixo. Requer 3 parafusos de 6G de 20mm com cabeca chanfrada (ou similar) para montar sob sua mesa.Projetado para que nenhum suporte seja necessario ao imprimir. Eu deixei um pouco de folga entre o suporte giratorio e a gaveta para que fique firme, mas nao "grude" ao abrir. Nao aperte demais os parafusos, mas mais especificamente, nao aperte demais o parafuso que segura a haste no lugar; ele so precisa ser apertado a mao.Na primeira montagem, pode ser dificil de mover, entao gire a gaveta para frente e para tras varias vezes manualmente para acomodar a haste com o suporte. Se voce ainda tiver dificuldades para ajustar a peca, imprima a haste-v2, que tem 0,5mm a menos de diametro.Todo o conjunto, quando aberto, e excepcionalmente robusto. Testado com peso de 5KG (11 libras) na gaveta. Se voce quiser que ela gire pela esquerda em vez da direita, simplesmente inverta os STLs no seu slicer. Se voce quiser que seja maior, escale todas as partes para a mesma porcentagem.Bom para armazenar pequenos itens (clips de papel, grampos, pen drives etc) para manter sua mesa organizada.Se voce esta procurando uma gaveta sob a mesa maior, confira meu outro design aqui:https://www.thingiverse.com/thing:4604135Se voce gostou, clique em CURTIR! Se voce fizer, poste sua criacao! Se voce tiver um problema com isso, poste um comentario e eu tentarei consertar!

Baixar

O modelo 3D "Bandeja Giratória Sob a Mesa" é uma solução prática e inovadora para otimizar o espaço em sua mesa, permitindo armazenar pequenos itens de forma organizada e acessível. A ideia central deste design é criar uma bandeja que se encaixa em uma gaveta, girando suavemente para facilitar o acesso ao conteúdo armazenado.

### Principais Características:

1. **Montagem Simples**: O modelo é composto por três partes que podem ser impressas em uma impressora 3D sem a necessidade de suportes, o que facilita a impressão e reduz os desperdícios de material. A montagem é fácil; basta deslizar o suporte no canto da bandeja da gaveta e inserir a barra de baixo para cima.

2. **Hardware Necessário**: Para instalar a bandeja sob a mesa, você precisará de três parafusos chumbadores de 6G com 20mm de comprimento. Esses parafusos são essenciais para a fixação do suporte à mesa, garantindo estabilidade ao sistema.

3. **Design Eficiente**: O espaço entre o suporte giratório e a gaveta foi projetado levando em consideração uma leve folga. Isso evita que a bandeja "grude" ao abrir, facilitando o uso. É importante não apertar demais os parafusos, especialmente o que segura a barra, que deve ser apenas o suficiente para manter a estrutura firme.

4. **Ajuste de Tamanho**: Para quem deseja uma versão maior ou que gire na direção oposta, o modelo permite que você escale todas as partes proporcionalmente ou espelhe os STLs no slicer, oferecendo flexibilidade aos usuários.

5. **Capacidade de Carga**: O design já foi testado com um peso de até 5 kg, mostrando-se robusto para soportar itens diversos como clipes de papel, grampos e pen drives.

6. **Melhorias sugeridas**: Caso encontre dificuldades na montagem inicial, o autor recomenda girar manualmente a gaveta várias vezes para ajudar a acomodar a barra. Para um encaixe mais solto, há uma versão da barra (barra-v2) com 0,5 mm a menos de diâmetro.

### Uso Prático:

Este modelo é ideal para quem busca manter um ambiente de trabalho organizado, permitindo acesso ágil a itens pequenos e frequentemente utilizados. É uma excelente adição a qualquer escritório ou espaço de estudo, promovendo uma superfície de trabalho mais limpa e funcional.

Caso você esteja interessado em um design mais amplo, o autor disponibiliza outra gaveta sob a mesa, acessível via link fornecido.

Se você experimentar imprimir este modelo, o autor encoraja a compartilhar sua criação e dar feedback, criando uma comunidade de usuários engajados em melhorias e soluções criativas.
