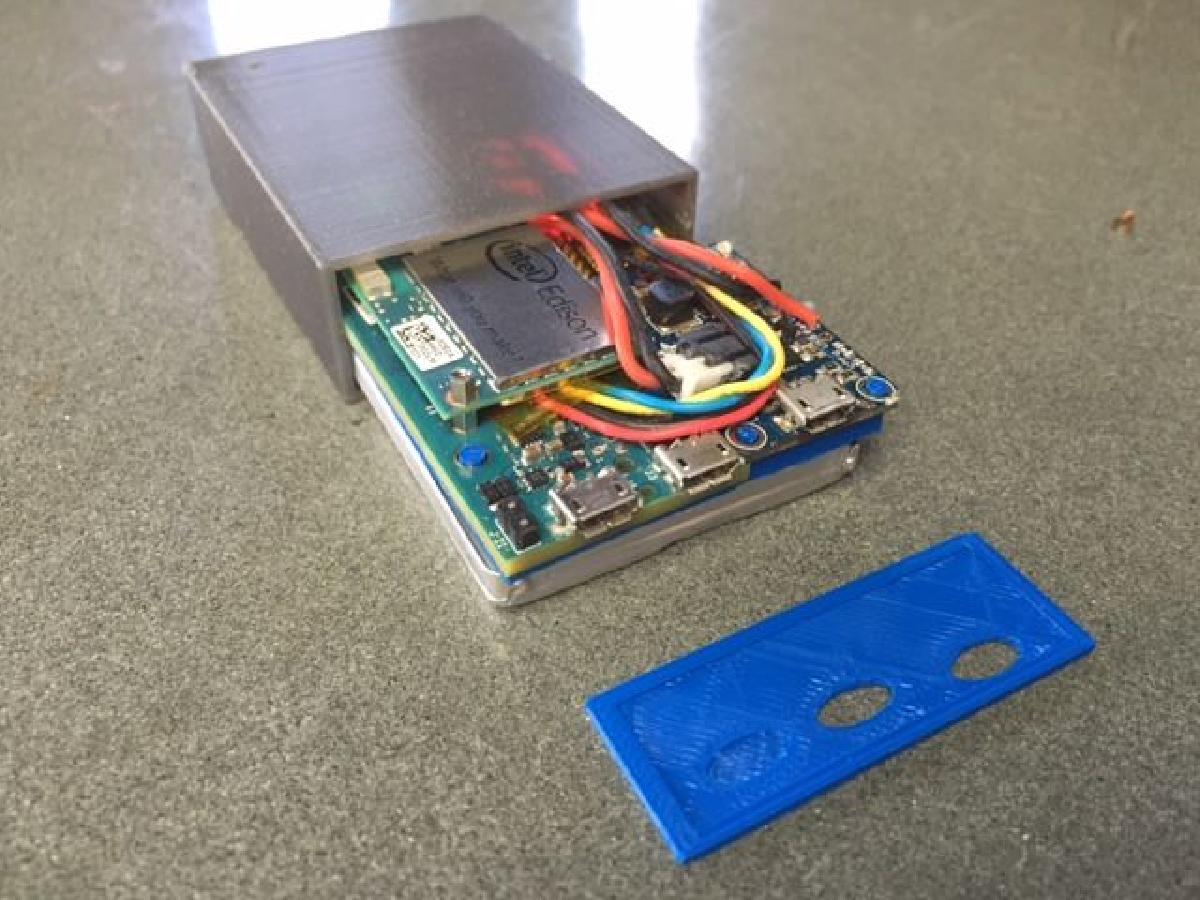

Bandeja do sistema OpenAPS com tampa, LiPo/ERF

Impressão 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Bandeja do sistema OpenAPS com tampa, LiPo/ERF

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Bandeja do sistema OpenAPS com tampa, LiPo/ERF foi projetado para Impressora 3D. Eu mudei para um radio ERF logo apos projetar meu ultimo case OpenAPS (http://www.thingiverse.com/thing:1525618), entao decidi tentar novamente. Objetivos de design desta vez: MenorMais leveAcesso a porta de consoleAcesso ao botao de energiaMais facil de abrirMais facil de montarMais facil de imprimirEste novo case tem 52mm x 21mm x 65mm e 92g totalmente montado, o que pode nao parecer uma grande melhoria, mas resulta em um dispositivo que parece significativamente menor e menos volumoso. Como baterias LiPo podem pegar fogo se perfuradas, o case foi especificamente projetado para fornecer um slot seguro para a bateria para evitar danos (USE POR SUA CONTA E RISCO).Alem do modulo de computacao Intel Edison e kit de placa de breakout mini, ele tambem acomoda um radio ERF (descontinuado, mas as vezes disponivel aqui), um carregador Adafruit MicroLipo (com corrente de carga de 500mAh habilitada), e uma bateria LiPo de 2.500mAh tambem da Adafruit. Algumas notas sobre a montagem: Eu tenho usado cabos jumper Schmartboard para fazer conexoes seguras entre o ERF e o Edison. Embora sejam mais caros do que outros cabos jumper, eles se encaixam muito mais apertados e sao muito menos volumosos. Voce tambem precisara de pinos de cabecote em angulo reto (os mais baratos devem funcionar bem aqui). Eu cortei todos os pinos de energia do Edison, exceto o J2, que eu dobrei em 90 graus para fornecer mais espaco para a tampa do case. O fio azul conectado ao ERF e uma antena de fio opcional que eu adicionei enquanto testava a cobertura de RF. E uma antena de 868 1/4 de onda feita de um pedaco de fio solido de 22AWG cortado para 82,2mm. Se voce adicionar uma antena, tente nao fazer curvas acentuadas ao organiza-la ao redor dos outros componentes). Mais informacoes aqui, mas novamente, esta parte e completamente opcional. Eu inclui algumas fotos de close-up para ajudar com a fiacao e a montagem.Para informacoes adicionais, veja a documentacao OpenAPS e o canal Gitter, bem como o wiki MMEowlink e o canal Gitter. Eu responderei aos comentarios deixados aqui assim que os vir, mas a melhor maneira de me contatar e pelo Gitter.Arquivos fonte do Tinkercad disponiveis aqui:https://tinkercad.com/things/5TxAPLeh0cGhttps://tinkercad.com/things/6mhhH5CaXh7https://tinkercad.com/things/cYRPTij6L1U
