Banco de Baterias 18650 x 2

DIY

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

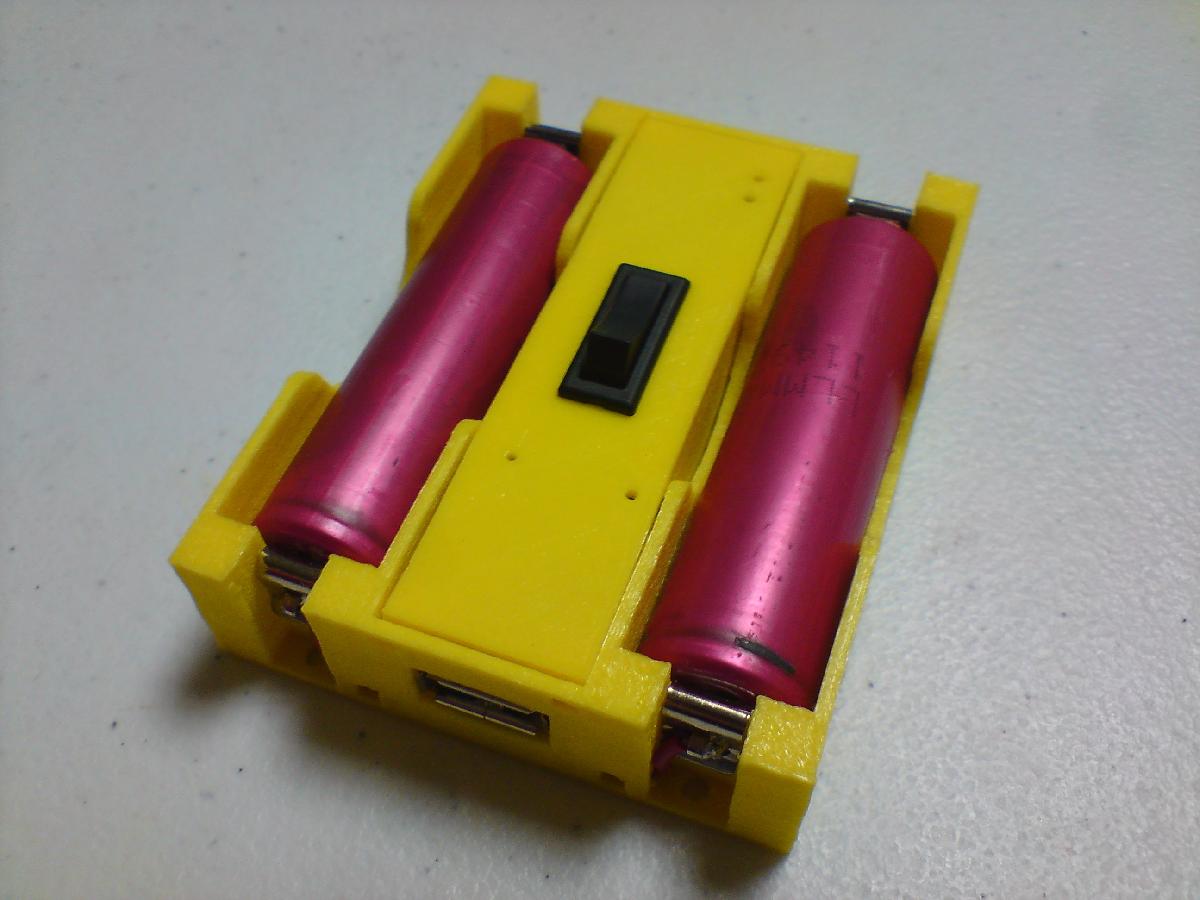

Sobre o objeto 3D Banco de Baterias 18650 x 2

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Banco de Baterias 18650 x 2 foi projetado para Impressora 3D. As pecas nao impressas em 3D que voce precisa sao: 1 x Placa de Carregamento de Bateria de Litio Micro USB 5V 1A [veja a nota abaixo] 1 x Modulo Conversor DC-DC Step Up Boost 2-5V para 5V 1.2A [veja a nota abaixo] 1 x Interruptor Rocker Longo On/Off Retangular SPST 2 x Contatos de Bateria A-AA Snap-In Unico 209 [KEYSTONE ELECTRONICS CORP.] 2 x Contatos de Bateria A-AA Snap-In Unico 228 [KEYSTONE ELECTRONICS CORP.] 2 x Baterias de ion de Litio 18650 [2600mAH x 2] [Nota: Eu consegui a placa de carregamento, o conversor DC-DC e duas baterias 18650 por menos de $14.] Exemplos de aplicacao: Placa de Carregamento de Bateria de Litio: Entradas com MICRO USB femea, pode ser diretamente conectado ao carregador de telefone para carregar a bateria de litio, E ainda mantem os pads de fiacao de tensao de entrada, pode ser muito conveniente para DIY Tensao de entrada: 5V Tensao de corte de carregamento: 4.2V ± 1% Corrente maxima de carga: 1000mA Tensao de protecao contra descarga excessiva da bateria: 2.5V Corrente de protecao contra sobrecorrente da bateria: 3A Tamanho da placa: 2.6 * 1.7CM A primeira vez que voce acessar a bateria, pode nao haver tensao entre a saida OUT + e OUT -, entao conecte a tensao de 5V para carregar sua energia, isso pode ativar o circuito de protecao, e a bateria do B + B -, entao desenhe uma linha no curto aberto tambem precisa ser recarregada para ativar o circuito de protecao. Observe que o carregador deve ser capaz de fornecer 1A ou mais ao usar um carregador de telefone como entrada, ou pode nao carregar + MICRO USB femea e proximo - pads para a entrada de energia, conecte 5V. B + positivo entao a bateria de litio, B- entao a bateria de litio negativa. OUT + e OUT- conectados a carga, como os eletrodos positivo e negativo conectados a placa amplificadora movel ou outra carga. Conecte a bateria ao B + B-, insira no carregador de telefone USB femea, a luz vermelha esta carregando, a luz verde indica que esta cheia. Conversor DC-DC: 1. Entrada de tensao DC 2V~5V arbitrariamente, pode estabilizar a saida de tensao DC 5V, a entrada com duas baterias AA pode fornecer corrente de 1000mA, a fonte de alimentacao de uma unica bateria de litio pode fornecer corrente de 1200mA, para telefone celular, camera, microcontrolador, produtos de fonte de alimentacao digital. 2. alta eficiencia de conversao, ate 90%, em media cerca de 85%, 3.7V ate 5V/1A a eficiencia tipica atingiu 87%, abaixo do grafico de medicao para sua referencia 3. com luz indicadora Especificacao eletrica: A tensao de entrada: 2.0V ~ 5.0V Tensao de saida sem carga: 5.1V +/-0.1V Eficiencia de conversao ate 90%, media 85% Corrente maxima de saida: (pode funcionar por um longo tempo): (Vin>=2.0V):600ma (Vin>=2.5V):800ma (Vin>=3.0V):1000ma (Vin>=3.5V):1200ma
