Aviao RC FPV
Veículos R/C
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D Aviao RC FPV
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

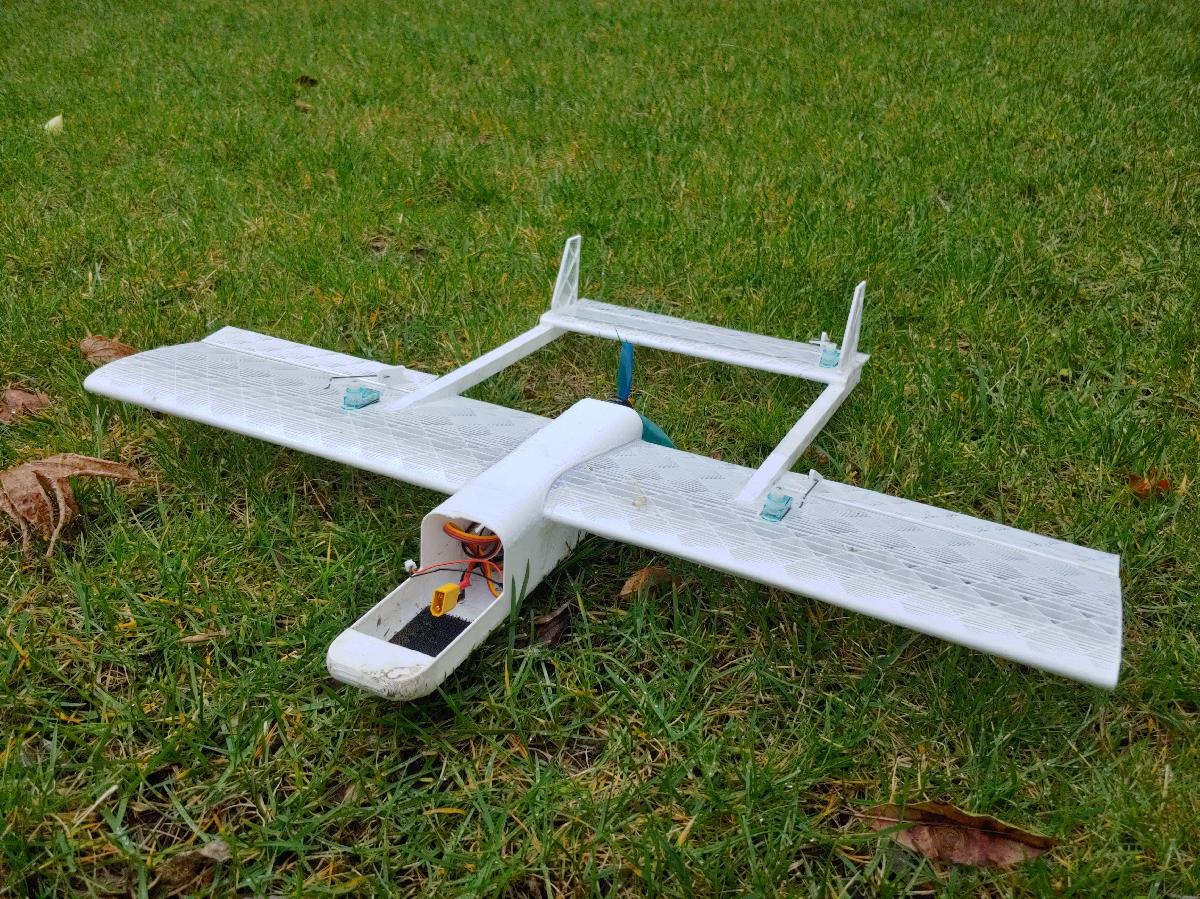

Aviao RC FPV foi projetado para Impressora 3D. Depois de ver a Mini RC Wing de Joshua Cameron: https://www.thingiverse.com/thing:2781182, decidi usar as mesmas tecnicas para fazer uma aeronave de duplo boom maior, que seria capaz de transportar melhor o equipamento FPV e suportar sistemas de energia mais potentes. Para imprimir este modelo, voce precisara das seguintes pecas impressas em 3D: 1x Asa esquerda 1x Aileron esquerdo 1x Asa direita 1x Aileron direito 1x Estabilizador horizontal 1x Elevador 1x Cockpit ou Cockpit FPV 1x Fuselagem frontal 1x Fuselagem traseira 2x Spar 2x Estabilizador vertical Voce tambem precisara de: 1x Motor 1507 ou similar 1x ESC de 15a, dependendo do seu motor 3x Servos de 3,7g 1x Receptor RC 1x Extensao de servo para o servo do elevador 1x Helice em tripa de 3 polegadas 1x LiPo de 4s 650mah Para manter o peso baixo, todas as pecas (exceto asas, superficies de controle e estabilizadores, mais sobre isso depois) devem ser impressas com apenas 2 perimetros e 2 camadas superiores e inferiores. Use 5-10% de preenchimento. Para as asas, superficies de controle e estabilizadores, voce ira imprimi-los com apenas 1 perimetro e 0 camadas superiores e inferiores. Eu usei 5% de preenchimento. Apos a impressao, voce ira cobri-los com um filme de cobertura, ou pode usar fita adesiva, como eu fiz. As superficies de controle podem simplesmente ser coladas nas respectivas asas/estabilizadores. Dependendo das tolerancias da sua impressora, voce pode precisar usar um ferro de solda para alargar os buracos dos estabilizadores verticais ou usar uma lixa para remover material na fuselagem traseira onde a asa desliza. Montagem: Voce deve anexar o motor e o esc a fuselagem traseira antes de fazer qualquer outra coisa. Em seguida, anexe as duas asas juntas e cubra-as e os ailerons com fita ou filme de cobertura. Deslize a asa pela fuselagem e fixe-a no lugar com CA ou cola quente. Depois, anexe os spars traseiros, novamente com cola quente ou CA. Certifique-se de que estao perfeitamente quadrados em todos os eixos e nao estao deformados pela impressao. Em seguida, cubra o estabilizador horizontal, o elevador e os estabilizadores verticais com fita ou filme de cobertura. Anexe o estabilizador horizontal aos spars com CA ou cola quente, novamente garantindo que esteja quadrado em todos os eixos. Cole os estabilizadores verticais com cola quente ou CA, garantindo que estejam alinhados com o resto da aeronave. Cole os servos no lugar, bem como a fuselagem frontal, e voce estara terminado! Se voce tiver alguma duvida sobre o processo de construcao ou sobre a aeronave em geral, por favor, me avise. Esta aeronave ainda esta muito em desenvolvimento e tende a ser pesada na cauda mesmo com baterias de 650mah, entao tenha em mente que pode precisar de peso extra na frente ao voar.
