Sobre o objeto 3D Aviao impresso em 3D UAV / FPV. (drone)

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

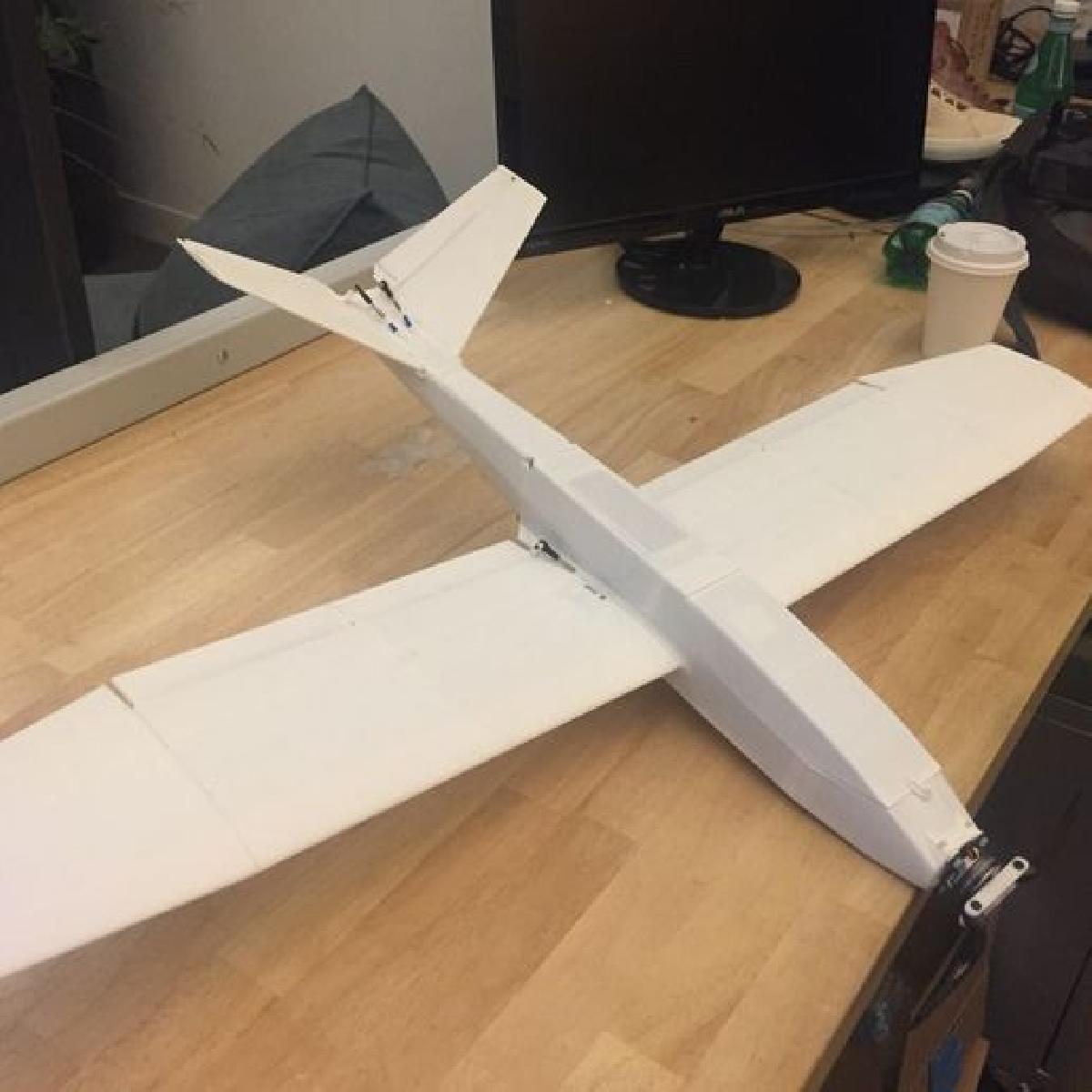

Aviao impresso em 3D UAV / FPV. (drone) foi projetado para Impressora 3D. Arquivo de cena 3D Max com todos os componentes. Esta e a primeira versao pronta para voar do aviao, voce pode baixar os arquivos STL e imprimir seu proprio aviao agora. Voce pode notar que eu troquei o estabilizador em V invertido por um normal, ainda quero tentar a versao invertida no modelo de fibra de vidro, mas para o impresso e melhor manter a cauda afastada do chao durante o pouso. Tambem inclui um arquivo OBJ com a malha original para todas as partes, para que qualquer um possa modifica-las a seu gosto, ou criar novos designs; muitas partes precisam ser subdivididas antes de exportar o arquivo STL, por favor, verifique com os arquivos STL originais como referencia. Um novo design que estou trabalhando para um aviao UAV/FPV de viagem. Esta versao tem uma envergadura de quase um metro, entao e relativamente pequena. Depois de completa-la e testa-la, pretendo fazer uma versao 30/50% maior para levar uma camera GoPro no nariz para fotografia aerea. O aviao deve ser modular, as secoes do nariz e da cauda estao unidas a secao central com parafusos de nylon, as asas e estabilizadores sao destacaveis e ate os paineis das asas podem ser mantidos separados para simplificar reparos e testar novas ideias de design. Alguns comentarios sobre o design. -As secoes das asas devem ser impressas em um modo "Vaso Espiral", as nervuras internas e/ou configuracoes de impressao devem ser ajustadas para que a cabeca de impressao faca as nervuras movendo-se de baixo para cima ate tocar a superficie interna do topo da asa, assim ha apenas uma costura na parte inferior. -Modelei cuidadosamente as partes da fuselagem para que a maioria delas imprima como uma concha de dois perimetros usando um bico de 0.3mm, exceto onde mais espessura e necessaria. -As asas precisam de dois tubos de fibra de carbono, de 8 e 3 mm de diametro; o estabilizador tambem usa uma viga de tubo de fibra de carbono de 3mm. -O aviao usara um motor brushless montado na cauda com uma helice de 6". Instrucoes: Usei um bico de 0.3mm para imprimir todas as partes; para algumas, voce precisa ajustar a largura do perimetro para que imprimam com uma ou duas espessuras de concha de perimetro; por exemplo, as asas sao impressas em modo vaso espiral com uma espessura de perimetro (0.2mm funciona bem), o mesmo para as superficies da cauda. As partes da fuselagem imprimem corretamente com uma espessura de 0.3mm de perimetro para produzir uma concha espessa de dois perimetros na maior parte do comprimento. A malha da fuselagem_F STL e solida, precisa ser impressa em modo vaso espiral (0.3mm de largura de extrusao) ou com 0% de preenchimento, com dois perimetros de 0.3mm e sem camadas superior/inferior. Lista de materiais do UAV Nomad. Todos esses componentes (exceto o fio de aco de 1mm) foram comprados na HobbyKing.com, mas similares podem ser encontrados em outros lugares, e esta lista pode ser usada como referencia. -Servos elevon: Turnigy TSS-10HM Servo Micro Digital X2 -Servos flaperon: D05010MG 5.7g / .61kg / .07sec Servo Micro de Metal Digital X2 -Motor: hexTronik 24gram Brushless Outrunner 1300kv -ESC: Turnigy AE-25A ESC Brushless -Bateria: 3 celulas, 1500mAh LiPo. -Receptor R/C: OrangeRx Open LRS 433MHz Receptor 9Ch -Link do empurrador do servo elevon: Link de bola e rolo 4.8x2x18mm (10pcs/conjunto) & Extremidades Rosqueadas M2xL20mm -Clevis do flaperon: Clevis estilo Snap-Click de nylon para vara de 1mm -Helice 8x4 (ID DO PRODUTO: H8011A) -Parafusos e porcas de nylon M3. -Vara de empurrao de nylon de 3mm de diametro externo. -Fio de aco de 1mm para ligacoes de elevon e flaperon. -Tubo de fibra de carbono de 8mm e 3mm de diametro para nervuras das asas e cauda. -Vara de fibra de carbono de 1,5mm de diametro para dobradicas das superficies de controle. -Tecido de Fibra de Vidro 450x1000mm 48g/m2 para reforcar o interior da secao do nariz da fuselagem.
