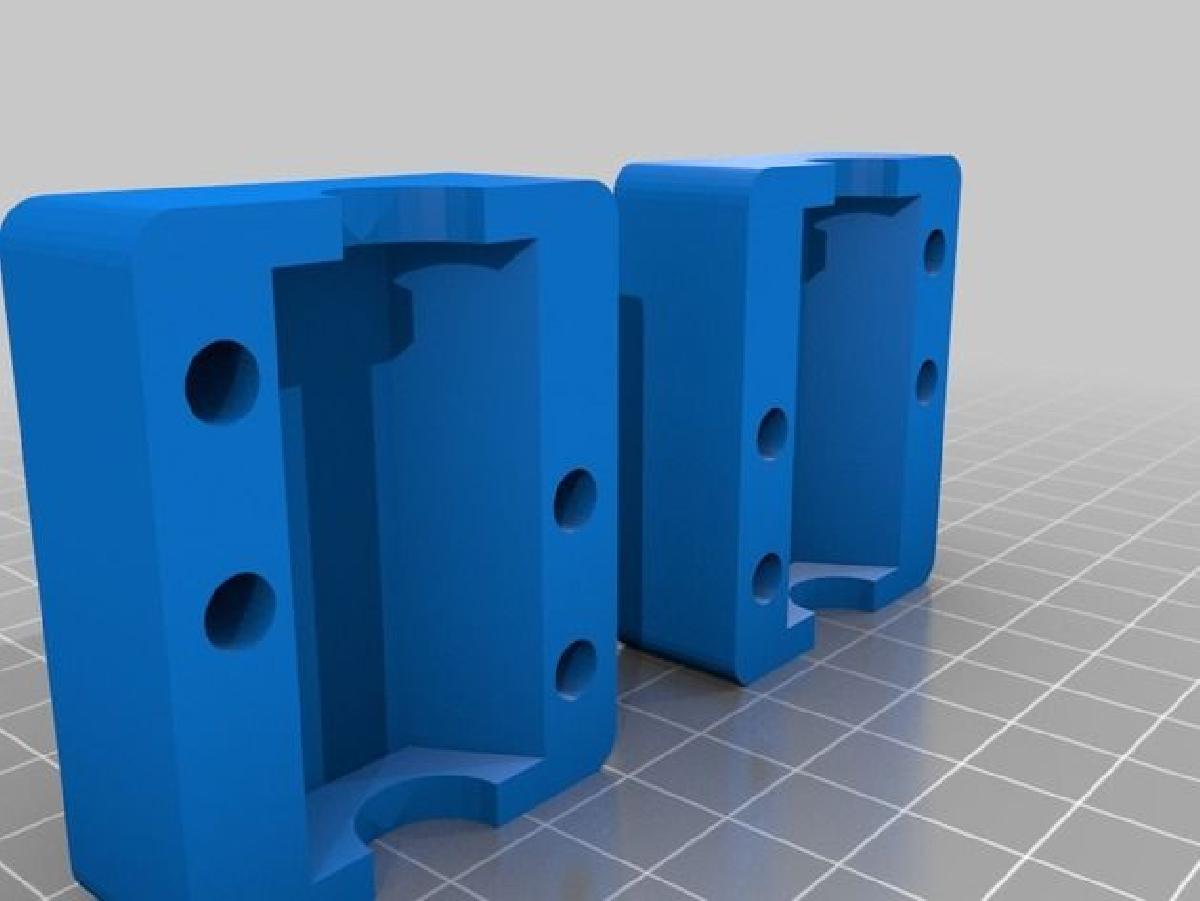

Sobre o objeto 3D atualizacao final para a parafuso trapezoidal para 3Drag/K8200 V3

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

atualizacao final para a parafuso trapezoidal para 3Drag/K8200 V3 foi projetado para Impressora 3D. Com esta peca, voce pode substituir o parafuso padrao (M8) por um parafuso trapezoidal 10x2 D. Voce nao precisa mover o motor, e a instalacao e realmente simples. Voce pode ler mais aqui (blog italiano):http://www.lillia.net/hack-barra-trapezoidale-asse-z-per-3dragk8200/VERSAO ANTIGA:lista de materiais:-1 parafuso trapezoidal 10x2 D-pecas impressas-1 acoplador 5-10mm (para motor-parafuso)-2 porcas trapezoidais (uma para mover o carro e a outra para garantir o parafuso em cima)-1 rolamento (10mm int - 31mm ext)EDIT 03/11/2015NOVA VERSAOAdicionei a nova versao para o suporte. Agora esta especular. Usei a nova porca trapezoidal, feita a mao. A nova lista de materiais:-1 parafuso trapezoidal 10x2-1 porca trapezoidal 10x2-2 porcas M5-suporte impresso-1 acoplador flexivelSe voce quiser, pode comprar os itens aqui:http://www.ebay.it/itm/-/221930860532?EDIT 15/06/2016A nova versao e V3. Agora melhorei o sistema anti-backlash. Carreguei o novo desenho. Eliminamos o acoplador flexivel, agora o parafuso esta no motor. Para mais informacoes, veja as fotos ;)Redesenhamos tudo, comecando do zero, para melhorar o desempenho. Voce pode comprar o kit aqui:http://www.ebay.it/itm/Kit-Upgrade-asse-z-3Drag-K8200-3D-printer-/222132535174?Registrar alteracoes-11/08/2015:adicionadas novas fotoslista de materiais-3/03/2016adicionada nova porcaadicionado novo-15/06/2016adicionados novos arquivostrocado tudo

Baixar

## Atualização Final para Parafuso Trapezoidal para Impressora 3D 3Drag/K8200 V3

A impressão 3D é uma tecnologia que passou por um desenvolvimento significativo nos últimos anos, permitindo a criação de objetos em três dimensões a partir de modelos digitais. Dentre os diversos componentes que podem ser otimizados em uma impressora 3D, o eixo Z, que é responsável pelo movimento vertical da impressora, frequentemente demanda atenção. A escolha do tipo de parafuso utilizado é fundamental para garantir a precisão e eficiência da impressora.

Um dos upgrades mais comuns para muitos usuários da impressora 3Drag/K8200 é a substituição do parafuso padrão M8 por um parafuso trapezoidal 10x2 D. Esta troca não apenas melhora a performance da impressora, mas também facilita a movimentação e a mecânica do eixo Z. Este artigo abordará os detalhes desse upgrade, analisando a evolução dos componentes, a facilidade de instalação e os benefícios gerais dessa modificação.

### Descrição do Arquivo

O arquivo denominado "atualizacao final para a parafuso trapezoidal para 3Drag/K8200 V3" foi desenvolvido com o objetivo de simplificar o processo de upgrade. Por meio da introdução de um parafuso trapezoidal, é possível sair da configuração padrão, que pode ser tecnicamente limitada, para uma configuração que oferece maior precisão e desempenho.

### Material Necessário

Na versão antiga do upgrade, a lista de materiais era composta pelos seguintes itens:

- **1 Parafuso Trapezoidal 10x2 D**: Esse componente é essencial, pois o parafuso trapezoidal possui um formato que permite uma melhor transferência de movimento e menos folga no eixo, resultando em um movimento mais suave e preciso.
- **Peças Impressas**: A impressão das peças que formam o suporte e outros componentes do sistema é uma etapa digital que requer uma impressora 3D em condições adequadas.
- **1 Acoplador 5-10mm**: Usado para conectar o motor ao parafuso.
- **2 Porcas Trapezoidais**: Uma para movimentar o eixo e outra para fixar o parafuso na parte superior.
- **1 Rolamento (10mm int - 31mm ext)**: O rolamento é crucial para permitir um movimento livre e fluido do eixo.

### Evoluindo para a Nova Versão

Na edição de 03/11/2015, o autor melhorou o suporte, tornando-o simétrico e utilizando uma nova porca trapezoidal que foi feita à mão. A nova lista de materiais neste upgrade se tornou:

- **1 Parafuso Trapezoidal 10x2**
- **1 Porca Trapezoidal 10x2**
- **2 Porcas M5**
- **Suporte Impresso**
- **1 Acoplador Flexível**

Esta nova configuração aumentou a eficiência da impressão, minimizando os problemas frequentemente enfrentados pelos usuários com a versão anterior, onde o acoplador flexível era uma fonte de desvio e impureza no movimento.

### Versão V3 e Melhorias Adicionais

Com a edição de 15/06/2016, a versão V3 do projeto fez consideráveis melhorias na configuração do parafuso trapezoidal. Entre as alterações, destacam-se:

- **Sistema Anti-Backlash Melhorado**: O sistema anti-backlash é fundamental em impressoras 3D porque ajuda a eliminar a folga que pode ocorrer entre o parafuso e a porca, mantendo a precisão no movimento. A nova abordagem no design, que eliminou o acoplador flexível, posicionou o parafuso diretamente no motor, reduzindo a chance de movimento indesejado.
- **Redesenho Total**: O autor planejou e executou um redesenho completo do sistema, iniciando do zero para alcançar um melhor desempenho. O resultado foi um setup mais limpo e eficiente que promete maximizar a qualidade da impressão.

### Facilidade de Instalação

Uma das principais vantagens desse upgrade é a simplicidade da instalação. O autor garante que não é necessário mover o motor, o que significa que os ajustes que os usuários precisam fazer no equipamento são mínimos. As instruções fornecidas são claras e acessíveis, permitindo que até mesmo os iniciantes na impressão 3D possam seguir os passos necessários para realizar essa modificação.

A instalação básica envolve a remoção do parafuso original (M8), a fixação do novo parafuso trapezoidal, e o acoplamento do motor. O uso de peças impressas na construção do suporte torna isso ainda mais simples, pois os novos componentes se encaixam perfeitamente na estrutura da impressora, evitando a necessidade de realizar mais modificações.

### Benefícios do Upgrade

1. **Aumento da Precisão**: O formato trapezoidal do novo parafuso permite um movimento mais suave e menos perda de passos do motor. Essa precisão é vital para impressões detalhadas e de alta qualidade.

2. **Menos Manutenção**: Com a eliminação do acoplador flexível e a melhoria do design anti-backlash, o sistema torna-se menos suscetível a problemas de folga e desgastes, traduzindo-se em menos intervenções futuras.

3. **Facilidade de Acesso a Componentes**: Os materiais podem ser adquiridos de maneira simples através de links disponíveis, como o eBay, tornando o processo de compra acessível e conveniente.

4. **Documentação e Suporte**: O autor do upgrade disponibiliza um blog que fornece informações adicionais e suporte, tornando a transição para a nova versão do sistema extremamente clara e informativa.

### Conclusão

A atualização para um parafuso trapezoidal 10x2 D na impressora 3D 3Drag/K8200 não é apenas uma alquimia técnica; é uma busca pela excelência na impressão. Essa modificação não só melhora a qualidade da impressão, mas também torna a manutenção mais fácil e acessível. Através de um design meticulosamente planejado e de um suporte adequado, até mesmo os usuários menos experientes podem realizar essa troca com confiança e segurança.

Com o contínuo desenvolvimento da tecnologia de impressão 3D, upgrades como este exemplificam o comprometimento da comunidade com a melhoria contínua das máquinas, criando um ecossistema de usuários capacitados a fazer melhorias em suas impressoras, elevando assim o padrão de qualidade e inovação na fabricação aditiva. Portanto, para quem busca não apenas imprimir, mas sim trazer ideias para o mundo físico com precisão e eficácia, os upgrades como estes são um caminho sem volta.
