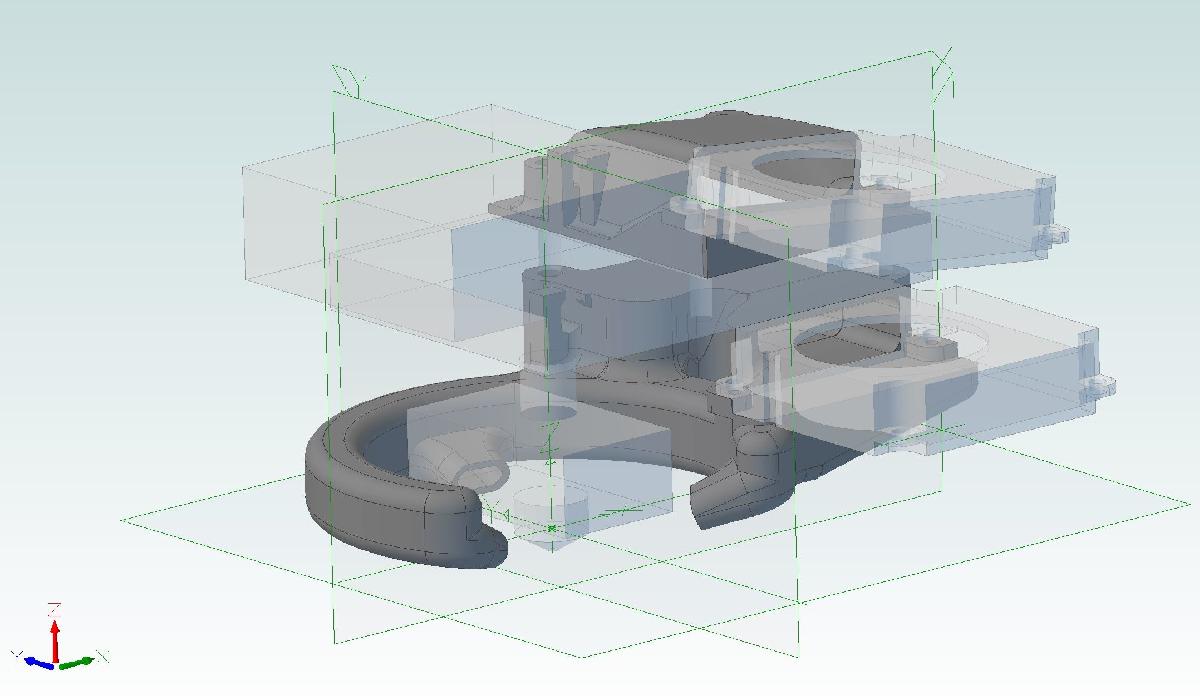

Atualizacao do ventilador de sopro Wanhao Duplicator 6 para resfriamento do extrusor e das pecas

Acessórios para impressoras 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Atualizacao do ventilador de sopro Wanhao Duplicator 6 para resfriamento do extrusor e das pecas

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Atualizacao do ventilador de sopro Wanhao Duplicator 6 para resfriamento do extrusor e das pecas foi projetado para Impressora 3D. Este conjunto de pecas permite que voce melhore o resfriamento da extremidade fria, bem como o resfriamento da peca. Os ventiladores sopradores movem muito mais ar do que os ventiladores axiais padrao, especialmente para o resfriamento da extremidade fria. Nenhuma perda de viagem e uma caracteristica deste design tambem. Tanto o bico quanto o resfriador do extrusor sao montados reutilizando os parafusos padrao. Clipes de gerenciamento de cabos estao incluidos no design.Observe que o bico nao esta totalmente otimizado para fluxo de ar, pois nao tenho ferramentas de simulacao para isso. Descobri que funciona muito bem em meus testes e e muito melhor do que o resfriador padrao.AtualizacaoO usuario dromlada apontou que ha um ventilador de 24V que pode ser usado e evita a necessidade de quaisquer alteracoes na fiacao. E um ventilador de uma Creality Ender3 e esta disponivel no seguinte link:https://www.ebay.com/itm/Brushless-Blower-Cooling-Fan-24V-DC-for-CR-8S-Ender-3-3D-Printer-Hotend-Extruder/273643700922?hash=item3fb66f82ba:g:jrAAAOSwtutcMxxcfim da atualizacaoOs ventiladores usados sao os Delta BFB0412HHA e estao disponiveis na Digikey:http://www.digikey.com/product-detail/en/delta-electronics/BFB0412HHA-A/603-1363-ND/Os ventiladores sao fixados as pecas impressas usando parafusos de madeira #2.Esses ventiladores sao de 12V e, portanto, e necessaria uma modificacao na fonte de alimentacao. Felizmente, o Wanhao D6 usa um interruptor de lado baixo para acionar os ventiladores. Isso significa que o terminal negativo do conector do ventilador na cabeca de impressao pode ser usado como esta. Uma fonte de 12V e necessaria para alimentar os ventiladores. Os clipes tem um ponto de montagem para fio 22ga para correr do gabinete eletronico ate a cabeca de impressao. O fio de alimentacao fornece energia a ambos os ventiladores.Os clipes de cabo sao baseados em:http://www.thingiverse.com/thing:1590264e sao editados para aumentar a aderencia no tubo.Cortei os conectores de ambos os ventiladores padrao. O fio negativo (preto) do conector padrao e soldado ao fio negativo dos ventiladores sopradores. Os fios positivos (vermelhos) de ambos os ventiladores sao soldados juntos e ao fio de alimentacao que e roteado do gabinete eletronico na parte inferior da impressora.Para gerar a fonte de 12V, usei um regulador linear LM7812 na configuracao padrao do datasheet. O pacote TO220 foi usado e montado em um antigo dissipador de calor de 486 que eu tinha por ai. A entrada do regulador de 12V foi conectada ao cabecote de 24V na placa de controle do D6. A corrente maxima para ambos os ventiladores e de 0,16A, entao a dissipacao de potencia no regulador e de ~1,92W, que e o motivo pelo qual um dissipador de calor razoavelmente bom e necessario. Voce pode ser capaz de fixar o regulador no gabinete, mas nao testei isso.

Baixar
