Atualizacao do Guia Linear do Eixo Y da Prusa MK3 / MK3S

Peças para impressoras 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Atualizacao do Guia Linear do Eixo Y da Prusa MK3 / MK3S

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

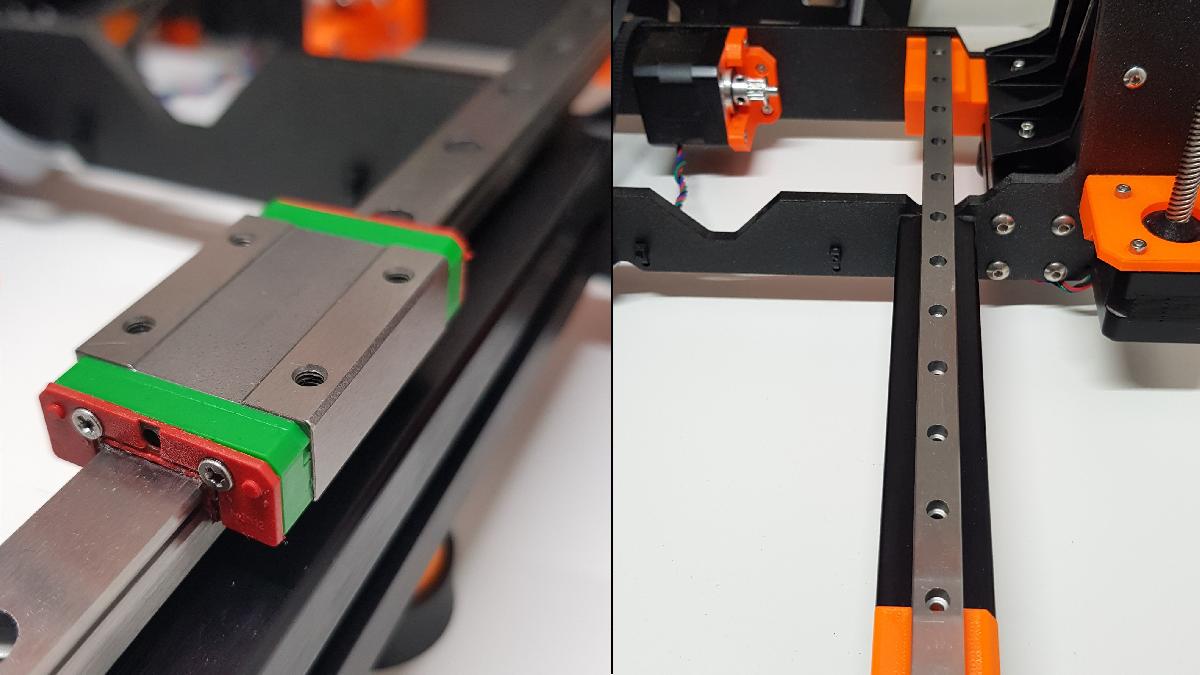

Atualizacao do Guia Linear do Eixo Y da Prusa MK3 / MK3S foi projetado para Impressora 3D. Se voce tiver alguma duvida, por favor, poste aqui nos comentarios:https://www.prusaprinters.org/de/prints/5620-prusa-mk3-mk3s-y-axis-linear-rail-guide-upgradeEu quero ter um suporte de eixo Y mais rigido e robusto na minha Original Prusa MK3.A atualizacao comercial que encontrei tinha algumas desvantagens para mim e nao e muito barata.Entao eu projetei minha propria versao sem as desvantagens, tornando-a mais robusta e mais barata (apenas um quarto do preco se trilhos da China forem usados)Meu design funciona com o metodo de calibracao de firmware padrao. Voce nao perde 3mm de altura (3mm mais alto que a versao comercial fara com que o processo de calibracao do firmware encontre um erro).Eu usei a extrusao para montar os trilhos em vez dos buracos de montagem originais. Isso e muito mais robusto, na minha opiniao.No meu caso, os guias e os blocos guias utilizados sao menos barulhentos do que as pecas originais do trilho linear.O principal problema sao os perfis guia. Normalmente, voce obtem apenas um comprimento de 350mm, mas precisa de perfis guia com 330mm de comprimento. Nao e tao facil encurtar os perfis devido a dureza do material. Eu desgastei duas laminas de serra para corta-lo ;-).Os blocos guias estao disponiveis em dois tamanhos (veja as fotos), e importante posicionar os blocos guia na direcao correta para evitar erros de calibracao. Se apenas os blocos mais longos estiverem disponiveis, eu acho que e possivel rotacionar o bloco curto traseiro esquerdo e usar um bloco mais longo ali. Mas voce precisa da montagem do motor de passo Y com final de curso (versao mais nova).Voce pode usar 3 blocos curtos, mas entao voce pode ter um erro de calibracao (resolvivel com um pequeno pedaco de madeira, uma chave de fenda ou qualquer outra coisa que tenha 3-5mm de largura).Apos a montagem, e necessario executar o assistente de calibracao.Ate agora, minhas impressoes com o novo eixo Y foram sem quaisquer problemas. Basta usar gordura suficiente para evitar friccao.O que voce precisa:2x guias de trilho linear MGN12H 330mm (na maioria dos casos 350mm, voce ira corta-lo para 330mm)3x bloco deslizante linear MGN12 (2x longo 1x curto).4x porca T 8mm M3Alguns parafusos M3 (10x 10mm, 2x 14mm)2x porcas de travamento M3Os trilhos e blocos de trilho estao disponiveis em diferentes qualidades, basta pesquisar por MGN12. Minhas pecas sao de uma loja chinesa e por cerca de 40€ e uma qualidade muito boa.Atualizacao 16.09.2019adicionou um suporte adicional frontal e traseiro, se necessario. Minha configuracao funciona melhor sem suportes adicionais.Atualizacao 27.12.2019adicionou alguns parafusos (6x M3x10) a lista de pecas THX@Jeepguy42

Baixar

O arquivo "Atualização do Guia Linear do Eixo Y da Prusa MK3 / MK3S" é um projeto desenvolvido para melhorar a rigidez e robustez do carro do eixo Y em impressoras 3D Prusa MK3 e MK3S. A ideia por trás dessa atualização é substituir o design comercial existente, que pode ter desvantagens em termos de custo e performance, por uma versão mais acessível e eficiente.

### Características do Modelo:

1. **Melhoria na Rigidez**: O novo design utiliza extrusões para fixação dos trilhos lineares, ao invés de buracos de montagem, oferecendo uma montagem mais robusta, o que é um ponto crítico para a qualidade da impressão.

2. **Compatibilidade com o Método de Calibração Padrão**: Uma das grandes vantagens do modelo é que aumenta a altura em apenas 3mm em relação à versão original, evitando erros no processo de calibração do firmware.

3. **Redução de Ruído**: O autor menciona que os guias e blocos utilizados são menos barulhentos do que os componentes originais da impressora, potencialmente resultando em um ambiente de impressão mais silencioso.

4. **Materiais Necessários**: Para a montagem, o autor especifica a utilização de guias lineares de 330mm (em muitos casos os disponíveis são de 350mm e precisam ser cortados), blocos de guia deslizante, porcas em T, e parafusos. Essa lista de materiais facilita o acesso e a compra dos componentes necessários.

5. **Dicas de Montagem**:
- É importante colocar os blocos de guia na orientação correta para evitar erros de calibração.
- O assistente de calibração deve ser executado após a montagem para garantir o funcionamento correto.

6. **Desafios**: Um ponto destacado é a dificuldade em cortar os trilhos lineares, que pode requerer ferramentas adequadas devido à dureza do material.

7. **Feedback e Suporte**: O autor encoraja usuários a deixarem comentários para tirar dúvidas, o que demonstra um apoio à comunidade de makers.

### Atualizações e Melhorias:

- Em atualizações posteriores, o autor adicionou suportes adicionais e revisou a lista de peças para incluir parafusos adicionais, mostrando um comprometimento com a melhoria contínua do design.

### Conclusão

Esse modelo proposto oferece uma solução documentada por um usuário com experiência prática, orientando bem quem busca uma versão mais econômica e eficiente para aprimorar suas impressões 3D na Prusa MK3. Além disso, as informações sobre os componentes e o processo de montagem fornecem um guia útil para qualquer um que deseje empreender essa modificação em sua impressora.
