Atualizacao do Eixo X Folgertech Prusa i3 2020 Gen 2 (Sistema de Trilho V Slot Openbuilds)

Peças para impressoras 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Atualizacao do Eixo X Folgertech Prusa i3 2020 Gen 2 (Sistema de Trilho V Slot Openbuilds)

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

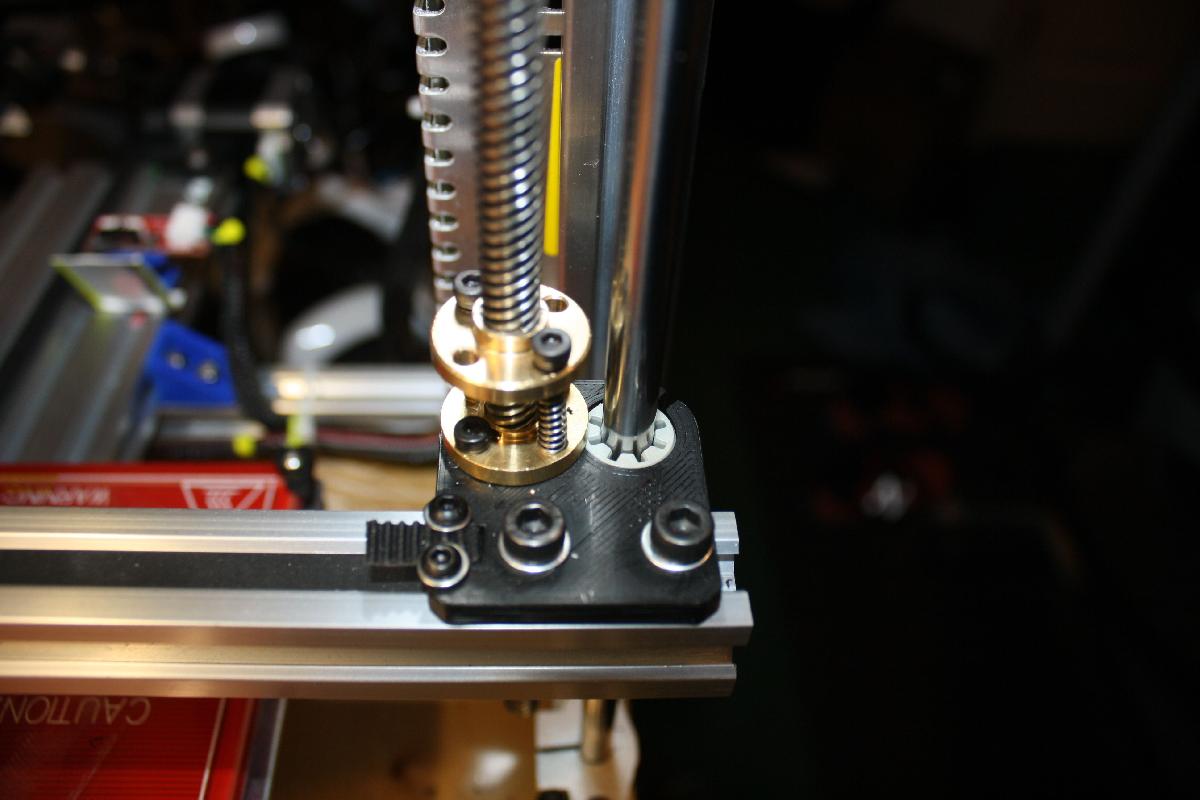

Atualizacao do Eixo X Folgertech Prusa i3 2020 Gen 2 (Sistema de Trilho V Slot Openbuilds) foi projetado para Impressora 3D. Esta e a versao Gen-2 do meu upgrade do Eixo-X para a Folgertech Prusa i3 2020 Variant, no entanto, deve funcionar com qualquer impressora de trilho 2020 e pode ser adaptada para uma impressora com estrutura de rosca com alguns suportes adicionais. Ele substitui os rolamentos lineares baratos e as hastes de 8 mm por um sistema de trilho e portico Openbuilds V-Slot.A reducao de ruido e enorme com este upgrade, a precisao e aumentada e a rigidez geral do Eixo-X tambem e aumentada. Este sistema esta funcionando na minha impressora junto com algumas outras (embora haja algumas variacoes na montagem).Esta versao do upgrade pode utilizar varios comprimentos de trilho (com o suporte V-7). O Motor de Passo X esta montado no portico X e se move junto com ele. E otimo para uma configuracao Bowden, mas voce pode querer ficar com a Gen-1 para um extrusor de acionamento direto, embora eu esteja usando DD com esta configuracao e nao tenha visto problemas. Apenas tenha em mente que o portico fica bastante pesado com dois motores de passo anexados a ele. O suporte V-8 adicionou um reforco para ajudar a aumentar a rigidez do trilho, e um pouco fragil instalado no V-7, no entanto, ainda estou usando o V-7. O suporte V-8 exigira que o trilho seja cortado no comprimento adequado, como eu nao cortei o meu e as impressoras podem variar, sugiro instalar os dois suportes e medir o comprimento necessario do trilho antes de corta-lo.Eu tambem adicionei o suporte X Gen-1 (V-6) a lista de coisas, e de longe o mais robusto de todos os suportes, e se voce estiver mudando da Gen-1 para a Gen-2, pode reutilizar os mesmos suportes se quiser.Gen-1 Eixo-X: http://www.thingiverse.com/thing:1285301Assim como na Gen-1, nao estou escrevendo instrucoes de montagem, pois e bastante simples, forneci um link para um Album Imgur mostrando fotos detalhadas da construcao. Este e um trabalho em andamento, entao ha variacoes na construcao (dentro do album), entao, por favor, tenha isso em mente ao olhar as fotos.http://imgur.com/a/1mZXHO suporte do fim de curso vem em duas versoes, uma tem um furo de 2,3 mm que precisa ser roscado, a outra tem um furo de 3 mm e exigira uma porca de 3 mm.Existem duas opcoes para prendera correia aos suportes X (ambas mostradas nas fotos). A maneira mais facil e usar as porcas M5T estampadas da OB e simplesmente prendera correia sob o parafuso, certifique-se de instalar a porca T com a protrusao roscada voltada para cima para que a correia possa deslizar por baixo dela. Este metodo tera que ser usado se voce ficar com ou usar os suportes V-6. O metodo dois usa os slots fornecidos nos suportes V-7 e V-8. Basta puxar a correia, coloca-la por cima e instalar dois parafusos M3 e arruelas para segurar. Isso tambem requer que voce faca a rosca nos furos dos parafusos M3.Suporte de Acionamento Direto para Extrusores NEMA 17http://www.thingiverse.com/thing:1278168Suporte E3d V6 Bowden (com Sensor de Proximidade)http://www.thingiverse.com/thing:1288706Eu forneci uma lista de materiaisVoce pode conferir videos de antes e depois aqui:Teste de Banca: https://www.youtube.com/watch?v=qpn-rzMczIoAntes: https://www.youtube.com/watch?v=t4HJPyrFLzk Neste video, o upgrade do Eixo-Y foi instalado, o barulho de moagem que voce ouve e do Carro X.Depois: https://www.youtube.com/watch?v=Mqzbo9MErIoHa tambem um Suporte de Parafuso de Chumbo para uma Porca M5, isso permitira que a porca M5 padrao e a rosca de todo o comprimento sejam usadas em vez dos Parafusos de Chumbo M8. Basta inserir a porca M5 na parte inferior do adaptador e monta-la como qualquer outra Porca de Parafuso de Chumbo (certifique-se de que a porca M5 esteja na parte inferior). Eu nao imprimi nem testei este adaptador, entao, por favor, me avise como funciona.Edicao: 4-9-2016Adicionei dois adaptadores de porca de parafuso de chumbo para usar em vez da porca de parafuso de chumbo de latao de 8 mm.Porca simples de 5 mm (este arquivo foi impresso e se encaixa perfeitamentePorca simples de 8 mm (este arquivo nao foi impresso ou testado)
