Sobre o objeto 3D Atualizacao de Guia de Filamento Barata e Simples para Extrusora Titan e Clones permite Filamento Flexivel

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

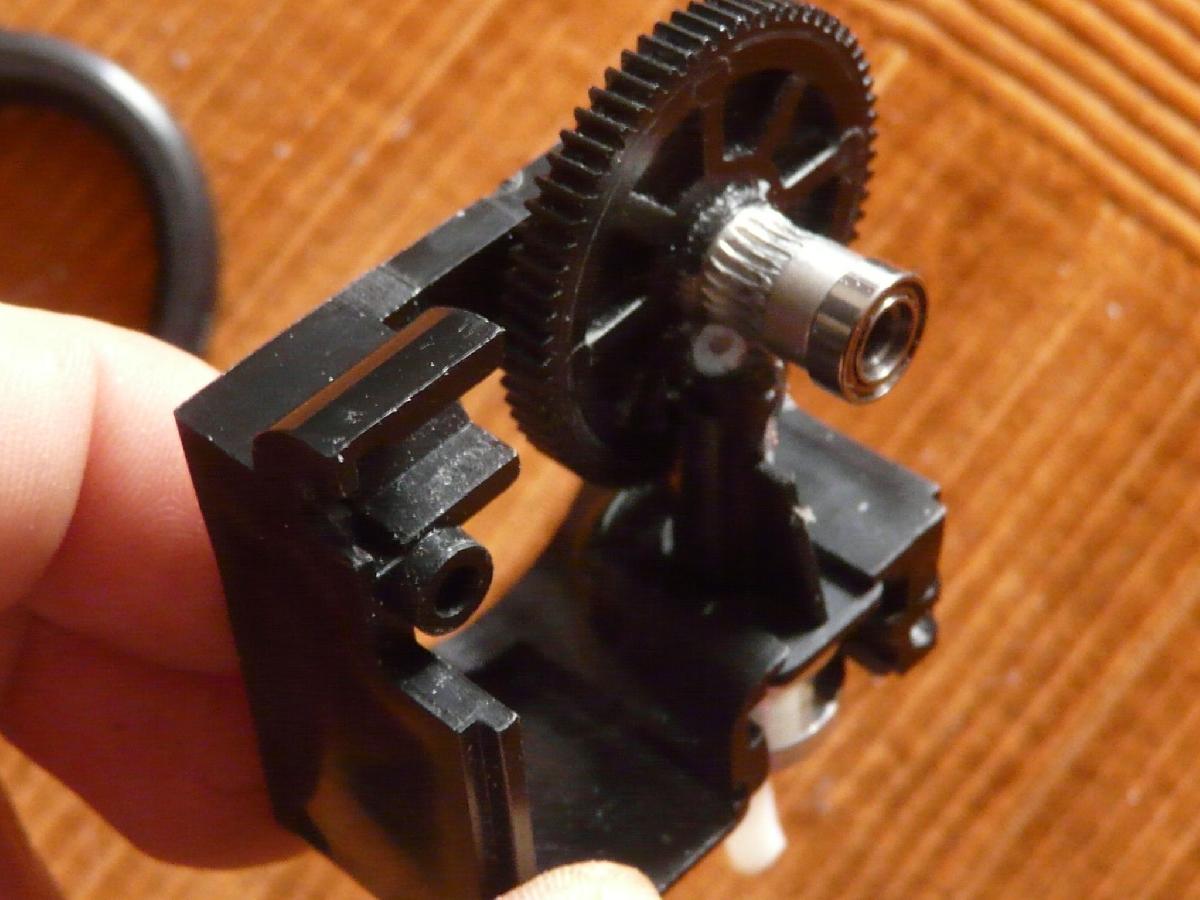

Atualizacao de Guia de Filamento Barata e Simples para Extrusora Titan e Clones permite Filamento Flexivel foi projetado para Impressora 3D. Atualizacao] Depois de muitos testes com material flexivel e rigido, posso dizer: Funciona, e mais facil inserir novo filamento, sem atolamentos com o filamento saindo da trilha dentada, sem quebras de material se voce pressionar demais. Isso e apenas para 1,75. Eu tenho um clone de extrusora Titan barato com uma orientacao de filamento ruim. Normalmente funciona bem, mas com muita pressao, o filamento esta saindo da area dentada. Se voce tiver um E3D Titan, isso provavelmente nao sera do seu interesse. Mas ainda assim, eles compartilham uma fraqueza comum que torna impossivel imprimir com filamentos flexiveis. Voce pode atualizar isso em uma hora com material que custa centavos. Isso facilita muito o manuseio do seu filamento. Voce precisa: - um pequeno tubo de ptfe com 2 mm de diametro interno e 3 mm de diametro externo (como e usado para inserir nas bocas dos bicos), cerca de 5 cm de comprimento. - algo para cortar e redimensionar, eu usei uma lima, um dispositivo tipo dremel e uma faca. - Extrusoras Titan e Clones vem com um tubo de filamento intercambiavel para 3 mm e 1,75 mm. Voce precisa do 3 mm. Se voce estragar, voce so desperdicou algo que nao precisa. 1. Pegue seu pedaco de tubo de ptfe e insira-o no tubo de 3 mm do titan. Se voce fizer mais longo como na 3ª foto, ele se encaixa no Adaptador Bowden, o que e bom - porque aqui ha outro espaco, onde o filamento poderia enrolar. Deixe 3 - 4 mm mais longo na parte superior. 2. Cole-o. Voce vai corta-lo de forma assimetrica, entao voce nao quer que o tubo branco gire. Cuidado aqui, muita cola no caminho do filamento pode levar a sobrecargas do reator de distorcao. 3. Agora voce tem algo como na foto 4. 4. Corte-o de volta do lado do idler, quase ate o material original (veja a foto 5) 5. Encurte o lado da roda do motor. Aqui voce deixa 2 - 3 mm em pe. Corte apenas um pouco, se voce cortar demais, comece do comeco. Segure as pecas juntas para ver por si mesmo. Nao e apenas um corte horizontal, tente deixar o maximo possivel em pe no meio (contraparte para a area dentada...) (Foto 6). 6. Esta tudo bem quando o tubo ainda toca a area dentada. Apenas certifique-se de que voce pode mover a roda. 7. A coisa azul na foto 7 e algo que voce precisa em caso de orientacao ruim para outros filamentos. Se voce colocar muita pressao na peca com a orientacao e a roda idler, provavelmente nao ficara no meio, permitindo que o filamento contorne a area dentada. Essa coisa empurra de volta para o meio. Voce provavelmente poderia usar uma arruela. Esta e uma arruela especialmente feita para meu clone - com outros clones titan voce provavelmente precisara dela um pouco diferente. 8. Coloque tudo junto como na foto 7. 9. O filamento ainda pode escapar acima da roda do motor. Apenas coloque outro pedaco do seu tubo de ptfe de 3 mm como na foto 8. Empurre para baixo ate tocar a roda. Cole-o (a primeira vista, um tubo de 4 mm parece se encaixar melhor aqui, mas nao ajuda - porque nao desce ate a roda. 9 Imprima suas coisas flexiveis. 10. Doe-me muito dinheiro. Quando usar uma tesoura para cortar tubo de ptfe, funciona melhor com filamento dentro.
