Sobre o objeto 3D Atualizacao da Cadeia de Cabos a Laser

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

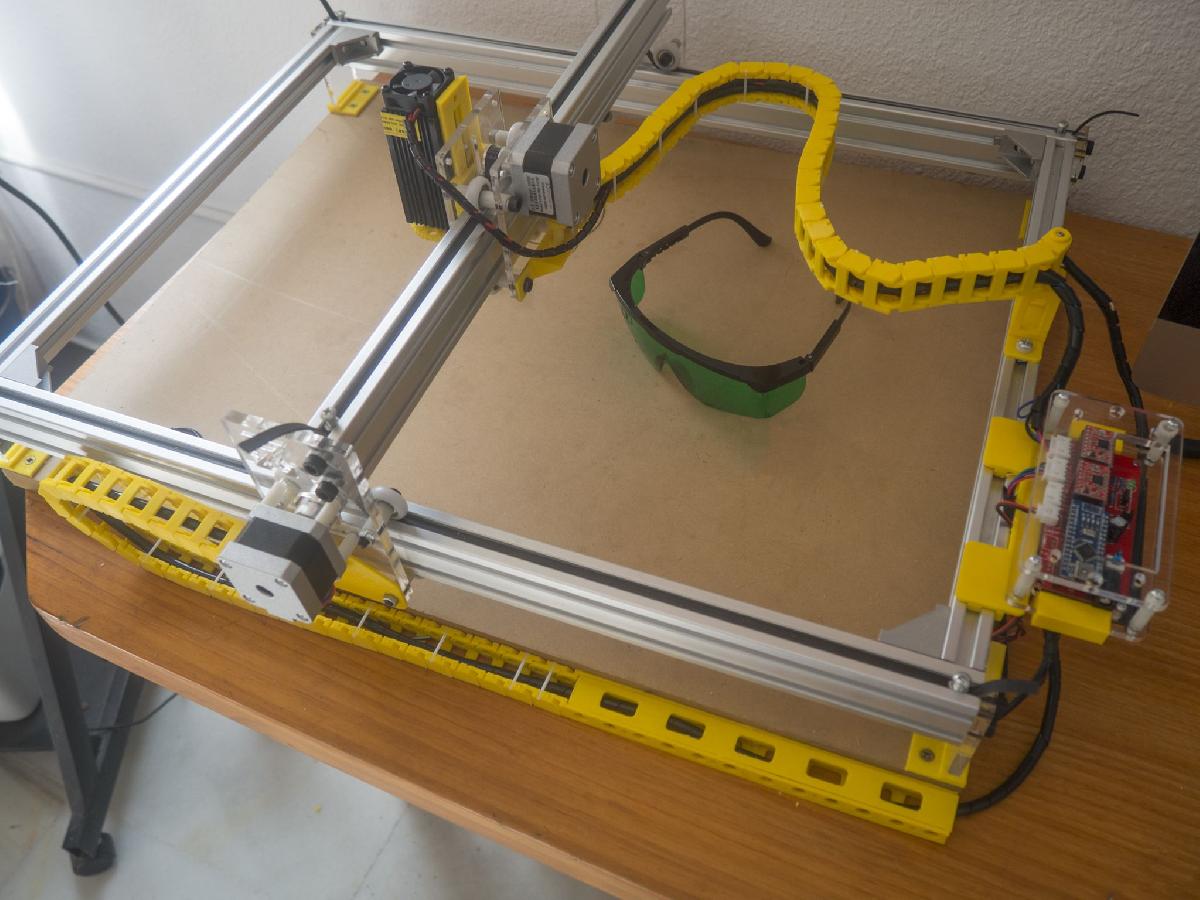

Atualizacao da Cadeia de Cabos a Laser foi projetado para Impressora 3D. A. Gravador/Cortador Laser. Tamanho: 45x60x16 cm. Area de gravacao: 40x50 cm (maximo) B. Perfil de extrusao de aluminio 20x20 cm C. Folha de MDF 45x61,5x2 cm D. Placa de Acrilico 70x90x4,5 mm com furo de 3 mm na parte inferior e 54 mm entre os parafusos inferiores E. Placa de Acrilico 69x129,5x6,6 mm com 54 mm entre os parafusos inferiores 1. Guia de cabo do motor Y. 32 elos (parte_3) + Elos finais (parte_4) + Arruela (parte_9) 2. Canaleta fixa de cabos (parte_1) + Tampa (parte_2) 3. https://www.thingiverse.com/thing:2592296 (Anclagem) 4. https://www.thingiverse.com/thing:2592249 (Roda de Foco) 5. https://www.thingiverse.com/thing:2592279 (Placa de Liberacao Rapida) 6. Recortes de filamento de 1,75 mm 7. Guia de cabo do motor X: 32-34 elos (parte_3) + Elo Superior (parte_4) + Elo Final (parte_5) + Arruela (parte_9). Voce deve inverter metade da guia de cabo para que ela possa dobrar em duas direcoes. 8. Peca de ancora da cadeia de cabos (parte_6) 9. Peca de ancora da cadeia de cabos (parte-8) 10. Peca de ancora da cadeia de cabos (parte_7) 11. https://www.thingiverse.com/thing:2606291 (Suporte) 12. https://www.thingiverse.com/thing:2606291 (Clipe)

Baixar

O projeto “Atualização da Cadeia de Cabos a Laser” envolve a criação de um sistema de gerenciamento de cabos para um gravador/cortador a laser, otimizado para uma área de gravação de dimensões 40x50 cm. Este modelo é destinado a melhorar a organização e a funcionalidade dos cabos que alimentam os motores que movem a unidade de gravação/corte.

### Componentes do Modelo 3D

1. **Estrutura e Base**:
- **Gravador/Cortador a Laser**: Dimensões de 45x60x16 cm com uma área de gravação máxima de 40x50 cm.
- **Perfil de Alumínio**: Utilizado para a estrutura, medindo 20x20 cm, proporciona rigidez e leveza.
- **MDF**: A base é feita de MDF com 45x61,5x2 cm, oferecendo uma superfície estável para a montagem do equipamento.
- **Placas de Acrílico**: Dois tipos de placas de acrílico são utilizadas, com dimensões e furos específicos, proporcionando proteção e visibilidade do sistema interno.

2. **Gestão de Cabos**:
- **Guia de Cabos do Motor Y**: Necessita de 32 elos (parte_3) e um elo final (parte_4), com uma arruela (parte_9) para fixação.
- **Canaleta Fixa**: Estrutura que centraliza e mantém os cabos organizados; composta por parte_1 (canaleta) e parte_2 (tampa).
- **Guia de Cabos do Motor X**: Similar ao do motor Y, com a especificação de inverter metade da corrente para permitir que ela dobre em duas direções.

3. **Peças de Anclagem**:
- Diversas peças são projetadas para ancorar a cadeia de cabos, garantindo que permaneçam seguros e organizados durante a operação do cortador a laser.

4. **Suporte e Acessórios**:
- Os modelos compartilhados no Thingiverse (links fornecidos) para a peça de anclagem (Ancla), roda de foco e placa de liberação rápida fornecem elementos adicionais que otimizam a operação do sistema.

5. **Recortes de Filamento**: O uso de filamentos de 1,75 mm também é indicado para facilitar a conexão e a montagem das peças.

### Considerações para Impressão 3D

- **Materiais**: A escolha do filamento é crucial; opções como PLA ou ABS podem ser adequadas dependendo das propriedades mecânicas necessárias para cada peça.
- **Configurações de Impressão**: Ajustes na temperatura e na velocidade de impressão devem ser feitos para garantir a qualidade das peças, especialmente para componentes críticos como as guias de cabo e as ancoragens.
- **Montagem**: A montagem do conjunto deve seguir uma ordem lógica, começando pela base e pelas estruturas, finalizando com as peças que organizam e fixam os cabos.

### Finalidade

A principal finalidade deste modelo 3D é proporcionar uma solução para a desordem dos cabos em cortadores a laser, facilitando o funcionamento da máquina e promovendo um ambiente de trabalho mais organizado e seguro. A implementação dessas atualizações pode melhorar a eficiência e prolongar a vida útil do equipamento, ao mesmo tempo em que minimiza o risco de danos aos cabos e conexões.
