Sobre o objeto 3D Atualizacao CR 10 Dual Z de motor de passo unico

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

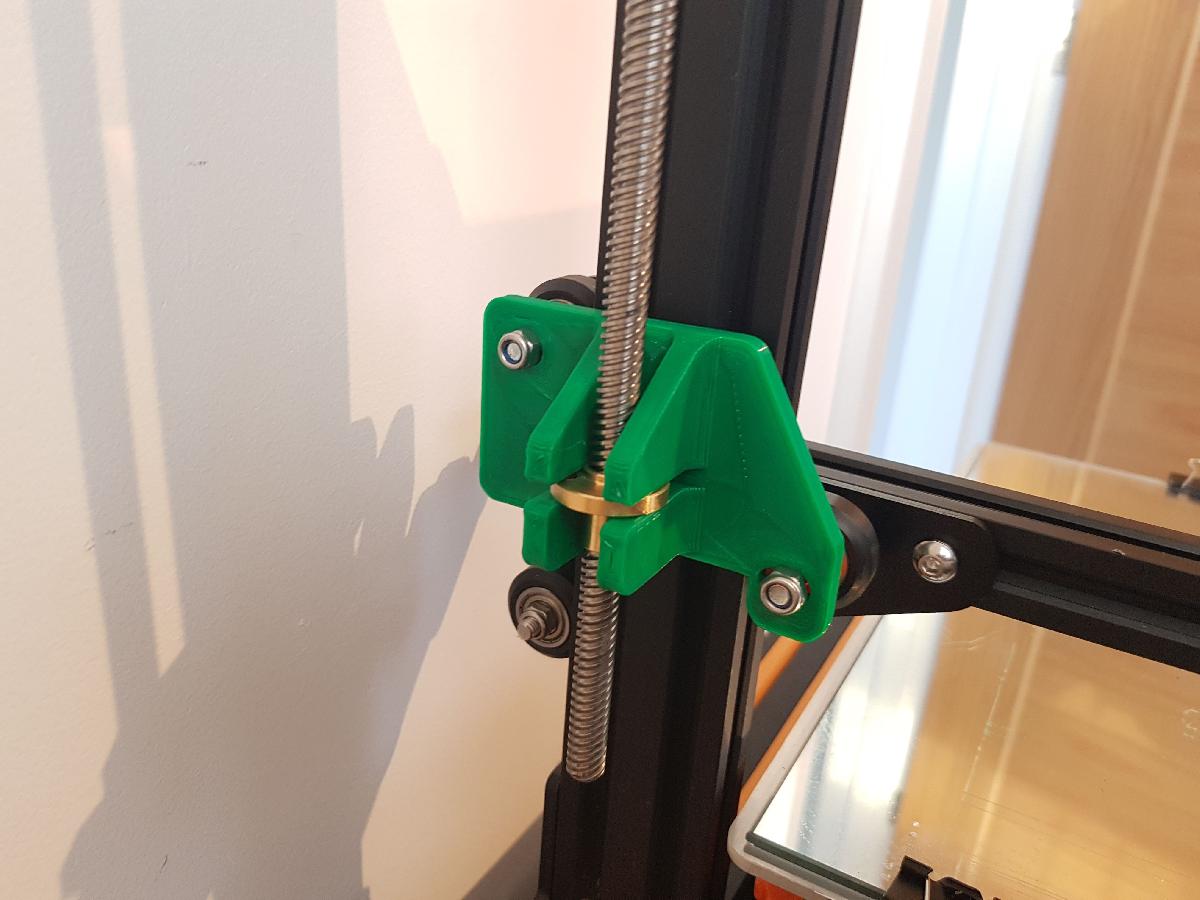

Atualizacao CR 10 Dual Z de motor de passo unico foi projetado para Impressora 3D. Esta e a minha tentativa de atualizacao dual-Z para CR-10 usando um unico motor de passo. Ele usa um kit de parafuso de avanco de 600mm como este: fazendo uso dos rolamentos de bloco de apoio e da porca do parafuso de avanco que sao fornecidos no kit. Tambem requer: 2x polia de acionamento GT2 de 20 dentes com furo de 8mm 1x roldana lisa GT2 de 20 dentes com furo de 8mm 1x correia GT2 de 760mm 2x parafusos M5x40mm (para alongar os parafusos do suporte X do lado direito para acomodar o novo suporte. 4x porcas de nylon M5 4x M5x12mm (cabeca hexagonal) para acomodar os rolamentos de bloco de apoio 4x M5x8mm (cabeca chata) para travar os suportes dos rolamentos na estrutura do CR-10 4x porcas de cabeca de martelo/t-slow M5 para o tensionador listado abaixo: parafuso M5 x 50mm (cabeca hexagonal) parafuso M5 x 30mm 2x porcas M5 O parafuso de avanco original e movido para o lado direito. O parafuso de avanco de 600mm substitui o parafuso original no lado esquerdo conectado ao motor de passo. Eu fiz um tensionador de roldana simples, mas este e muito melhor:
