Sobre o objeto 3D Atuador Linear Impresso em 3D Movimento linear

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

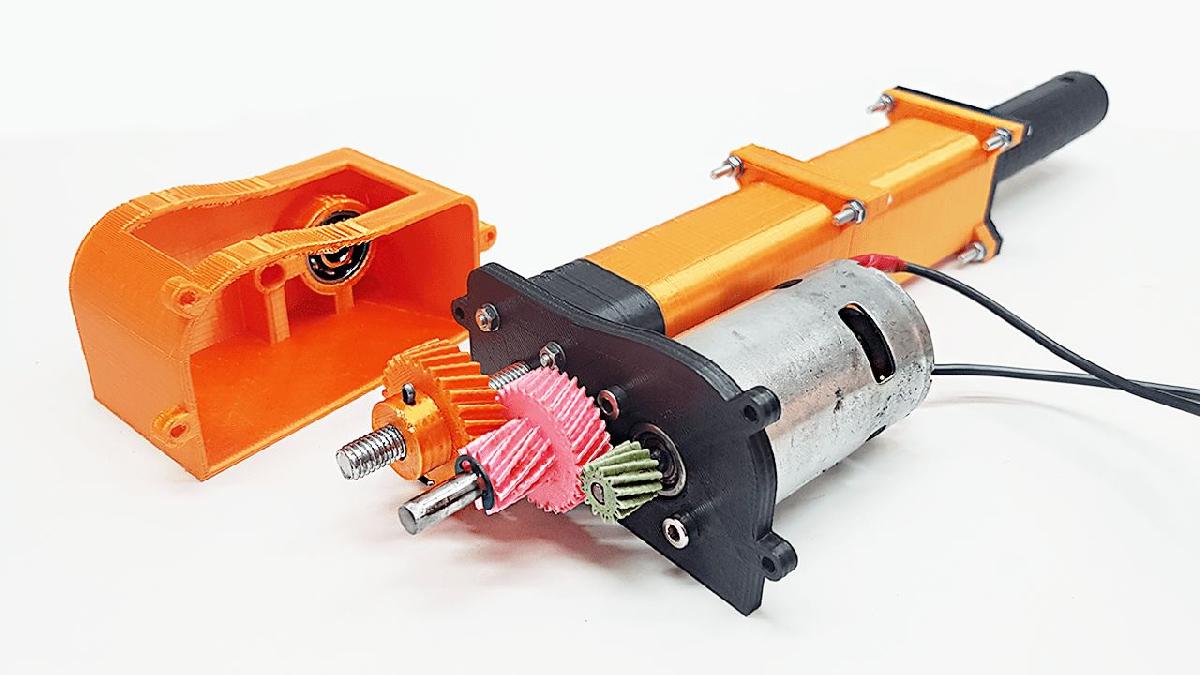

Atuador Linear Impresso em 3D Movimento linear foi projetado para Impressora 3D. Antes de comecarmos, como voce sabe, esses projetos levam muito tempo e esforco. Se voce gostaria de apoiar meu trabalho, pode se inscrever no meu canal do YouTube ou usar o botao Super Thanks nos meus videos. Seu apoio me ajuda a criar conteudo ainda mais emocionante e detalhado, e como membro, voce tambem tera algumas vantagens exclusivas!https://www.youtube.com/@retsetman9698O video pode ser encontrado aqui: https://www.youtube.com/watch?v=NLscbeoIjAYArquivos fonte: https://www.cgtrader.com/3d-print-models/science/engineering/3d-printable-linear-actuator-b78ad144-de5c-4ce5-b99b-1845e9275fa4Neste projeto, eu desenhei este atuador linear. Voce sabe que essas coisas proporcionam um movimento linear.Primeiro de tudo, eu usei um motor 775 (100 Watt) e obtive resultados legais. A carga axial maxima teoricamente e de 250 Newton. Mas se voce usar um motor 775, que e um de 150 Watt, a carga axial sera teoricamente de 380 Newton.O curso do pistao e de no maximo 120 mm e a velocidade do pistao e cerca de 30 mm/s. Entao, 4 segundos sao necessarios para o curso completo.Ha uma pequena caixa de engrenagens no sistema. Ela tem uma relacao de transmissao de 6:1. Assim, a haste roscada gira a 2000 rpm.Eu usei engrenagens helicoidais e elas tem modulos normais de m=0,8 mm e m=1 mm.A haste roscada tem diametro de 8 mm. (M8)Os rolamentos tambem tem um diametro interno de 8 mm (608zz)(A parte inferior do corpo e a parte superior do corpo nao precisam ser tao fortes. Porque o corpo apenas suporta a forca de atrito entre a parafuso de avanco e a porca.)Lista de pecas• Motor 775-100W (Voce deve usar 150 Watt)• Interruptor basculante de 3 posicoes• Haste roscada M8 (l=220mm)• Eixo de aco M6• Rolamento 608zz --- x3• Parafuso M3x40 --- x4• Parafuso M3X15 --- x12• Arruelas M3 --- x16• Porcas M3 --- x16• M4x10 --- x2 (para instalacao do motor)• Anel de retencao externo (M8) x 2• Anel de retencao externo (M6) x 2• Pino de seguranca (M2)

Baixar

O arquivo "Atuador Linear Impresso em 3D - Movimento linear" é um projeto que envolve a criação de um atuador linear por meio da impressão 3D. Esse tipo de dispositivo é amplamente usado em diversas aplicações, onde é necessário um movimento linear controlado. Abaixo, alguns detalhes técnicos e importantes sobre o projeto:

### Descrição do Projeto
O atuador linear desenhado por Retsetman proporciona um movimento linear utilizando a combinação de um motor de alta potência e uma estrutura de engrenagens. A descrição destaca o empenho do autor em criar conteúdo de qualidade e a importância do apoio dos espectadores, através de seu canal no YouTube.

### Características Técnicas
- **Motor Utilizado**: O atuador é projetado para operar com um motor 775 de 100W, embora o autor recomenda um motor de 150W para melhores resultados. O aumento na potência do motor permite lidar com cargas axiais superiores, chegando a 380 Newton.
- **Curso e Velocidade**: O curso do pistão é de 120 mm, com uma velocidade de deslocamento de aproximadamente 30 mm/s, o que resulta em um ciclo completo de 4 segundos.
- **Transmissão**: O projeto conta com uma caixa de engrenagens com uma relação de transmissão de 6:1, permitindo que a haste roscada gire a 2000 RPM.
- **Componentes de Engenharia**: As engrenagens usadas são helicoidais com módulos normais de 0.8 mm e 1 mm. A haste roscada é de 8 mm de diâmetro (M8), o que permite uma boa resistência e durabilidade.
- **Rolamentos**: O atuador utiliza rolamentos 608zz com diâmetro interno de 8 mm, que contribuem para a suavidade do movimento.

### Materiais e Peças Necessárias
O projeto requer várias peças, incluindo:
- Motor 775-100W (preferencialmente 150W)
- Interruptor basculante de 3 posições
- Haste roscada M8 de 220 mm
- Eixo de aço M6
- Rolamento 608zz (x3)
- Parafusos (vários modelos e tamanhos)
- Arruelas e porcas para montagem
- Anéis de retenção e pino cotter

### Considerações Estruturais
O autor menciona que as partes superior e inferior do corpo do atuador não precisam ser excessivamente robustas, uma vez que elas suportam apenas a força de atrito do parafuso de avanço e a porca.

### Apoio ao Autor
Os interessados são incentivados a apoiar o trabalho do autor com inscrições no seu canal e interações com seus vídeos, como o Super Thanks, que ajudará a promover a criação de conteúdo mais rico em detalhes e inovação.

### Recursos Adicionais
Para um guia completo sobre a montagem e funcionamento deste atuador, o vídeo tutorial está disponível [aqui](https://www.youtube.com/watch?v=NLscbeoIjAY), e os arquivos de origem podem ser encontrados no site [CGTrader](https://www.cgtrader.com/3d-print-models/science/engineering/3d-printable-linear-actuator-b78ad144-de5c-4ce5-b99b-1845e9275fa4).

Este projeto não só é uma excelente opção para entusiastas de robótica e engenharia, mas também oferece uma ótima oportunidade de aprendizado prático em montagem e utilização de atuadores lineares.
