Asas Desafiadoras 63 Suporte GoPro Session

Veículos R/C

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Asas Desafiadoras 63 Suporte GoPro Session

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

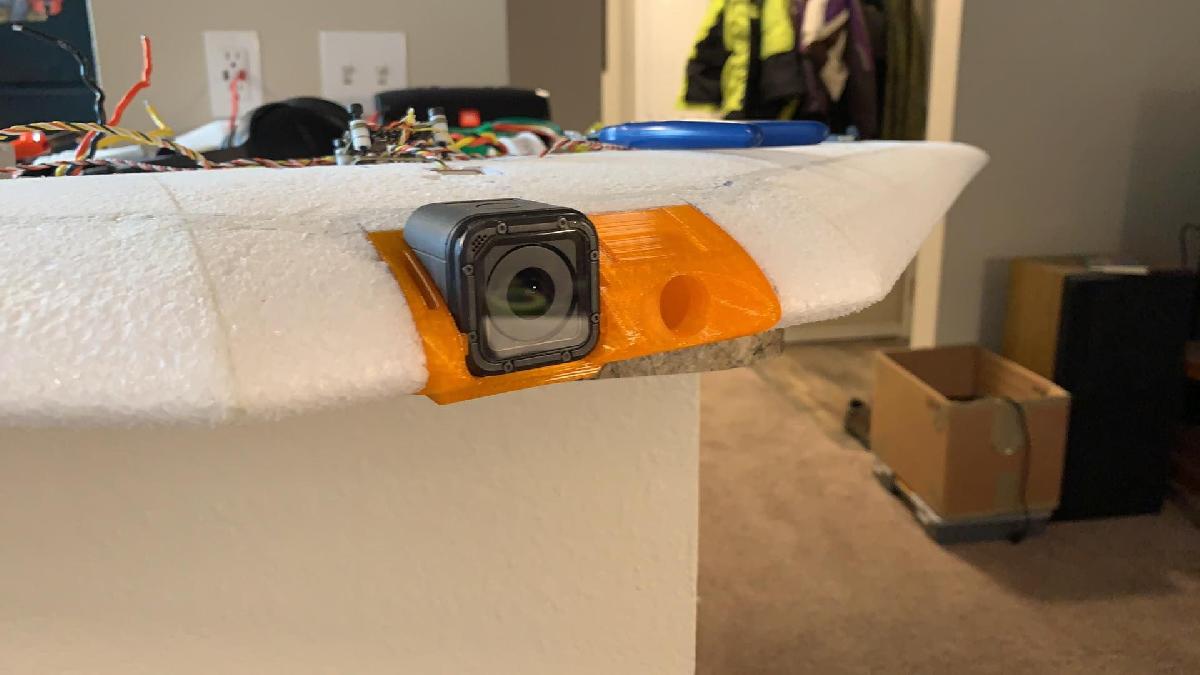

Asas Desafiadoras 63 Suporte GoPro Session foi projetado para Impressora 3D. This is a GoPro Session mount for the Defiant 63 from Defiant Wings (https://www.defiantwings.com/wings/defiant-63). It is meant to be printed from TPU so that the FPV camera hatch is flexible. Credit for this design goes to Justin Cumming and Adam Proulx. I basically made this just like their Defiant 42 mount but sized to fit the center section of the Defiant 63. I started the part from scratch, but all credit for creativity and concept goes to them.In order to install this, you are going to want to cut your slot 100m wide and 40mm back from the leading edge of the center section. The mount is designed to extend a bit from the nose to protect things (see the second picture: the part marked in red is where the foam will be, there's a pretty clear edge in the print), but if you cut 40mm back, it will match the airfoil perfectly. I recommend Goop to hold it in place, and be careful not to put any where the hatch will be so you don't lock that down.I exported 3 different versions to fit different FPV camera lenses. The 16mm will fit a RunCam Eagle 2 Pro (which is what I fly and tested with) snugly, the 17mm should fit a Foxeer Monster or similar, and there's an 18mm lens hole for even bigger lenses. There's a little wiggle room to either side of the FPV camera to help it install easier and fit a wide range of cameras. A couple drops of hot glue will keep it from moving.There's also a plug designed to snap into the mount in case you want to fly without risking your Session. It has slots in it to hold the Hangar 9 1/4oz. iron weights that seem to be the standard now (you will have to peel off the sticky backing, which is a pain, but once you do that they will be a very snug fit in the mount and won't come out). On my printer, if I print at 75% infill, six weights makes the plug exactly 73g (same as the Session). The plug should hold securely enough to not need a strap to hold in, but you can use one if you're the belt-and-suspenders type.If you're not able or don't want to print this, Shawn at Defiant Wings will also be offering them for sale on his store, so that's an option, too.Sorry the pictures didn't come out so great with the clear filament. Any other issues, let me know. Enjoy, folks!

Baixar

### Modelo 3D para Impressão em 3D: Asas Desafiadoras 63 Suporte GoPro Session

No mundo da impressão 3D, muitos projetos interessantes e inovadores têm surgido, especialmente na área de drones e câmeras de ação. Um desses projetos é o modelo “Asas Desafiadoras 63 Suporte GoPro Session”, um suporte especialmente criado para a montagem de uma câmera GoPro Session no drone Defiant 63 da Defiant Wings. Este arquivo 3D combina engenharia prática com a diversão da experiência de voar drones equipados com câmeras de ação, permitindo capturar imagens e vídeos de alta qualidade em perspectivas únicas.

#### Descrição do Modelo e Instruções de Impressão

O suporte foi projetado por Justin Cumming e Adam Proulx, figuras reconhecidas na comunidade de drones. A ideia por trás desse modelo foi garantir que usuários do Defiant 63 pudessem montar sua GoPro Session de uma maneira eficiente e segura. Destaca-se que a impressão deve ser realizada utilizando TPU (poliuretano termoplástico), um material conhecido por sua flexibilidade e resistência. Essa escolha de material é crucial, pois a flexibilidade do suporte permite que o compartimento da câmera tenha um funcionamento suave, minimizando danos em caso de impacto.

###### Ajuste e Instalação

Para instalar o suporte adequadamente, é necessário cortar um slot de 100 mm de largura e 40 mm para trás da borda de ataque da seção central do drone. Esta precisão no corte é fundamental, pois garante que o suporte se alinhe perfeitamente com o aerofólio da aeronave. O suporte foi projetado para se estender um pouco para frente, protegendo tanto a câmera quanto a estrutura do drone, especialmente em pousos ou colisões.

Recomenda-se o uso de um adesivo forte, como o Goop, para fixar o suporte no lugar. Uma advertência importante é evitar aplicar adesivo na área onde a tampa será instalada, assim evitando problemas de funcionalidade e acesso à câmera.

###### Versões do Suporte

O designer do modelo ofereceu três versões do suporte, cada uma adaptada a diferentes lentes de câmeras FPV, que são comumente utilizadas em drones. A versão de 16 mm foi feita para se ajustar perfeitamente à RunCam Eagle 2 Pro, que é uma das câmeras mais populares entre os pilotos de FPV. A versão de 17 mm se adapta melhor à Foxeer Monster e modelos similares, enquanto a versão de 18 mm é projetada para acomodar lentes maiores.

Esta variedade de opções proporciona flexibilidade e praticidade para os usuários, pois permite que se utilizem diferentes configurações de câmera, ajudando os usuários a personalizarem suas configurações de voo conforme sua preferência e necessidades específicas.

###### Plug de Substituição

Uma característica inovadora deste modelo é a inclusão de um plug projetado para encaixar no suporte, permitindo que os usuários voem sem o risco de danificar sua GoPro Session. O plug, por sua vez, possui aberturas que acomodam pesos de ferro, típicos encontrados na Hangar 9. Isso garante que o plug, uma vez instalado, seja do peso necessário para equilibrar o drone durante o voo.

A impressão do plug deve ser feita com 75% de preenchimento, e ao instalar seis pesos, o plug alcançará o peso exato de 73g, igualando-se ao peso da GoPro Session, o que é fundamental para manter a estabilidade do drone durante o voo. Essa questão de peso é crucial no mundo do FPV, pois até mesmo uma pequena discrepância pode afetar o desempenho e a manobrabilidade da aeronave.

###### Pesquisa e Adaptação

Se um usuário não se sentir confortável ou não tiver a possibilidade de imprimir o suporte em sua própria impressora 3D, há a opção de adquiri-lo diretamente na loja da Defiant Wings. Esta acessibilidade é uma grande vantagem, pois permite que até mesmo aqueles que não estão inseridos no universo da impressão 3D possam usufruir do design.

#### Conclusão

O suporte GoPro Session para o Defiant 63, chamado “Asas Desafiadoras 63”, é um exemplo notável de como a impressão 3D pode ser utilizada para criar soluções práticas e eficientes para os entusiastas de drones. Com o uso de TPU, a flexibilidade e a durabilidade são garantidas, aumentando a segurança da câmera durante os voos. Além disso, a variedade de tamanhos disponíveis permite que os usuários escolham a configuração que melhor atende às suas necessidades.

A adaptação para diferentes lentes e a possibilidade de usar um plug de substituição demonstra um verdadeiro entendimento das necessidades dos usuários, oferecendo uma solução que é não só inovadora, mas também extremamente funcional. O fato de que o suporte pode ser adquirido através de uma loja também garante que mais pessoas possam se beneficiar desta ideia, mesmo que não possuam as ferramentas ou habilidades necessárias para a impressão.

Essas características fazem do modelo “Asas Desafiadoras 63 Suporte GoPro Session” não apenas um acessório, mas um componente essencial para quem deseja levar sua experiência de voo a um novo patamar, tanto em termos de gravar vídeos impressionantes quanto de aproveitar a emoção de pilotar um drone. Portanto, para os amantes de FPV, vale a pena considerar a adoção desse modelo inovador em suas aventuras aéreas, aproveitando todas as possibilidades que ele proporciona.

Por fim, a comunidade de impressoras 3D continua a se expandir, e contribuições como essa de Justin Cumming e Adam Proulx são vitais para inspirar novos projetos e inovações no espaço dos drones. A criatividade e a colaboração são a chave para o progresso, e esse modelo é um testemunho do potencial que a impressão 3D pode alcançar nas mãos de entusiastas apaixonados.
