Sobre o objeto 3D Asas de planador/aviao

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

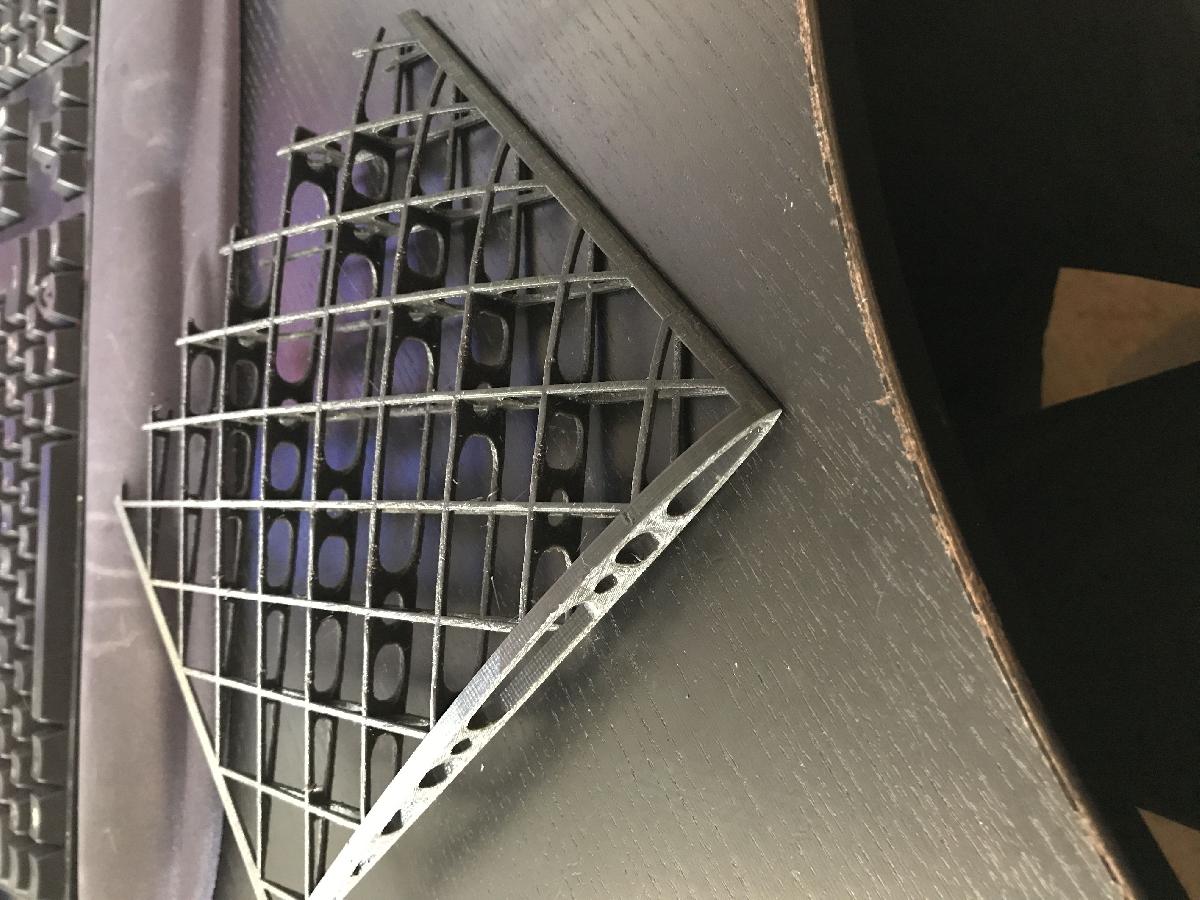

Asas de planador/aviao foi projetado para Impressora 3D. Trabalho em andamento: O que resta. 1.) Impressao para ver se as partes de juncao se encaixam ou precisam de mais melhorias. A maior preocupacao e a juncao entre o leme e o corpo traseiro. 2.) Forca de arrasto simulada para aproximar a velocidade teorica para diferentes trens de potencia. NoseV2 tem o suporte do helice elevado. Se voce quiser adicionar algumas pernas de pouso, o helice tem mais espaco para o chao. Arrasto da asa simulado com Autodesk flow design. 0 graus de angulo de ataque Velocidade do vento Forca de arrasto 10m/s 0,665N 20m/s 2,604N 30m/s 5,733N 40m/s 10,007 Coeficiente de arrasto: 0,39 Outros materiais: Tubes de fibra de carbono: 7x920mm 7x1180mm 2x240mm (x2) 3,5x155mm(x2) 6x110mm Madeira normal (quadrada) 5x5x180mm(2x) Pequena historia de fundo: Depois de comprar meu primeiro kit de aviao de balsa e destrui-lo apos 8 segundos, eu queria repara-lo e ao mesmo tempo fazer algumas melhorias na estrutura devido a minha inexperiencia em trabalhar com madeira de balsa. Infelizmente, a asa de balsa foi perdida e eu tive a ideia de fazer a asa com minha impressora 3D. O primeiro problema que encontrei foi que seria uma asa pesada. Especialmente se voce ultrapassar uma envergadura de 1500mm. Depois de recriar a asa em CAD, o primeiro design era ruim e pesado. Era apenas uma casca com estruturas de suporte internas. O peso era cerca de 850g e uma envergadura de 1900mm. Minha tarefa estava clara. Torna-la mais leve. Pensei em construir a asa do aviao com as mesmas tecnicas que voce usa para construi-la em balsa, apenas bordas de ataque, nervuras e um filme retratil para cobertura. O problema com o plastico PLA 3D Fila e que o calor necessario para o filme retratil encolher esta proximo da mesma temperatura do ponto de modelagem do plastico (nao esta derretendo, mas voce pode deforma-lo facilmente). Para resolver o problema do filme encolhivel, uso fita adesiva normal com (50mm de largura). Faz uma pele lisa e nao precisa de calor para grudar, e e mais barato. Durante o processo de design, eu ate fiz alguns suportes especiais para os servos (Micro Servo 9G SG90) e adicionei espaco para 2 tubos de fibra de vidro (diametro de 7mm). O peso aproximado da estrutura da asa agora e de 450g. Para obter os lados corretos da asa, basta usar a funcao de espelho no gerador de Gcode.
