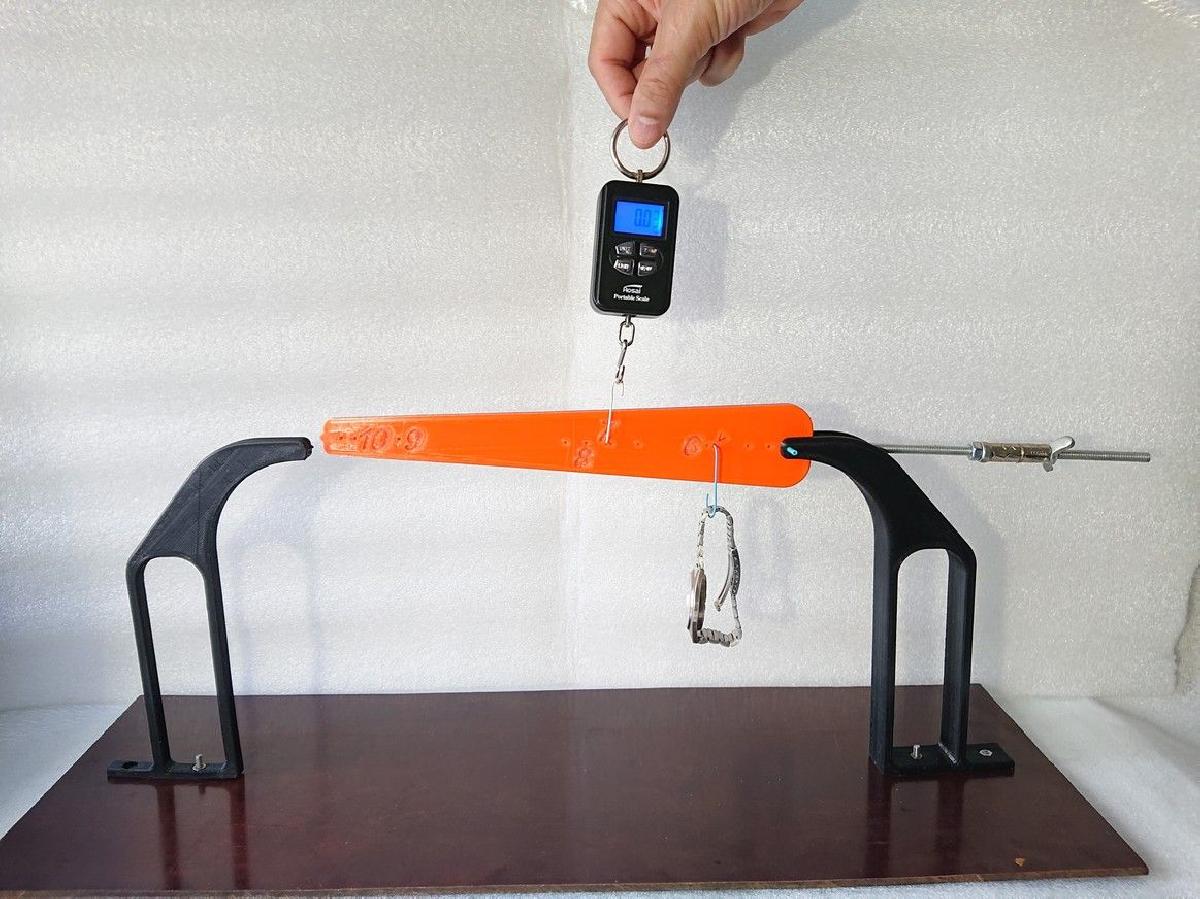

Sobre o objeto 3D As escalas marcianas sao uma demonstracao visual e elementar da forca da gravidade em diferentes planetas.

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

As escalas marcianas sao uma demonstracao visual e elementar da forca da gravidade em diferentes planetas. foi projetado para Impressora 3D. Com este demonstrador, voce pode medir e sentir o peso de objetos comuns como se estivessem em outros planetas, no Sol ou sob algum tipo de sobrecarga.O principio de funcionamento e baseado na condicao de igualdade dos momentos das forcas para equilibrio em relacao ao centro de rotacao F1 ⋅ L1 = F2 ⋅ L2.O elemento principal e uma barra com um centro de rotacao. Um braco da barra esta equilibrando, o outro esta medindo com furos especialmente calculados (de 1 a 10) e pontos para pendurar pesos. Os furos para pendurar pesos estao marcados com setas ^.Valores dos furos:aceleracao da gravidade na Terra g = 9,81 m/s²Sol 27,85 gSobrecarga de curto prazo sofrida por pilotos de aeronaves militares, uma pessoa comum perde a consciencia apos alguns segundos 12 gSobrecarga durante o pouso do onibus espacial 3 gJupiter 2,528 gSobrecargas que passageiros de aeronaves civis podem experimentar 2 gVenus 0,906 gMarte 0,394 gAceleracao de um carro acelerando para 100 km/h em 8 segundos 0,354 gIo (lua de Jupiter) 0,183 gLua 0,165 gPara o braco de equilibrio, use um pino M6, porcas e qualquer peso adequado.O centro de gravidade de toda a barra deve coincidir com o centro de rotacao.A base e qualquer placa resistente 200 mm * 600 mmParafusos de fixacao M4 e porcas para eles 4 pcs.Clipes de papel, caneta para a barra.Aviso: nao pese objetos com mais de 70 gramas na posicao 1 (Sol) e 2 (12g), pois as grandes forcas que surgem nesse caso podem quebrar a estrutura.Para medicoes mais precisas, e aconselhavel usar balancas de mao com uma precisao de 1 grama.https://www.youtube.com/watch?v=O7I5mefbgWg

Baixar

O modelo 3D intitulado "As escalas marcianas" é uma ferramenta educativa projetada para demonstrar a força da gravidade em diferentes corpos celestes, utilizando um método prático e interativo. Ele permite que os usuários experimentem e compreendam como o peso de objetos muda em diferentes ambientes gravitacionais, desde o Sol até planetas e luas do nosso sistema solar.

### Descrição do Funcionamento

#### Princípio de Funcionamento
A operação do demonstrador baseia-se na condição de equilíbrio de momentos de força. A relação \( F1 \cdot L1 = F2 \cdot L2 \) é fundamental para entender como o sistema se equilibra. Quando um peso é pendurado em um dos lados da barra de equilíbrio, ele provoca uma força que deve ser contrabalançada pelo outro lado, ajustando a posição de pesos ou utilizando enganadores.

#### Estrutura do Modelo
O componente central do modelo é uma barra montada em um ponto de rotação. Um dos braços da barra é utilizado para medir, enquanto o outro serve para equilibrar. As medidas são feitas através de furos calibrados (numerados de 1 a 10) com setas indicativas para facilitar o posicionamento correto dos pesos.

### Valores de Aceleração da Gravidade
Os furos são calibrados de acordo com a aceleração gravitacional em diferentes planetas e situações, que incluem:
1. **Sol:** 27,85 g
2. **Sobrecarga militar (12 g):** Risco de perda de consciência.
3. **Pouso do ônibus espacial (3 g)**
4. **Júpiter (2,528 g)**
5. **Sobrecargas de passageiros de aeronaves civis (2 g)**
6. **Vênus (0,906 g)**
7. **Marte (0,394 g)**
8. **Carro acelerando (0,354 g)**
9. **Io, lua de Júpiter (0,183 g)**
10. **Lua (0,165 g)**

### Instruções de Montagem
Para a montagem do braço de equilíbrio, recomenda-se o uso de um parafuso M6, porcas e pesos adequados. A base pode ser qualquer placa resistente, de preferência nas dimensões de 200 mm x 600 mm. Os detalhes incluem:
- 4 parafusos M4 com porcas
- Clips de papel e caneta para marcações

### Avisos de Segurança
É importante observar que ao pesar objetos, não se deve exceder 70 gramas nas posições 1 (Sol) e 2 (12 g) devido ao risco de quebrar a estrutura. Para medições mais precisas, é recomendado o uso de balanças de mão com precisão de 1 grama.

### Conclusão
"As escalas marcianas" é um modelo inovador que combina aprendizado prático e interação. Ele não apenas ajuda a visualizar as diferenças nas forças gravitacionais, mas também engaja os usuários em um experimento que pode ajudar a compreender conceitos fundamentais da física de maneira acessível e divertida.

Para ver o modelo em ação, você pode acessar o vídeo [aqui](https://www.youtube.com/watch?v=O7I5mefbgWg).
