Sobre o objeto 3D Artilharia X1 v4 BigTreeTech TFT 2.4 v1.1

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

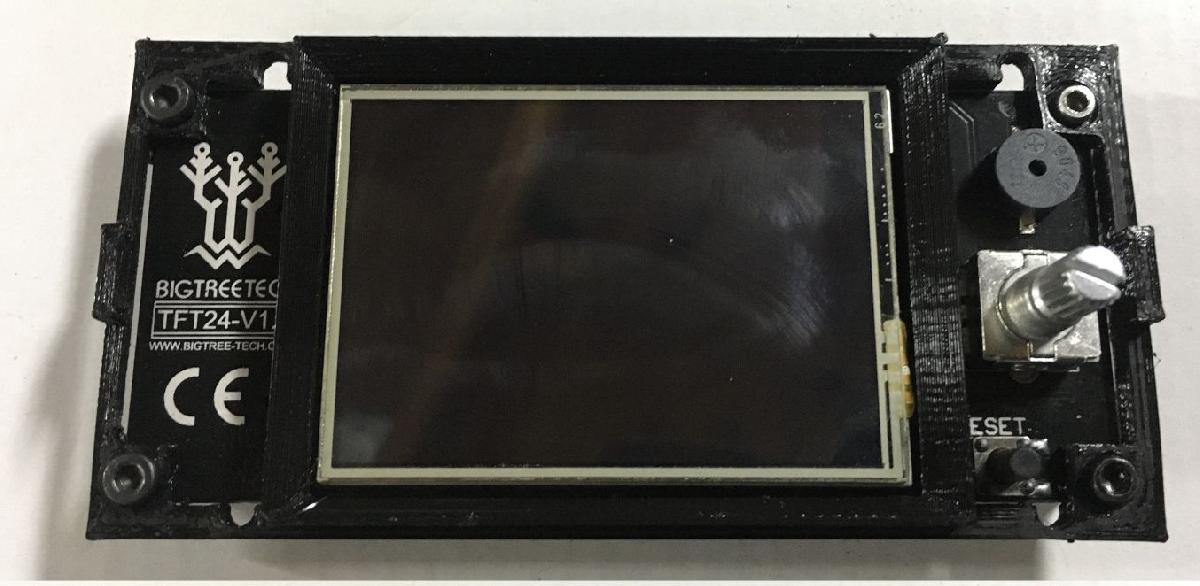

Artilharia X1 v4 BigTreeTech TFT 2.4 v1.1 foi projetado para Impressora 3D. Ideal para colocar o TFT BigTreeTech 2.4 v1.1, fica como se fosse de fabrica.E necessario cortar (usar Dremel) o lado esquerdo para usar o cartao SD, usar a Template_SD para o corte.Com a template de furos parafusada, fazer os furos. Primeiro com uma broca de 3 mm, normalmente entra no dremel. Depois com a furadeira levar a 7 ou 8 mm o alojamento para o encoder. Depois com a furadeira levar a 5 mm o alojamento para o botao reset.Devido ao pouco espaco, retirar do TFT os plasticos negros para o EXP1 e o EXP2. Dos cabos cinzas cortar os plasticos (tipo ponte).Adicionar cola de silicone quente em diferentes lugares para assegurar os cabos.Edicao 24/10/2020Atualizado o Besel_TFT.stl, melhor coincidencia dos furos.

Baixar

O modelo 3D "Artilharia X1 v4 - BigTreeTech TFT 2.4 v1.1" é uma solução prática e eficiente para quem deseja integrar o display TFT da BigTreeTech na sua impressora 3D. Seu design foi pensado para encaixar de maneira perfeita, como se fosse parte original da impressora, proporcionando uma estética limpa e funcional.

### Características do Modelo:
1. **Compatibilidade**: Projetado especificamente para o TFT BigTreeTech de 2.4 polegadas, o modelo garante um encaixe seguro e estável.
2. **Corte Necessário**: Para possibilitar o acesso ao cartão SD, é necessário fazer um corte no lado esquerdo do modelo. O autor recomenda o uso de uma Dremel, juntamente com uma template (Template_SD) para garantir precisão no corte.
3. **Furações Precisos**: O modelo inclui templates para furos, permitindo que o usuário faça as perfurações necessárias. O processo envolve perfurar primeiro com uma broca de 3 mm, e depois ampliar os espaços para o encoder (7 ou 8 mm) e para o botão de reset (5 mm).
4. **Ajustes no Hardware do TFT**: Para que o TFT se encaixe corretamente, é necessário remover os plásticos pretos das conexões EXP1 e EXP2. Além disso, os plásticos dos cabos cinzas também devem ser cortados, proporcionando um ajuste mais fino no espaço limitado.
5. **Fixação dos Cabos**: Para garantir que os cabos estejam bem posicionados e fixos, o autor sugere o uso de cola de silicone quente em pontos estratégicos.

### Atualizações:
A última atualização do arquivo ocorreu em 24/10/2020, quando o autor revisou o Besel_TFT.stl para melhorar o alinhamento dos furos, garantindo assim um desempenho ainda melhor.

### Conclusão:
Este modelo 3D é ideal para entusiastas de impressão 3D que buscam uma integração limpa e eficiente do display TFT na sua máquina. A atenção aos detalhes, como a necessidade de cortes e furações, possibilita um resultado final que pode ser comparado ao de uma instalação de fábrica, elevando a experiência de uso e a funcionalidade do equipamento.
