Sobre o objeto 3D Armazenamento de Filamento

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

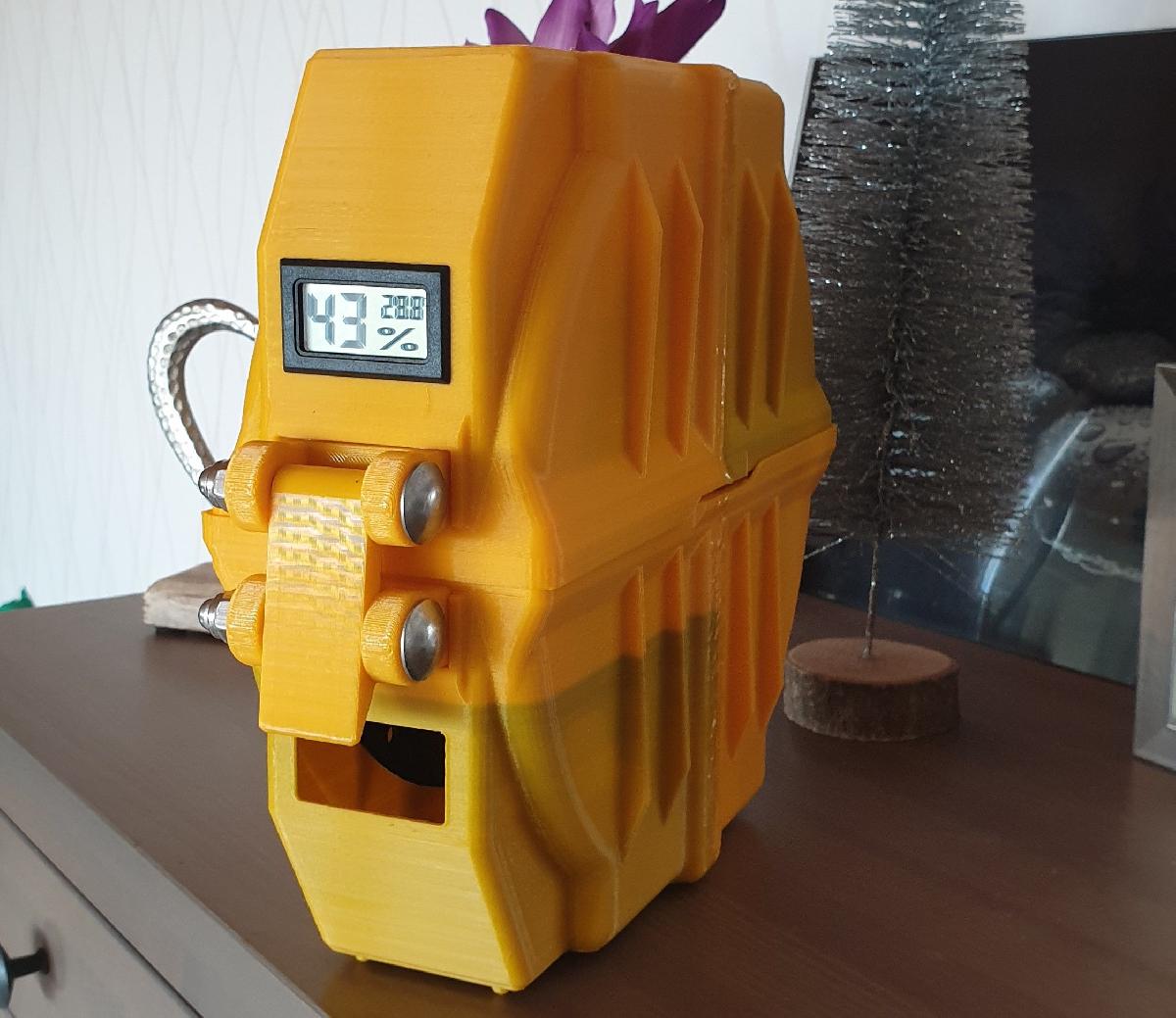

Armazenamento de Filamento foi projetado para Impressora 3D. caixa de armazenamento de filamento, com caixa seca integrada e sensor de umidade/tempEu nao gosto de imprimir muito com estrutura de suporte, dividi as partes e as colei com cola de dois componentes. Voce pode remixar e editar os arquivos stl com um programa CAD e juntar as partes.Atualmente, ainda estou trabalhando no diametro do eixo, primeiro queria usar rolamentos, mas funciona bem sem. Entao, precisarei atualizar essa parte.Instrucoes curtas:Cole T1&T2 juntosCole T2&T3 juntosCole um T4 de cada lado dos suportes (4 no total)Cole T10 (pe) na parte inferior de uma das duas metadesuse filamento TPU de 1,75 mm como vedacao e cole na superficie de contato entre os suportesUse parafuso e porca para fixar T8&T9 ao T4o restante deve ser autoexplicativoVoce precisara imprimir as seguintes partes:Parte da Carcaca 1:1x T1_Carcaca_Sem_JanelaParte da Carcaca 2:2x T2_Carcaca_Sem_Saida_de_FilamentoParte da Carcaca 3:1x T3_Carcaca_Parte3Hinge do suporte:4x T4_Hinge_SuporteEixo do filamento:1x T4_Hinge_SuporteParte 1 da caixa de silicato:1x T6_Caixa_de_Silicato_T1Parte 2 da caixa de silicato:1x T7_Caixa_de_Silicato_T2Hinge1x T8_HingeFechadura:1x T9_FecharPe para nivelar irregularidades2x T10_PePartes opcionaisEstacao de ancoragem1x T11_Estacao_de_AncoragemPluga de vedacao para fechar a mangueira de filamento de teflon1x T12_Pluga_de_VedacaoEu comprei estas partes (desculpe, a maioria dos links esta em alemao)4x porca de vedacao DIN986 M8https://www.amazon.de/gp/product/B07J5N2G3Z/ref=ppx_yo_dt_b_asin_title_o00_s00?ie=UTF8&psc=14x Parafuso M8x55mm DIN603/ISO8677https://www.amazon.de/gp/product/B07MG8CSV2/ref=ppx_yo_dt_b_asin_title_o01_s00?ie=UTF8&psc=11x Sensor de Umidadehttps://www.ebay.de/itm/Thermometer-Digital-LCD-Temperatur-Hygrometer-Termometer-Luftfeuchtigkeit/153289474401?ssPageName=STRK%3AMEBIDX%3AIT&_trksid=p2057872.m2749.l2649Mangueira de Teflon diametro externo 10mmhttps://www.ebay.de/itm/3-68-m-8-mm-x-10-mm-Teflon-schlauch-Pneumatik-260-C-Natur-3D-Drucker-PTFE/121830037231?ssPageName=STRK%3AMEBIDX%3AIT&var=420823026620&_trksid=p2057872.m2749.l26491x fixador de cabo M20 (do departamento eletrico)https://www.reichelt.de/metrische-kabelverschraubung-10-0-14-0-mm-m20-grau-mbf-20-p44827.html

Baixar

O arquivo intitulado "Armazenamento de Filamento" apresenta um projeto interessante, que combina a funcionalidade de uma caixa de armazenamento para filamento com recursos adicionais, como uma caixa seca integrada e um sensor de umidade e temperatura. Esse tipo de armazenamento é especialmente útil para impressões 3D, já que a umidade pode afetar negativamente a qualidade do filamento, causando problemas como bolhas ou obstruções durante a impressão.

### Descrição do Projeto
O autor optou por um design que minimiza a necessidade de suportes durante a impressão 3D, dividindo as peças em partes que podem ser coladas, usando cola de dois componentes (cola 2K). Essa abordagem é vantajosa, pois reduz o tempo de impressão e o desperdício de material, tornando o processo mais eficiente.

Além disso, o autor menciona que está trabalhando na parte do eixo, iniciando com rolamentos, mas que a solução atual sem rolamentos está funcionando bem. Isso demonstra um enfoque prático na evolução do design, tornando-o adaptável a futuras melhorias.

### Instruções de Montagem
As instruções para montagem são diretas e bem estruturadas, facilitando a compreensão, mesmo para quem não possui experiência avançada em montagem de peças impressas em 3D. Os passos incluem as colagens necessárias e a adição de um vedante de TPU para garantir que a umidade não entre em contato com os filamentos armazenados.

### Peças Necessárias
A lista de peças necessárias inclui:
- Carcaças, dobradiças e uma caixa de silicato (para o dessecante);
- Um sensor de umidade;
- Parafusos e porcas para montagem;
- Optional components like a coupling station and a cap for the PTFE tube.

### Peças Opcionais
A inclusão de peças opcionais, como uma estação de acoplamento e um tampão, oferece um nível adicional de personalização que pode ser interessante para usuários que desejam adaptar o projeto a suas necessidades específicas.

### Materiais Adicionais
Os links para a compra de porcas, parafusos, sensor de umidade e mangueira de teflon são práticos, embora estejam predominantemente em alemão. No entanto, para quem não fala o idioma, as descrições dos produtos ajudam a entender o que é necessário.

### Considerações Finais
Este modelo 3D apresenta uma solução útil para o armazenamento de filamentos, com um design que considera a funcionalidade e a praticidade. As instruções claras e a possibilidade de remixagem e edição com software CAD aumentam a utilidade do projeto, permitindo que usuários personalizem suas montagens conforme necessário. Esse tipo de inovação não só melhora a experiência de impressão, mas também promove a durabilidade dos materiais utilizados em impressoras 3D.
