Armario Empilhavel para Placa de Breadboard Eletrica EE Pecas Painel de Controle Atualizado e Suporte de Parede do Armario

Engenharia

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Armario Empilhavel para Placa de Breadboard Eletrica EE Pecas Painel de Controle Atualizado e Suporte de Parede do Armario

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

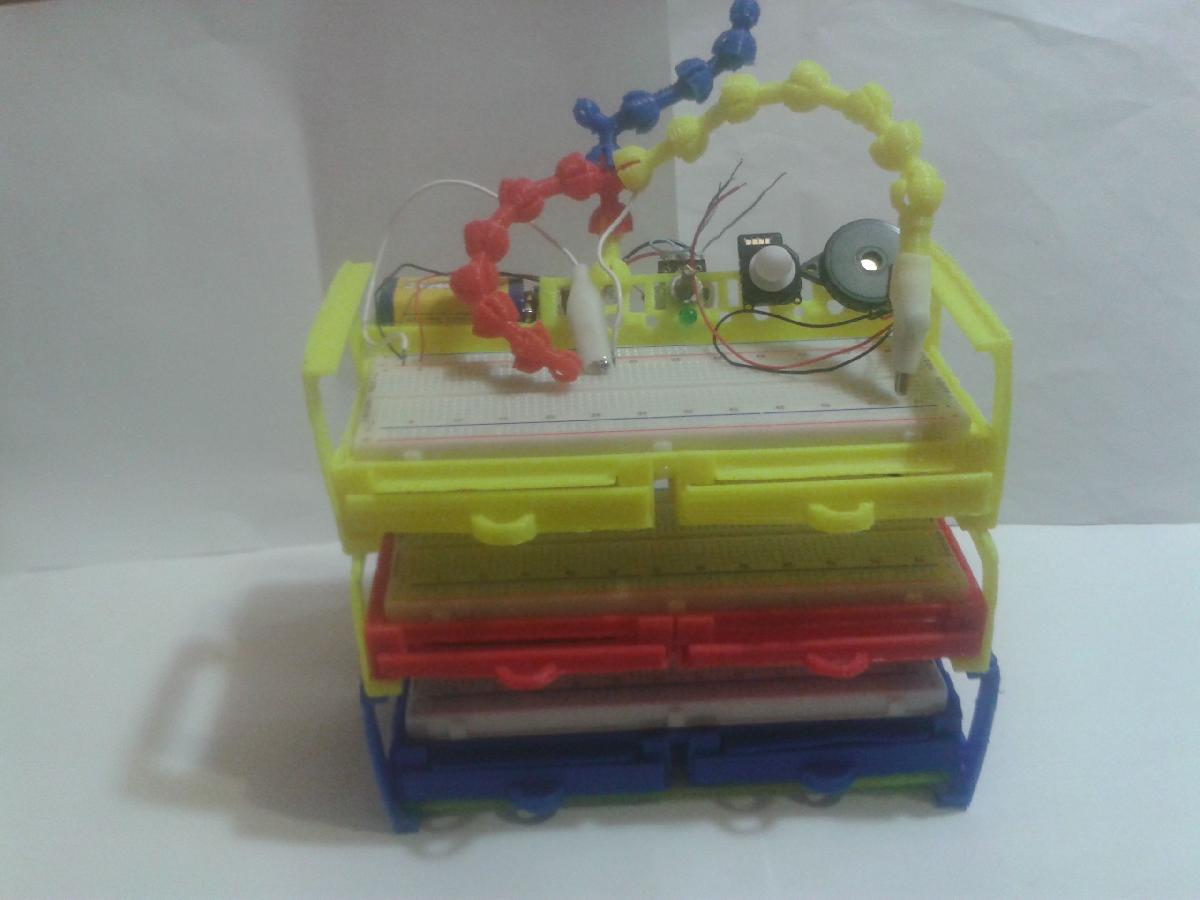

Armario Empilhavel para Placa de Breadboard Eletrica EE Pecas Painel de Controle Atualizado e Suporte de Parede do Armario foi projetado para Impressora 3D. Eu vi uma variedade de Placas de Prototipo, Blocos, Caixas, etc.Ainda nao encontrei algo que eu considerasse util o suficiente para me sentir confortavel, alem das Caixas de Placa de Prototipo / Arduino Dobraveis - das quais tambem projetei e imprimi minhas proprias versoes.Isso parecia atenderas necessidades que normalmente busco: Placa de Prototipo MontadaPainel de Controle para Montagem de PecasCaixa de Pecas Sobressalentes - as GavetasEste Painel de Controle esta configurado para montagem:LEDsChavesPotenciometrosA montagem requer: Fundo da Bandeja de Placa de Prototipo, 2 Gavetas, 2 Pecas Padrao (StdCtr), 2 Pecas Laterais Padrao (StdSide), 1 Painel de Controle (CntlPnl) - e uma Pistola de Cola e sugerida.As 2 Pecas Laterais Padrao sao coladas sob os lados da Bandeja - como pernas laterais.As Gavetas sao deslizaveis individualmente para ajustar e colar as Pecas Padrao no centro inferior da Bandeja - como Pernas Centrais.O Painel de Controle e colado na parte traseira da Bandeja.Quando secar, as Gavetas podem ser deslizaveis para dentro novamente.Para as SONDAS TENTACULARES, veja: 1711909 - Sondas Tentaculares Eletricas EE - para o Armario de EE e ArduinoAlem disso, estas sao empilhaveis.Para empilha-las, voce pode montar as Pernas de Empilhamento nos lados da Placa individualmente ou construir um Armario para deslizar as Placas-Gaveta para dentro. Para criar uma prateleira, monte as multiplas Pernas de Empilhamento verticalmente na altura desejada, depois horizontalmente atraves de uma prateleira inferior com a Parte Suporte do Chao da Parede (SupportFloorWall) e na parte traseira com outra Parte Suporte do Chao da Parede.Entao deslize as Placas nas Prateleiras.Espero que isso seja util!

Baixar

O modelo 3D intitulado "Armário Empilhável para Placa de Breadboard Elétrica EE - Peças - Painel de Controle Atualizado e Suporte de Parede do Armário" é uma solução prática e funcional para quem trabalha com eletrônica e prototipagem. A iniciativa do autor em criar este projeto surgiu da busca por um sistema que integrasse organização e eficiência em montagem de circuitos, focando nas necessidades típicas de uso.

### Descrição do Modelo

O modelo é projetado para acomodar uma placa de protótipos (breadboard), com um painel de controle projetado para a montagem de componentes eletrônicos como LEDs, interruptores e potenciômetros. Inclui também um sistema de gavetas para armazenar peças sobressalentes, promovendo uma organização que permite fácil acesso e controle das ferramentas.

### Componentes Necessários

Para a montagem completa do armário, você precisará de:
- Um fundo da placa de prototipagem
- Dois gavetas
- Duas peças padrão laterais (StdSide)
- Duas peças padrão centrais (StdCtr)
- Um painel de controle
- Uma pistola de cola (opcional, mas recomendada para garantir a fixação)

### Montagem

O processo de montagem é relativamente simples:
1. As peças laterais são coladas na parte inferior da bandeja para servir como pernas.
2. As gavetas são ajustadas temporariamente para permitir a colagem das peças centrais na base da bandeja.
3. O painel de controle é fixado na parte traseira da bandeja.
4. Após a secagem da cola, as gavetas podem ser facilmente deslizadas para dentro novamente, proporcionando acesso à armazenagem.

### Empilhamento e Flexibilidade

Uma das características mais interessantes deste modelo é sua capacidade de ser empilhável. As pernas de empilhamento podem ser adicionadas nos lados da placa para criar uma estrutura mais alta, ou você pode construir um armário próprio que permite deslizar as placas-gaveta.

Para criar uma prateleira, basta montar várias pernas de empilhamento na altura desejada e, em seguida, adicionar uma prateleira na parte inferior com peças de suporte de parede. As placas podem ser deslizadas para dentro das prateleiras, facilitando o armazenamento em vertical.

### Conclusão

Este modelo oferece uma solução acessível e modular para quem busca um meio eficiente de organizar componentes eletrônicos e protótipos. A personalização e a possibilidade de empilhamento são adições valiosas, permitindo que o usuário adapte o armário de acordo com suas necessidades específicas. Se você está procurando otimizar seu espaço de trabalho e a eficiência em seus projetos de eletrônica, este armário empilhável é uma escolha excelente.

Não deixe de imprimir e compartilhar este modelo 3d. Não deixe sua impressora 3D parada. Mas se você não tem uma impressora 3D ainda, escolha a sua agora.
