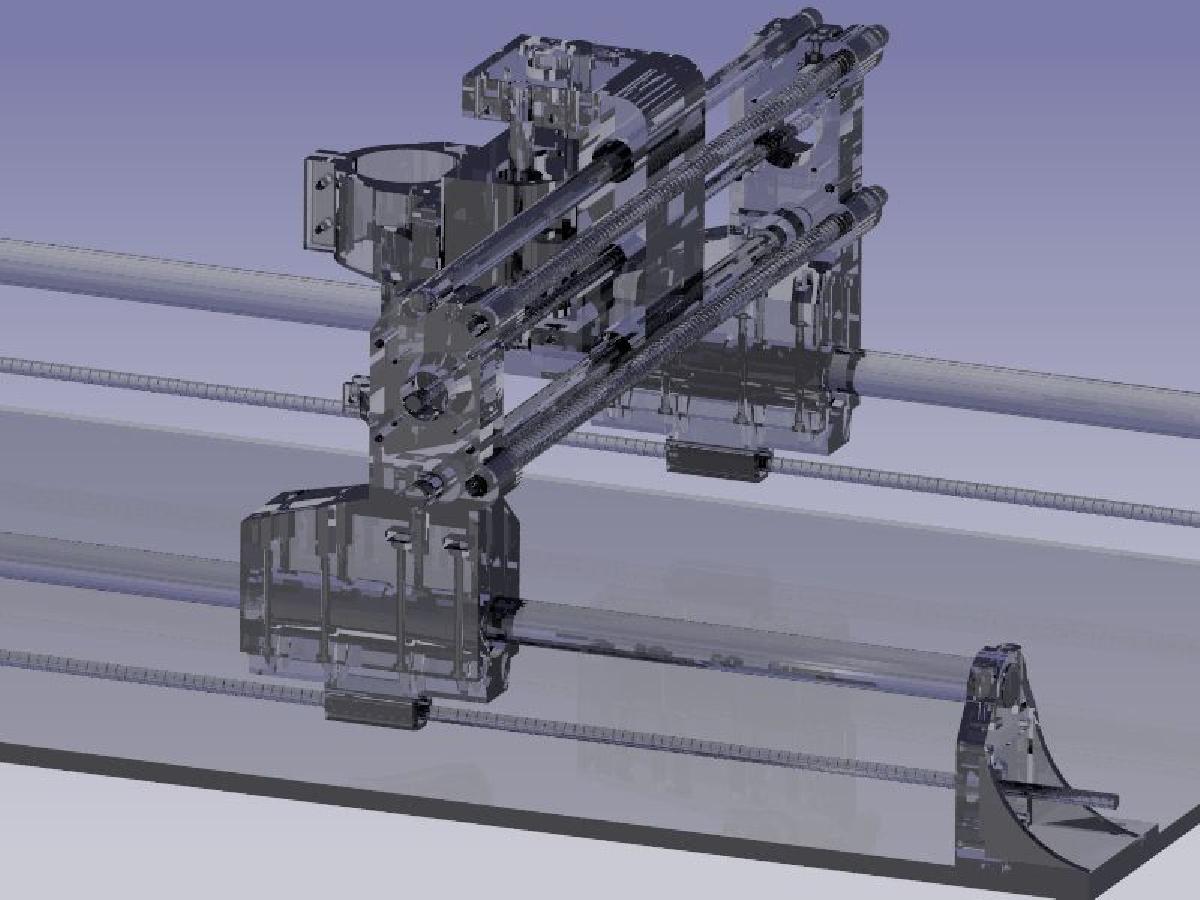

Sobre o objeto 3D Argentina CNC Impresso em 3D

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Argentina CNC Impresso em 3D foi projetado para Impressora 3D. Ainda falta desenvolvimento. No momento, estou testando como um plotter. Precisei de uma fresadora para cortar madeiras macias com uma area de 1 metro em uma de suas direcoes e pelo menos 30 cm em outra, ja que me dedico a fabricacao de controles de mesa/tampo de bar para jogos tipo arcade. Minha ideia era comprar algumas no Ebay, mas ou eram muito caras ou nao alcancavam as medidas que eu precisava. Entao, pensei nisso e na epoca gastei cerca de 200 a 300 dolares aqui na Argentina entre todos os materiais. Sao: 2 barras de 20 mm retificadas de 1 metro de comprimento 2 barras de 12 mm retificadas de 50 centimetros de comprimento 2 barras de 12 mm retificadas de 13 centimetros de comprimento. Alem disso, 4 rolamentos lm20uu e 8 rolamentos lm12uu A ferragem gira em torno da metrica 4. Eu usei parafusos de 5/32, ja que aqui na minha cidade sao os mais baratos. E possivel que tambem funcionem com parafusos de metrica 3 e 4. Todas as pecas sao impressas como vem nos STL (por questoes de torcao) e sem suportes. Com um preenchimento na ordem de 20%, ocuparam entre 1,4 e 1,7 kg de PLA 3D Fila+. O suporte do fuso e projetado para um mini torno chines de 52 mm de diametro (facilmente encontrado em lojas de ferragens e ferramentas). Podem ser utilizados motores nema 17 e nema 23. Eu uso todos os motores nema 17, mas planejo estenderos motores do eixo X e do eixo Z para nema 23 para conseguir mais torque nessas direcoes. Como controle, uso um Arduino uno com seu escudo CNC e 4 drivers Pololu. A maquina e grande, por isso os drivers e motores estao um pouco no limite (eu tenho um cooler para os drivers, mas na verdade esta mais pensado para utilizar nema 23 com o mesmo Arduino uno - escudo CNC, mas usando drivers tipo TB6600). De qualquer forma, com essa configuracao, o eixo Y se move perfeitamente com os dois nema 17. O suporte X eu reforcei com 2 varas roscadas de meia polegada. Assim como toda a ferragem esta disposta para dar suporte as pecas e agir como bloqueio em determinados rolamentos (os de 20 mm bloqueiam dentro dos grampos com os parafusos). As varas roscadas que utilizei para transferir o movimento dos motores sao de 8 mm comuns (as da ferragem que tem um passo ETERNO), por isso nao desenvolvem muita velocidade, mas para o que eu faco, e o suficiente. Atualizacao 03-07-2021 Subi uma foto com o conceito de evolucao para o carro do eixo X (pecas de aluminio de 6 mm para dar robustez a maquina). As unioes sao feitas com varas roscadas de 8 com suas arruelas e porcas. Note que ha 2 carros do x, um com a opcao para evolui-lo para plastico aluminio e outro para usar apenas em plastico. Atualizacao 13-04-2022 Subi alguns renders que estou fazendo para explicar o sistema anti backlash dos laterais e seu despiece. Atualizacao 23/05/22 adiciona suporte para 608zz na pata que trava o rolamento na pata para evitar deslizamentos.

Baixar

O modelo 3D intitulado "Argentina - CNC Impresso em 3D" é um projeto em desenvolvimento voltado para a fabricação de uma fresadora CNC que se destina principalmente ao corte de madeiras macias. Esse projeto se tornou uma alternativa acessível para a produção de controles para mesas de jogos do tipo arcade. Aqui estão alguns pontos destacados sobre o modelo e seu desenvolvimento:

### Descrição Geral
- **Finalidade**: O objetivo principal é criar uma máquina CNC capaz de cortar madeiras em uma área de 1 metro de comprimento por 30 cm de largura. Foi uma solução criada devido às limitações de preço e medidas das fresadoras disponíveis no mercado.
- **Custo**: O autor investiu entre 200 e 300 dólares na construção do protótipo utilizando materiais disponíveis localmente na Argentina.

### Materiais Utilizados
- **Estrutura**:
- 2 barras retificadas de 20 mm com 1 metro de comprimento.
- 2 barras retificadas de 12 mm com 50 cm de comprimento.
- 2 barras retificadas de 12 mm com 13 cm de comprimento.
- **Rolamentos**: 4 rolamentos LM20UU e 8 rolamentos LM12UU foram utilizados para garantir o movimento suave das partes móveis.
- **Parafusos**: Utilizou parafusos de metria 4 e, pela economia, optou por parafusos de 5/32, compatíveis com os materiais locais.

### Impressão e Design
- **Impressão 3D**: Todas as peças foram projetadas para serem impressas sem suportes, utilizando um preenchimento de cerca de 20%, resultando em um peso total entre 1,4 e 1,7 kg de PLA+. Essa escolha minimiza a torção e facilita a montagem.
- **Suporte do Spindle**: Projetado para uso com um mini torno chinês de 52 mm de diâmetro, o que permite a sua fácil aquisição em lojas de ferramentas.

### Componentes Eletrônicos
- **Motores**: O sistema pode utilizar motores Nema 17, e o autor planeja substituir os motores nos eixos X e Z por Nema 23, que oferecem mais torque.
- **Controle**: O projeto é baseado em Arduino Uno com uma shield CNC e 4 drivers Pololu para controlar os motores, além de um cooler para evitar superaquecimento.

### Melhorias e Atualizações
- O projeto passou por várias atualizações, como o reforço da ponte X com varas roscadas e o desenvolvimento de partes em alumínio para maior robustez.
- Adições no design também incluem elementos anti-backlash e suportes que, por exemplo, melhoram a fixação dos rolamentos e evitam deslizamentos.

### Conclusão
O modelo "Argentina - CNC Impresso em 3D" é uma exemplar demonstração de como a impressão 3D pode ser utilizada na fabricação de máquinas sob medida para necessidades específicas, especialmente em contextos onde soluções comerciais não são viáveis. A abordagem econômica e as melhorias contínuas refletem a dedicação do autor ao desenvolvimento de um projeto funcional e acessível no setor de maquinário DIY (faça você mesmo).
