Sobre o objeto 3D Arduino Uno + protoboard

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

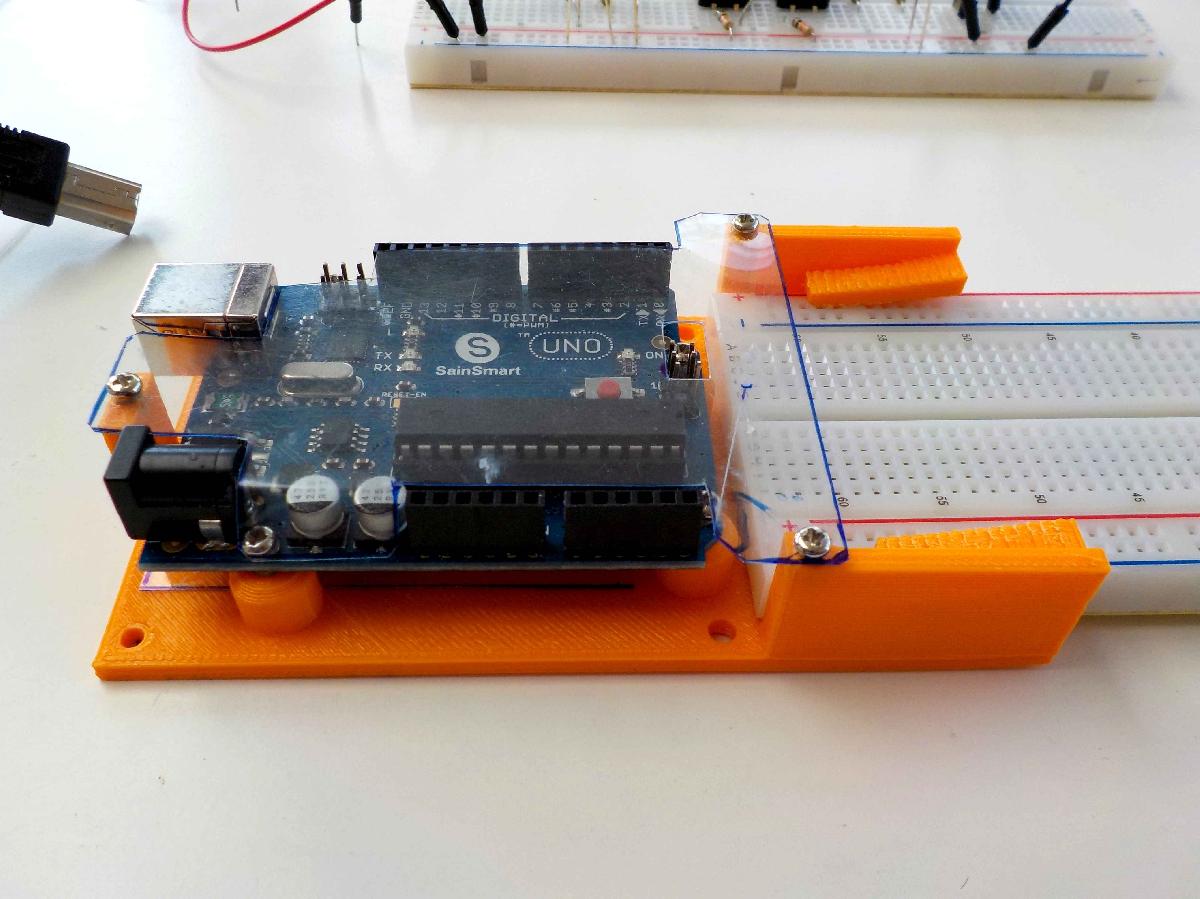

Arduino Uno + protoboard foi projetado para Impressora 3D. Sistema para proteger o Arduino e garantir a instalacao e a rapida remocao de uma breadboard por um sistema com gaveta. O suporte consiste principalmente em: - Quatro pinos para fixar o Arduino Uno - Furos de fixacao para adicionar uma protecao transparente na parte superior do Arduino - Uma gaveta que possui linguetas de pressao para segurar a placa de teste. A largura da placa de teste deve estar entre 48 e 60 mm. Projetada para uma placa com espessura nominal de 8,5 mm, ajuste com a lixa se necessario para limitar a deformacao das linguetas de mola a 0,5 mm. Eu protejo a parte superior do Arduino com folha de plastico rigido recuperavel de embalagens de produtos de consumo comum. Deixar um espaco entre a folha de plastico e o topo do Arduino na area do microcontrolador. Uma atualizacao foi feita, os pinos sao menos altos e com um chanfro maior para evitar possivel contato com as soldas.

Baixar

O modelo 3D intitulado "Arduino Uno + Protoboard" é uma solução prática e funcional para quem deseja otimizar a montagem de projetos eletrônicos utilizando uma placa Arduino Uno e uma protoboard. O design deste suporte foi cuidadosamente elaborado para garantir proteção e facilitar o uso do Arduino, ao mesmo tempo em que permite uma rápida instalação e remoção da breadboard.

### Características principais do modelo:

1. **Fixação do Arduino Uno**: O suporte apresenta quatro pinos projetados para manter o Arduino Uno firmemente preso, evitando movimentos indesejados durante o uso.

2. **Proteção Transparente**: O design inclui furos apropriados que permitem a adição de uma proteção transparente na parte superior do Arduino. Essa cobertura é importante para proteger os componentes eletrônicos contra poeira e contato acidental.

3. **Sistema de Gaveta**: Uma das inovações mais interessantes do suporte é o sistema de gaveta, que conta com linguetas de pressão para segurar a protoboard. Isso torna a troca de protoboards muito mais rápida e prática, facilitando a experimentação e a prototipagem.

4. **Dimensões Específicas**: O modelo foi projetado para acomodar placas com uma largura variando entre 48 mm e 60 mm e uma espessura nominal de 8,5 mm. O autor recomenda ajustes manuais com uma lima, se necessário, para garantir que a deformação das lingas de mola não ultrapasse 0,5 mm.

5. **Material de Proteção**: O autor optou por usar uma folha de plástico rígido recuperável de embalagens como proteção superior. Essa escolha é ótima para a sustentabilidade e para evitar custosas aquisições de materiais adicionais.

6. **Espaço para Microcontrolador**: Um espaço é deixado entre o plástico e o topo do Arduino, especialmente na área do microcontrolador, para garantir que não haja sobreaquecimento ou interferência no funcionamento.

### Atualizações Técnicas:

Recentemente, o design foi atualizado para incluir pinos mais baixos com um chanfro maior. Essas alterações visam minimizar o risco de contato acidental com as soldas, oferecendo maior segurança e confiabilidade durante o uso.

### Conclusão:

O modelo "Arduino Uno + Protoboard" é uma excelente adição para entusiastas da eletrônica, makers e educadores que desejam um sistema eficiente e seguro para trabalhar com protótipos. Com seu design considerado, este modelo não apenas melhora a experiência do usuário, mas também proporciona uma abordagem mais organizada e profissional na prototipagem eletrônica. A impressão 3D permite que cada usuário faça pequenas adaptações, garantindo que o suporte atenda perfeitamente às suas necessidades.
