Arduino controlado fotogrametria 3D scanner

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Arduino controlado fotogrametria 3D scanner

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

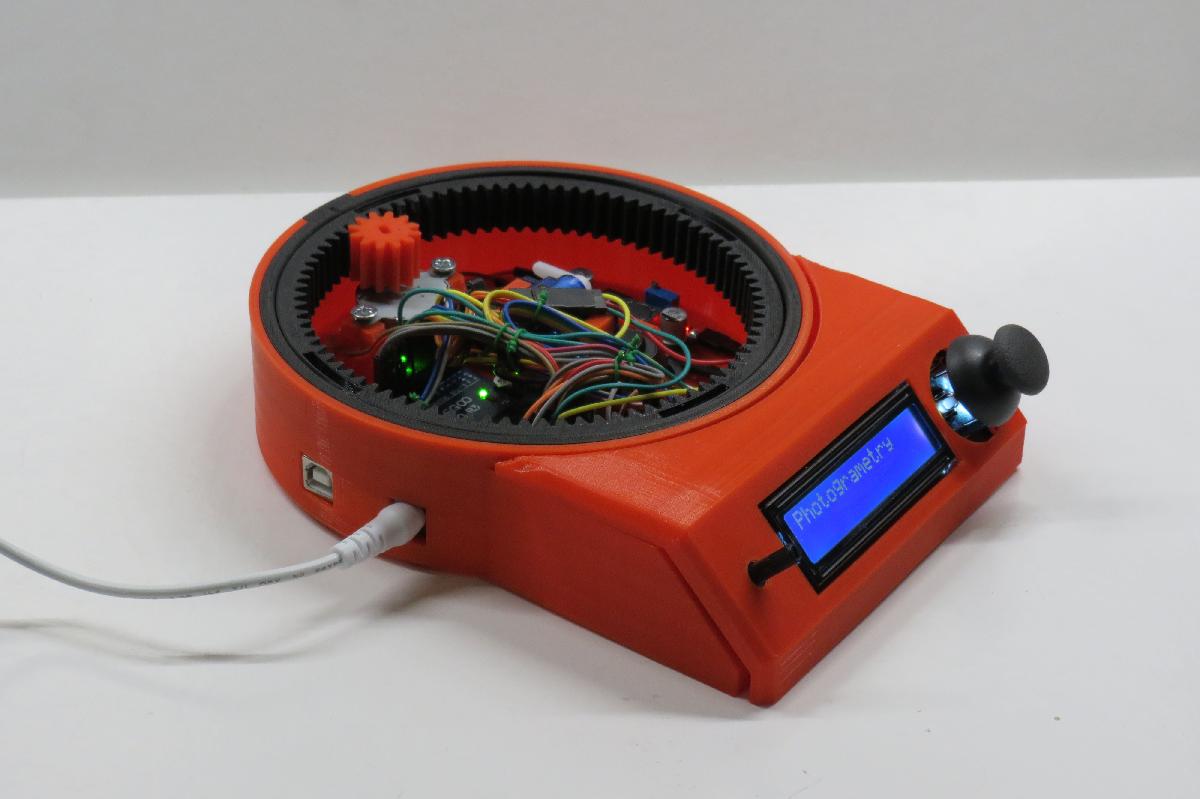

Arduino controlado fotogrametria 3D scanner foi projetado para Impressora 3D. O vídeo pode ser encontrado aqui: https://youtu.be/SAgiv4o8rxQ Os arquivos de origem STL e Editable Fusion 360 podem ser encontrados aqui: https://bbprojects.technology/collections/stl-fusion-360-source-files/products/arduino-controlled-photogrammetry-3d-scanner-files Este toca-discos é uma versão nova e melhorada da minha versão de manivela manual (Pode ser encontrada aqui: https://www.thingiverse.com/thing:3723618). Muitas pessoas me sugeriram que eu deveria colocar um motor de passo nele para obter algumas fotos cinematográficas muito agradáveis. Foi exatamente o que eu fiz. Eu dei a ele um pouco mais de funcionalidade do que apenas um toca-discos cinematográfico regular. Eu adicionei a possibilidade de usar a plataforma giratória como um equipamento para capturar fotos 360 graus em torno de um objeto. As fotos estão sendo tiradas por um smartphone conectado a um controle remoto Bluetooth localizado dentro da plataforma giratória. Acabei de usar a solução mais direta, óbvia e simples para capturar essas fotos, que era usar um servo para pressionar um botão em um controle remoto Bluetooth. Eu fui para esta solução devido ao fato de que os produtos da Apple tendem a não gostar dos módulos Bluetooth HC-05 e HC-06 e se recusam a se conectar a eles. Tenho certeza de que uma solução mais limpa e durável é usar esses módulos HC-05 ou HC-06 e conectá-los a um dispositivo Android. A quantidade de fotos que devem ser tiradas pode ser determinada pelo usuário, variando de 2 fotos a 200 fotos. Esses valores podem ser facilmente ajustados no programa Arduino. As fotos tiradas podem ser convertidas posteriormente em um modelo 3D usando um software de fotogrametria. O software de fotogrametria que utilizo é o Autodesk Recap Photo. No segundo menu, você pode encontrar a possibilidade de usar o toca-discos para fazer fotos cinematográficas incríveis de seus objetos. Neste modo, a plataforma giratória gira uma certa quantidade de voltas a uma velocidade constante escolhida pelo usuário que varia de 1 a 17 RPM (velocidade do motor de passo). O terceiro e último menu permite que o usuário controle manualmente a mesa giratória e traga a placa para a posição desejada na velocidade preferida. Todas as partes mecânicas desta mesa giratória são completamente impressas em 3D. O rolamento, por exemplo, é um print-in-loco que funciona muito bem para esta aplicação. A impressão 3d (sabe como funciona?) no lugar de objetos em movimento aumenta a simplicidade da compilação. A razão pela qual eu não conectei o servo e o motor de passo ao regulador de 5V a bordo e usei um conversor de fivela extra é porque o motor de passo e o servo atraem muita corrente. Toda vez que o motor de passo girava ou parava, a luz de fundo no LCD ficava mais brilhante e mais fraca devido à flutuação na tensão. O uso de um conversor de buck extra retira a carga do regulador de bordo de 5 volts. O vídeo pode ser encontrado aqui: https://youtu.be/SAgiv4o8rxQ Mais informações podem ser encontradas aqui: https://hackaday.io/project/168301-arduino-controlled-photogrammetry-3d-scanner componentes utilizados: 1 × servo motor 9g link: https://www.banggood.com/TowerPro-SG90-Mini-Gear-Micro-Servo-9g-For-RC-Airplane-Helicopter-p-1009914.html?p=E01411629100201406T1&custlinkid=359550 Tela LCD azul de 1 × 1602 link: https://www.banggood.com/Geekcreit-IIC-I2C-1602-Blue-Backlight-LCD-Display-Screen-Module-For-Arduino-p-950726.html?p=E01411629100201406T1&custlinkid=669170 1 × Arduino uno link: https://www.banggood.com/Wholesale-Arduino-Compatible-R3-UNO-ATmega16U2-AVR-USB-Board-p-68537.html?p=E01411629100201406T1&custlinkid=669183 1 × Placa de protótipo de dupla face 4cmX6cm tipo: 107822J2H link: https://www.banggood.com/Geekcreit-40pcs-FR-4-2_54mm-Double-Side-Prototype-PCB-Printed-Circuit-Board-p-995732.html?p=E01411629100201406T1&custlinkid=669188 1 × regulador de descida DC-DC link: https://www.banggood.com/LM2596-DC-DC-Verstellbar-Step-Down-Schaltregler-Power-Supply-Module-p-88252.html?p=E01411629100201406T1&custlinkid=255154 1 Joystick de × link: https://www.banggood.com/JoyStick-Module-Shield-2_54mm-5-pin-Biaxial-Buttons-Rocker-for-PS2-Joystick-Game-Controller-Sensor-For-Arduino-p-1566502.html?rmmds=search&cur_warehouse=CN Motor de passo de 1 × e condutor link: https://www.banggood.com/28YBJ-48-DC-5V-4-Phase-5-Wire-Stepper-Motor-With-ULN2003-Driver-Board-p-74397.html?rmmds=search&cur_warehouse=CN Controle remoto Bluetooth de 1 × link: https://www.banggood.com/Multifunctional-Bluetooth-Remote-Control-Gamepad-For-BlitzWolf-VR-Glasses-p-1041787.html?rmmds=search&cur_warehouse=CN Ferramentas utilizadas: Filamento PLA 3D Fila: https://www.banggood.com/Creality-3D-White-or-Black-or-Yellow-or-Blue-or-Red-1KG-1_75mm-PLA 3D Fila-Filament-For-3D-Printer-p-1290153.html?p=E01411629100201406T1&custlinkid=926158 impressoras 3D recomendada: https://www.banggood.com/Creality-3D-Ender-3-Pro-V-slot-Prusa-I3-DIY-3D-Printer-Kit-p-1346320.html?p=E01411629100201406T1&custlinkid=677427 PayPal: https://paypal.me/BrockenBrian Sinta-se à vontade para dar uma olhada nos meus outros projetos: Battlebot antipeso imprimível em 3D: Bulldog: https://www.thingiverse.com/thing:4623536 Foguete edf inspirado na SpaceX: https://www.thingiverse.com/thing:4606751 Servo/caixa de velocidades de elevado binário impresso em 3D versão 2: https://www.thingiverse.com/thing:4547703 UMC - Controlador de movimento universal: https://www.thingiverse.com/thing:4245315 Cartão de presente de catapulta Davinci imprimível em 3D: https://www.thingiverse.com/thing:4067668 Arduino controlado fotogrametria 3D-scanner: https://www.thingiverse.com/thing:3958326 Mesa giratória totalmente imprimível em 3D: https://www.thingiverse.com/thing:3723618 RC FPV tank rover: https://www.thingiverse.com/thing:3587738 Cartão de presente de carro de enrolamento totalmente imprimível em 3D: https://www.thingiverse.com/thing:3308710 Servo/redução de engrenagens de alto torque imprimível em 3D: https://www.thingiverse.com/thing:3292860 Caixa do banco de capacitores de alta tensão 'BOOM box': https://www.thingiverse.com/thing:2980012 Subby o robô assinante interativo do youtube: https://www.thingiverse.com/thing:2928254 || da mão do robô protótipo de prótese de mão biônica: https://www.thingiverse.com/thing:2838239 Atuador linear imprimível em 3D: https://www.thingiverse.com/thing:2783959 Mini besta imprimível em 3D: https://www.thingiverse.com/thing:2710472 Robô aranha de 8 pernas: https://www.thingiverse.com/thing:2470882 melhor rolamento imprimível em 3D: https://www.thingiverse.com/thing:2349065 Tenha um bom dia!

Baixar

A impressão 3D é um processo de criação de um objeto físico a partir de um modelo 3D digital. É um processo de manufatura aditiva que cria um objeto colocando camadas sucessivas de material, normalmente plástico ou metal, até que a forma desejada seja construída.

Ele tem sido usado para fazer de tudo, desde brinquedos e joias até próteses e até casas.

A fotogrametria é uma técnica para medir e analisar as características físicas de um objeto usando fotografias tiradas de diferentes ângulos. O scanner 3D digitaliza objetos com lasers ou feixes de luz para criar um modelo 3D que pode ser usado em vários campos como medicina, arquitetura, engenharia etc.
