Arco de Luz Facil e Rapido usando PVC (instrucoes FR)

Escritório

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Arco de Luz Facil e Rapido usando PVC (instrucoes FR)

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

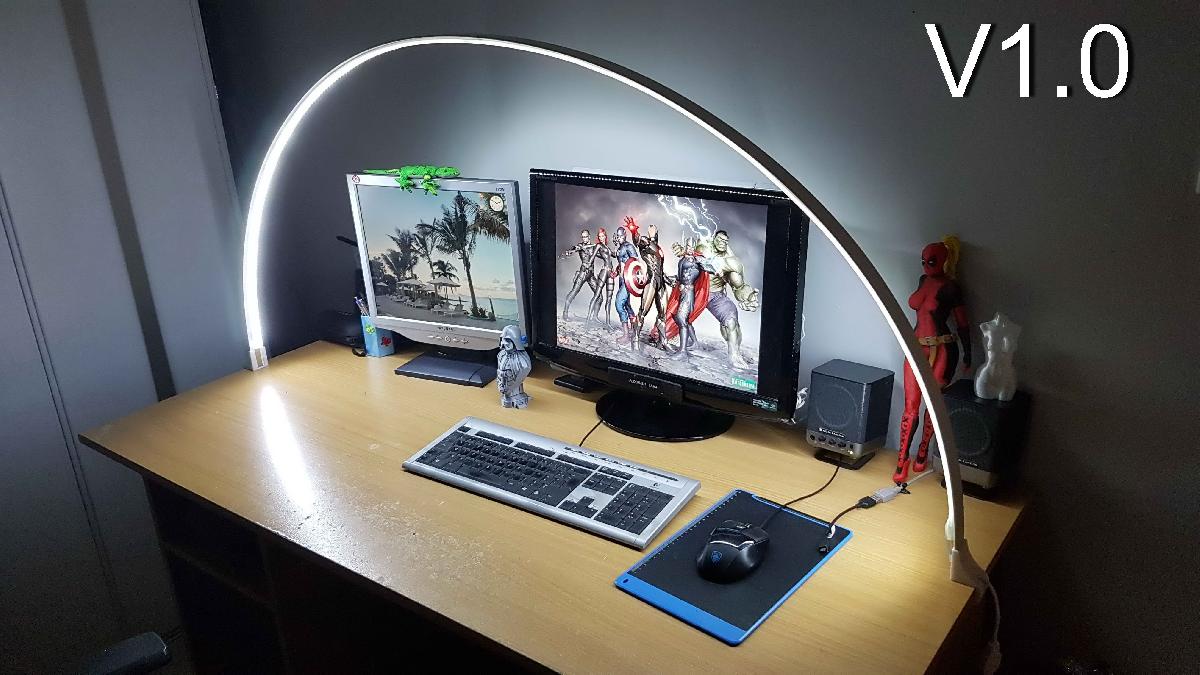

Arco de Luz Facil e Rapido usando PVC (instrucoes FR) foi projetado para Impressora 3D. MAJ: Veja a nova versao para melhor fixacao tipo grampo.Por favor, de uma olhada na nova versao atualizada com melhores clipes aqui:https://www.thingiverse.com/thing:4078758MAJ: adicao do arquivo .step para personalizar, se necessario, os componentes.MAJ 10.08.19:-Adicao dos suportes para mesas isoplana ou tabuas de 38mm de espessura-Adicao de 3 tipos de clipes de fixacao para 3 tipos de fita de LED e o arquivo .step-Mudanca do Bloco Cache com uma altura ligeiramente maior para permitir a passagem de um cabo mais grosso-Adicao do arquivo .step para personalizar os clipes para manter a fita.Arco luminoso para escritorio. Menos restritivo e mais rapido de implementar do que um totalmente impresso em 3D.Basta imprimir os suportes para a mesa. Arco feito com um PVC plano de 30mm X 3mm X 214mm (260mm encurtado).Total de tempo de impressao em 0.2mm de altura de camada, a velocidade de 50mm/s: cerca de 4h30 contra cerca de 50-60 horas para o outro, menor.PS: possibilidade de fazer um arco de uma extensao mais curta... Ou mais longa.-O "bloco cache" serve para fechar o buraco permitindo a passagem da fita LED, enquanto permite a passagem livre do cabo de alimentacao menor.-O "Conector fitaX2" serve para aumentar a extensao total unindo duas placas de PVC da mesma dimensao (30mm de largura e 3mm de espessura). Eu fiz essa juncao, mas nao precisei usa-la, entao nao sei se funciona. Normalmente deveria funcionar.-Para a espessura, para colocar os suportes, e previsto para tabuas ou mesas com uma borda saliente de espessura padrao de 18mm. A flexibilidade do PVC plano prende mecanicamente os suportes nas bordas (cf. foto).-O uso dos clipes de fixacao para fita LED e previsto para evitar colar fita adesiva ou para montagem e desmontagem. Caso contrario, os clipes permitem centralizar corretamente a fita no meio do plano.Para as impressoes em si, voce precisara:1 Suporte para fita (suportes: sim)1 Suporte de fita solido (suportes: nao)1 Bloco Cache (suportes: sim)(Opcional: -conector fitaX2 se necessario-Clipes de fixacao para fita LED preveja cerca de 1 clipe a cada 10cm)e e tudo.Fora da impressao 3D: Placa PVC de 3cm de largura e 3mm de espessura e fita LED (minimo 5050 a 60 LED/metro a luz branca para uma boa iluminacao). E fita dupla face se nao quiser imprimir os clipes ou para estetica sem clipes ou outros. Conforme necessidade. ;)PS: conselho ao fazer a instalacao no caso de: colocar a fita dupla face no PVC plano antes de coloca-lo nos suportes na mesa, e depois de colocados, colar a fita LED na fita, por dentro, para evitar o esforco contrario de flexao do arco pela fita LED.

Baixar

O modelo 3D intitulado "Arco de Luz Fácil e Rápido usando PVC" é uma solução prática para criar um arco luminoso que pode ser utilizado em ambientes como escritórios. O projeto combina impressão 3D com o uso de materiais acessíveis, como uma chapa de PVC e fita LED, para oferecer uma alternativa mais rápida e menos complexa em comparação com arcos feitos inteiramente em impressão 3D.

### Descrição Geral do Modelo:

- **Materiais Necessários:**
- Chapa de PVC com dimensões de 30mm x 3mm x 214mm ou 260mm (encurtando conforme necessidade).
- Fita LED (recomendado o modelo 5050, com pelo menos 60 LEDs por metro, para boa iluminação).
- Fita adesiva dupla face (opcional, caso não deseje usar grampos de fixação).

- **Componentes a Serem Impressos:**
1. Suporte para fita (sim).
2. Suporte para fita sólido (não é necessário).
3. Bloco Tampa (sim).
4. Opcional: Conector fitaX2 (se necessário) e grampos de fixação (aproximadamente um grampo a cada 10cm).

### Atualizações e Melhorias:

O autor do modelo fez várias atualizações ao longo do tempo, visando melhorar a funcionalidade e a personalização da montagem. Algumas das principais atualizações incluem:

- **Versão Atualizada:** Uma nova versão com grampos de fixação otimizados foi disponibilizada, permitindo melhor encaixe da fita LED.
- **Arquivo .step Adicionado:** Permite customização dos componentes, caso o usuário prefira fazer modificações.
- **Suportes Adicionados:** Novos suportes foram projetados para mesas isotérmicas ou tábuas com espessura de 38mm.
- **Tipos de Grampos:** Introdução de três tipos de grampos para diferentes fitas LED.
- **Ajustes nas Dimensões do Bloco Tampa:** Aumentou a altura para permitir a passagem de cabos mais grossos.

### Montagem e Dicas:

Para facilitar a montagem e garantir que a fita LED não deformasse o arco, o autor recomenda colocar a fita adesiva na chapa de PVC antes de fixá-la aos suportes da mesa. Isso evita pressão e flexão indesejada da estrutura após a instalação da fita LED.

### Comparação de Tempo de Impressão:

- **Impressão Rápida:** O tempo estimado para imprimir as partes necessárias é de cerca de 4h30, usando uma altura de camada de 0.2mm e uma velocidade de 50mm/s. Em comparação, um projeto similar que fosse completamente impresso em 3D poderia levar de 50 a 60 horas.

### Conclusão:

O "Arco de Luz Fácil e Rápido usando PVC" é um projeto inovador que combina a versatilidade da impressão 3D com a praticidade de componentes simples. É uma excelente opção para quem deseja iluminar um espaço de trabalho de maneira rápida e eficiente, ideal tanto para entusiastas da impressão 3D quanto para aqueles que buscam soluções práticas para decoração e iluminação em ambientes.

Não deixe de imprimir e compartilhar este modelo 3d. Não deixe sua impressora 3D parada. Mas se você não tem uma impressora 3D ainda, escolha a sua agora.
