Aquecedor de Inducao IHMini para Dynavap

DIY

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Aquecedor de Inducao IHMini para Dynavap

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

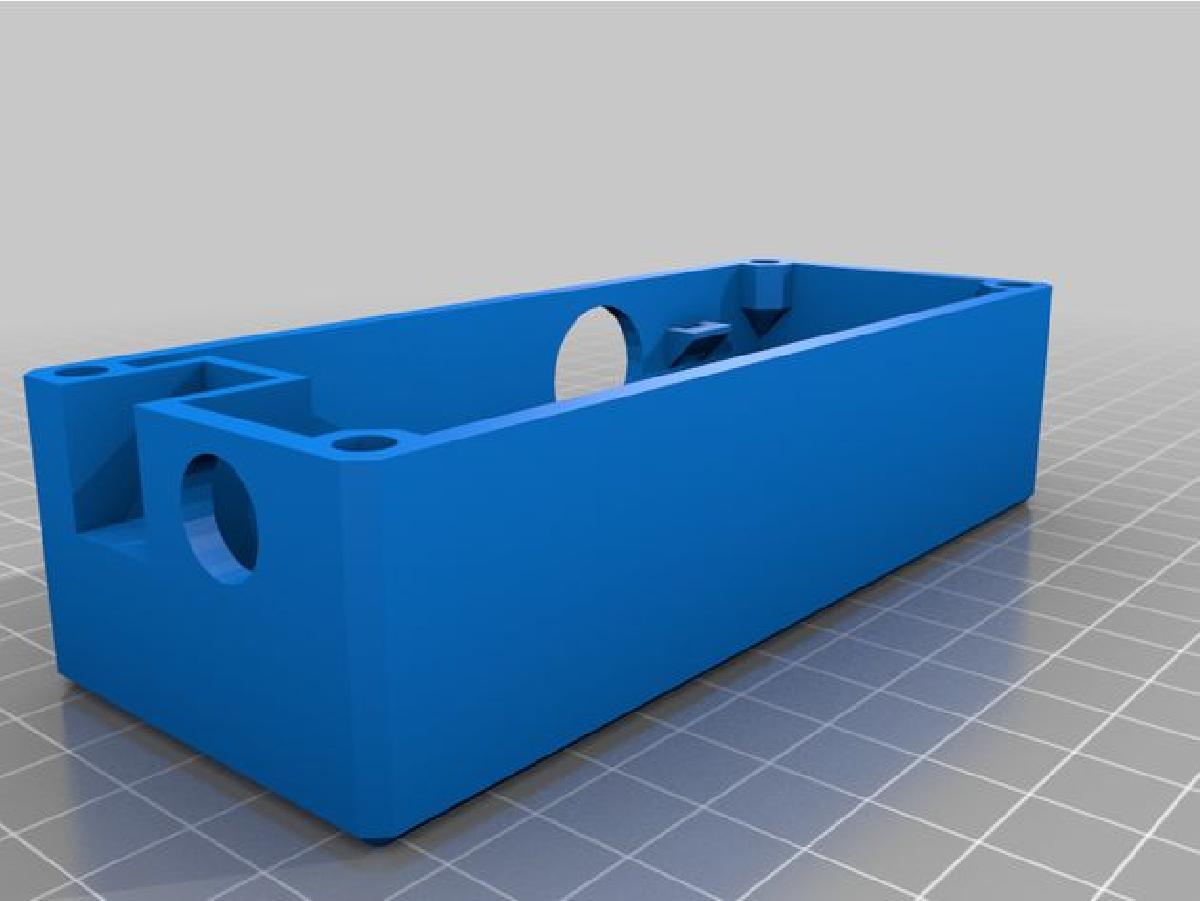

Aquecedor de Inducao IHMini para Dynavap foi projetado para Impressora 3D. Aquecedor por Inducao IH-MiniEu desenhei este IH com as medidas corretas para a placa Mini ZVS 12v e o Mosfet. Ele tem um interruptor para ativar a entrada externa de corrente (pode ser omitido).As medidas do IH-Mini sao 126x51x35mm.Sao necessarios no minimo 6 amperes para descarregar e no maximo 12,6v; se voce adicionar mais voltagem, ele queimara.A placa Mini ZVS foi modificada, trocando as 2 bobinas de inducao por duas menores e removendo um capacitor, o outro deve ser trocado para o lado oposto. A bobina de aquecimento deve ser soldada a placa, nao utilize os conectores que vem com ela para isso, eles devem ser removidos. Recomendo revisar a placa e, pelo menos, soldar as juncoes dos 2 mosfets que ela possui.Eu adicionei 2 capas com furos diferentes para melhor posicionar e visualizar a luz do led multicolorido, escolha a que preferir.Se voce quiser com uma bateria interna, eu desenhei este mesmo modelo com um buraco para a bateria, medindo 126x85x35mm, voce a encontra aqui: https://www.thingiverse.com/thing:6016217Componentes necessarios:1u Modulo Mini ZVS 5-12v ( https://es.aliexpress.com/item/1005001398172061.html )2u Bobina de inducao 47UH 3A ( https://es.aliexpress.com/item/32805045399.html )1u Mosfet 15amp 400w ( https://es.aliexpress.com/item/32807056033.html )1u Tubo de vidro Reposicao de "Cloudpor Cloutank M3" (OD 16mm x ID 12mm x Comprimento 35mm) ( https://es.aliexpress.com/item/4001042224823.html )1u Interruptor momentaneo ultrafino (19mm x 14mm) (voce deve dobrar as abas em direcao ao centro para ocupar menos espaco) ( https://es.aliexpress.com/item/1005003426685155.html )1u Led multicolorido RGB de mudanca lenta para o tubo de vidro ( https://es.aliexpress.com/item/4001118365019.html )1u Led normal (cor a ser escolhida pelo usuario) para indicar quando a entrada de corrente esta ativada (fica na altura do interruptor, em um pequeno furo na lateral)2u Resistores 680 Ohm (um para cada led)1u Interruptor ON-OFF-ON MTS-202 ( https://es.aliexpress.com/item/32916657592.html )1u Conector Femea 5.5mm x 2.5mm ( https://es.aliexpress.com/item/1005004073647480.html )Cabo AWG 18 ou mais grosso para a energiaCabo fino para LEDs e botao de ativacao2u Anel O de silicone ID 14mm ( https://es.aliexpress.com/item/32915436213.html )1u Tampao de silicone para parar o tubo de vidro com um pedaco de cortica por cima para que nao queime com a capo do Dynavap ( https://es.aliexpress.com/item/1005003669284388.html )Tampao de cortica cortado sob medida para ser colocado sobre o tampao de silicone anterior dentro do tubo de vidro.4u Porcas de inserto de latao OD 5mm e 5mm de comprimento para parafusos M3 ( https://es.aliexpress.com/item/1005004535859664.html )5u Parafusos M3 de 6mm (4u para a tampa e 1u para segurar a placa de carga Tipo-C) e 1u parafuso M 2.5 5mm para segurar o mosfet.Se voce gostou, clique em Curtir
