Apito de tubo

Brinquedos e Jogos

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Apito de tubo

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

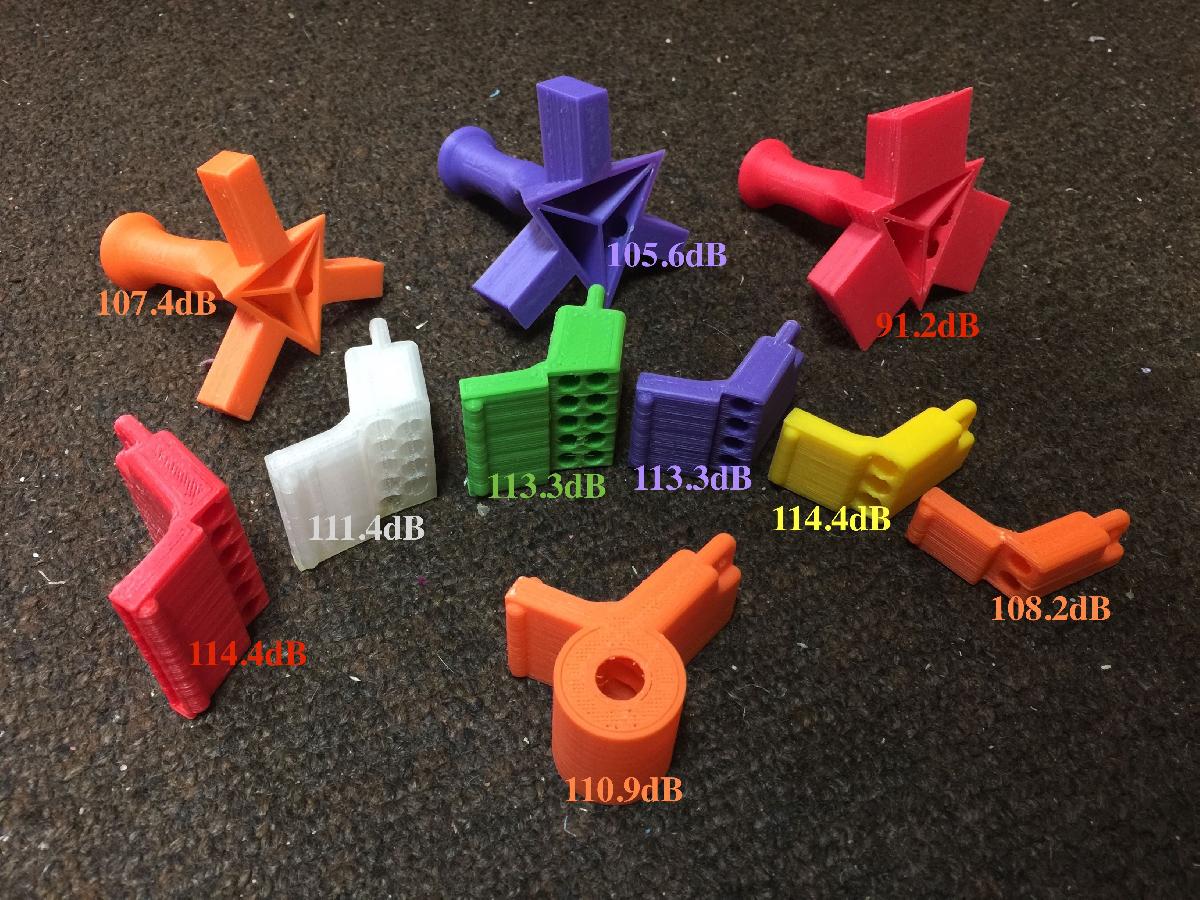

Apito de tubo foi projetado para Impressora 3D. AVISO: Este apito pode produzir som no nivel de um soprador de folhas, show de rock ou motosserra. A protecao auditiva e recomendada.Este apito faz barulho com base no mesmo conceito de fazer sons soprando sobre a abertura de uma garrafa.Ele possui 4 "tubos" de profundidade diferente, cada um criando um som de frequencia diferente. Eles se combinam para fazer um ruido muito alto em um pacote pequeno.O design inclui um buraco para um chaveiro, para que voce possa te-lo sempre a mao em caso de emergencia.Atualizacao 1: Devido a algumas imperfeicoes na impressao, achei dificil soprar atraves do apito (a saida estava muito restrita), entao eu a enlargei (Whistle_V2_10.stl). Consegui uma pressao sonora em decibeis maior, mas na verdade nao a considero restritiva o suficiente (nao consigo soprar por muito tempo), entao vou fazer uma terceira versao com a abertura entre as duas primeiras versoes.Eu tambem adicionei algumas protuberancias na boquilha, para que possa ser segurada na boca com os dentes — para que voce nao a cuspa pela sala enquanto tenta maximizar o medidor de dB...Atualizacao 2:A versao mais recente — Whistle_V3_12.stl — tem uma saida de ar mais restrita do que a V2, aumentando, portanto, a velocidade do ar (mesmo volume de ar em mesmo tempo, atraves de uma abertura menor resulta em maior velocidade), e esta dando melhores resultados.Acho que posso deixar a abertura ainda menor para mais melhorias...Atualizacao 3:Ok, gostei dos resultados da versao 4, Whistle_V4_13.stl. Ela consistentemente alcancou 112,7 dB, e cheguei a 113,2 dB (veja os detalhes do medidor).Proximo passo, fazer uma versao com 3 e 2 tubos; menores para serem mais convenientes no seu bolso ou no seu chaveiro. Vamos ver se elas continuam tao barulhentas.https://youtu.be/FM8kXS_-W4khttps://youtu.be/_c5vfjrDvrQAtualizacao 4:Adicionei versoes com 3 tubos e 2 tubos; elas nao sao tao barulhentas. Provavelmente tentarei um com 5 tubos, e ver se consigo obter mais volume dele...Tambem enviei outra versao do de 4 tubos — e um solido unico (alguem relatou dificuldade ao usar os arquivos .stl existentes (a boquilha nao aparecia/imprimia); se voce tiver esse problema, experimente Whistle_V4_one_solid.Atualizacao 5:Eu fiz um apito com 6 tubos (6-Tube_Whistle.stl); nao e tao barulhento quanto o de 4 tubos e e quase largo demais para a minha boca. Ate agora, o de 4 tubos ainda detem o recorde de dB para esses apitos.Atualizacao 6:Eu tentei uma outra variacao; duas fileiras de 5 tubos. 10-Tube_Whistle.stl Ainda cerca do mesmo volume; nenhuma mudanca significativa no volume, de um jeito ou de outro.Aqui esta um video de todas as medicoes do apito: https://youtu.be/zMTjigL1g2QAtualizacao 7:Versao 5 — Eu fiz alguns refinamentos na forma — movi o slot de saida de ar mais perto dos tubos e enlargei ligeiramente os tubos. Agora ele apita com muito menos esforco de sopro (nao requer tanta velocidade de ar). Eu so modifiquei uma variante; a de 3 tubos; o novo arquivo e 3-Tube_Whistle_V5.stlAte este ponto, eu estava imprimindo camadas de .25mm. Com os tubos aumentados, essa resolucao so produziria uma camada entre os tubos (eles imprimem horizontalmente), entao para o apito V5, usei camadas de .1mm.Atualizacao 8:Usando as modificacoes de design da Versao-5 (tubos de diametro maior, etc.), fiz uma variante de 9 tubos. Eu esperava que os tubos deslocados proporcionassem um melhor volume dado que o fluxo de ar sobre a segunda fileira de tubos nao estaria diretamente atras da primeira fileira. Nao fez muita diferenca; ainda esta nos mesmos niveis medios de dB que os outros.Atualizacao 9:Criou uma variante com uma "camara de ervilha", para ter aquele som tipico de apito de esportes.Voce deve imprimir a ervilha Pea.stl primeiro e coloca-la na camara de ervilha do apito 4-Tube_Pea_Whistle.stl enquanto o apito esta imprimindo, uma vez que ele tenha impresso camadas suficientes (para que o cabecote de impressao nao a atinja). Ela ficara enclausurada quando a impressao terminar. O "buraco" superior na camara de ervilha sera "fechado" por uma unica camada de passagem, que devera ser cortada. Deve ser impressa com camadas de .1mm.Atualizacao 10 (17-out-2015):Tentei uma forma de design totalmente nova usando o mesmo principio de tubo... apos dois designs falhos, o terceiro funcionou... o resultado? Um apito em forma de "Piramide" com 3 tubos. 3-Tube_Pyramid_17.stl E o mais silencioso de todos esses apitos de tubo (mas ainda alto), mas parece mais legal! Impresso com camadas de .25mm.(Trabalhando em uma variacao de 9 tubos disso... fique atento).Atualizacao 11 (18-out-2015):Terminei e imprimi o design de piramide de 9 tubos 9-Tube_Pyramid_21.stl; nao e nem tao barulhento quanto a piramide de 3 tubos, entao provavelmente nao vou continuar a explorar esse padrao.Atualizacao 12 (24-out-2015):Ok, eu tinha que completar o conjunto de apitos de piramides com uma versao de 6 tubos 6-Tube_Pyramid_20.stl. Melhorei os slots de fluxo de ar e consegui um volume decente dele (entre as piramides de 3 tubos e 9 tubos).

Baixar
