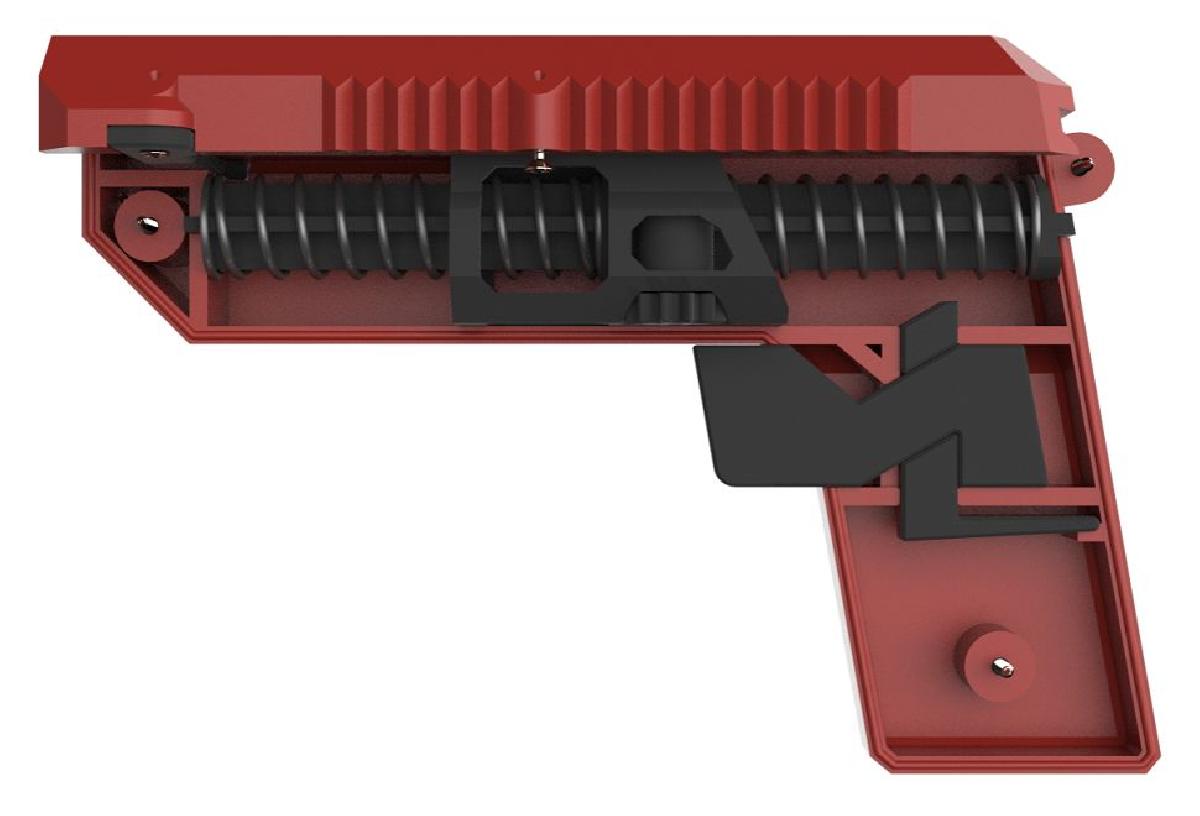

Sobre o objeto 3D Apenas mais um atirador de tampinhas

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Apenas mais um atirador de tampinhas foi projetado para Impressora 3D. Atualizacao: 05 de julho de 2022 Slide atualizado Melhorias de resistencia da carcaca esquerda/direita, catch e trigger furos para parafusos adicionados para prenderelasticos para reinicializacao da carcaca superior Atualizacao: 10 de marco de 2022 Video adicionado Dados do slide incluindo suporte carregados: SLIDE_WITH_SUPPORTS.stl Suportes do slide excluidos: SLIDE_SUPPORTS.stl A parte especial deste lancador de tampas e que a tampa nao sera apenas translacional, mas tambem rotacionalmente acelerada. Isso faz com que a tampa flutue como um frisbee. Assumindo que todas as partes moveis sejam impressas com 100% de preenchimento feito de PLA 3D Fila e que nao haja atrito, a tampa tera uma energia cinetica de cerca de 0,4 Joule, uma velocidade translacional de 15,25 m/s (55 km/h / 34 mph) e uma frequencia de rotacao de 10400 rpm. Suportes sao quase desnecessarios. A maioria das partes pode ser impressa com baixo preenchimento (usei 50% de preenchimento), mas voce deve imprimir o SLIDE.stl o mais solido possivel para aumentar sua resistencia (usei 70% de preenchimento). Lista de materiais Duas molas de compressao com especificacoes conforme mostrado na imagem (https://products.alfer.com/de/produkte/druckfeder-29886.html) (Na Alemanha esta disponivel na loja de materiais de construcao) Seis parafusos Ø2x6mm ou Ø2.5x6mm (depende de quao precisa sua impressora imprime os pequenos furos) Montagem Coloque o eixo da parte do engrenagem pelos furos no slide. Certifique-se de que a engrenagem esteja do lado do entalhe Coloque o disco na extremidade quadrada do eixo das engrenagens e fixe-o com um parafuso Coloque uma mola de compressao no guia Coloque o slide no guia. Certifique-se de que a parte mais grossa da extremidade traseira do guia mostre na mesma direcao que o entalhe do slide Coloque a outra mola de compressao no guia. Comprime este sanduiche no guia ate que ambas as extremidades do guia possam caber nas ranhuras da carcaca direita Insira o catch na carcaca direita Insira o trigger na carcaca direita Coloque a carcaca esquerda na carcaca direita. Certifique-se de que as ranhuras menores na carcaca esquerda tambem correspondam as extremidades dos guias. Fixe a carcaca com 3 parafusos. Insira a carcaca superior pela parte traseira e deslize-a ate a extremidade frontal. Coloque o driver atraves da carcaca esquerda e direita e fixe-o a carcaca superior com dois parafusos. Lubrifique as partes moveis internas com spray de silicone Ha um bolso cilindrico Ø5mm na parte interna da carcaca superior onde colei um pequeno ima para evitar que a tampa caia.

Baixar

**Modelo 3D: Apenas Mais um Atirador de Tampinhas**

### Introdução

O surgimento da impressão 3D revolucionou a forma como interagimos com projetos e produtos do cotidiano. Entre as inovações que essa tecnologia trouxe, um destaque especial é o modelo de lançador de tampinhas denominado "Apenas Mais um Atirador de Tampinhas". Este projeto não é apenas uma criação lúdica; com um design engenhoso e características que permitem que as tampinhas sejam lançadas com movimento rotacional, ele se destaca no mercado de brinquedos e DIY (faça você mesmo). Neste artigo, abordaremos em detalhes o projeto, suas atualizações, conceitos físicos envolvidos, materiais necessários e o processo de montagem.

### Descrição do Projeto

O "Apenas Mais um Atirador de Tampinhas" foi concebido para proporcionar uma experiência divertida, ao mesmo tempo que ensina princípios básicos da física, como energia cinética e movimento rotacional. O autor atualizou o arquivo em julho de 2022, após realizar melhorias significativas na estrutura do modelo, aumentando a resistência dos componentes e oferecendo uma experiência de uso mais fluida e durável.

Entre as características marcantes do projeto, destaca-se a capacidade de lançar tampinhas não apenas de forma translacional, mas também com uma rotação considerável, permitindo que elas flutuem no ar de maneira semelhante a um frisbee. Isso representa um avanço em relação a lançadores tradicionais, trazendo uma nova dinâmica ao ato de lançar tampinhas e ampliando o potencial para jogos e competições entre amigos ou familiares.

### Atualizações do Modelo

As atualizações estão documentadas claramente no arquivo do projeto. As melhorias incluem:

1. **Resistência Estrutural**: A estrutura do invólucro esquerdo e direito, assim como a pega e o gatilho, foram aprimoradas para resistir melhor ao uso contínuo. Isso é crucial para garantir a longevidade do produto, especialmente considerando que ele será utilizado repetidamente em sessões de jogo.

2. **Furos para Elásticos**: Com a adição de furos destinados a encaixar elásticos, a reinicialização do invólucro superior foi facilitada, proporcionando uma funcionalidade adicional que melhora a eficiência do lançador.

3. **Suportes para Impressão**: O autor disponibilizou dois tipos de arquivos STL para impressão: um inclui suportes para facilitar a impressão e outro não tem necessariamente esses suportes, permitindo que o usuário escolha de acordo com suas necessidades.

### Aspectos Físicos do Funcionamento

O funcionamento do "Apenas Mais um Atirador de Tampinhas" se baseia em princípios físicos fundamentais. O modelo permite que a tampinha, ao ser lançada, não apenas se mova para frente, mas também gire em torno de seu eixo. Essa combinação de movimentos assegura que a tampa seja lançada com uma energia cinética significativa, que no caso deste modelo pode atingir cerca de 0,4 Joule. Para temos de comparação, isso resulta numa velocidade de 15,25 m/s, equivalente a aproximadamente 55 km/h (34 mph), e uma frequência de rotação impressionante de 10.400 rpm.

Essa combinação de alta velocidade e rotação faz com que a tampinha se comporte de maneira semelhante a um frisbee, flutuando e voando mais longe que um simples lançamento em linha reta, o que enriquece a experiência de uso e permite uma gama maior de jogos possíveis.

### Materiais Necessários para Montagem

Para montar o lançador, alguns materiais são necessários. A lista de materiais é fundamental para quem deseja construir o modelo conforme especificado:

- **Duas molas de compressão**: Essenciais para o funcionamento do mecanismo de disparo. Para escolher as molas corretas, é importante observar as especificações no arquivo ou consultar a imagem disponibilizada pelo autor.

- **Seis parafusos**: Os parafusos têm medidas de Ø2x6mm ou Ø2,5x6mm, dependendo da precisão da sua impressora. Eles são utilizados para fixar as diferentes partes do lançador e garantir que tudo funcione em harmonia.

### Processo de Montagem

A montagem do "Apenas Mais um Atirador de Tampinhas" é uma experiência gratificante e educativa. A seguir, apresentamos o passo a passo para montar o lançador:

1. **Instalação da engrenagem**: Comece colocando o eixo da parte da engrenagem pelos furos no slide, garantindo que a engrenagem fique voltada para o lado do entalhe.

2. **Fixação do disco**: Em seguida, coloque o disco na extremidade quadrada do eixo das engrenagens e fixe-o utilizando um parafuso.

3. **Adição da mola**: Coloque uma mola de compressão no guia.

4. **Posicionamento do slide**: Insira o slide no guia, observando que a parte mais grossa da extremidade traseira do guia esteja alinhada com o entalhe do slide.

5. **Adição da segunda mola**: Coloque a segunda mola de compressão no guia.

6. **Compressão**: Comprime o conjunto no guia até que ambas as extremidades do guia possam caber nas ranhuras do invólucro direito.

7. **Inserção do catch**: Insira a pega (catch) no invólucro direito.

8. **Inserindo o gatilho**: Posicione o gatilho no invólucro direito.

9. **Juntando as carcaças**: Coloque o invólucro esquerdo sobre o direito, asegurando que as ranhuras menores correspondam corretamente às extremidades dos guias. Fixe tudo com três parafusos.

10. **Finalizando o invólucro superior**: Insira o invólucro superior pela parte traseira e deslize-o até alcançar a extremidade frontal.

11. **Montagem do driver**: Coloque o driver através dos invólucros esquerdo e direito e fixe-o ao invólucro superior com dois parafusos.

12. **Lubrificação**: Para garantir um funcionamento suave, lubrifique as partes móveis internas com spray de silicone.

13. **Imã de retenção**: Adicione um pequeno ímã em um bolso cilíndrico de Ø5mm, na parte interna do invólucro superior, para evitar que as tampinhas caiam.

### Considerações Finais

O "Apenas Mais um Atirador de Tampinhas" é mais do que um simples brinquedo; é uma representação prática de conceitos de física e engenharia. A possibilidade de aprimorar o design e as funcionalidades com as atualizações oferecidas pelo autor torna essa criação uma excelente escolha para entusiastas de impressão 3D e para quem busca um projeto divertido que envolva criatividade, aprendizado e, claro, diversão.

Com a adoção de modernos princípios de design e construção, este modelo exemplifica bem como a impressão 3D pode ser utilizada não apenas para criar objetos utilitários, mas também para promover interação e aprendizado por meio da brincadeira. Experimente montar o seu e descubra o quanto é emocionante ver as tampinhas voando com estilo, como verdadeiros frisbees.
