Sobre o objeto 3D Anycubic I3 Mega silenciosa!

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

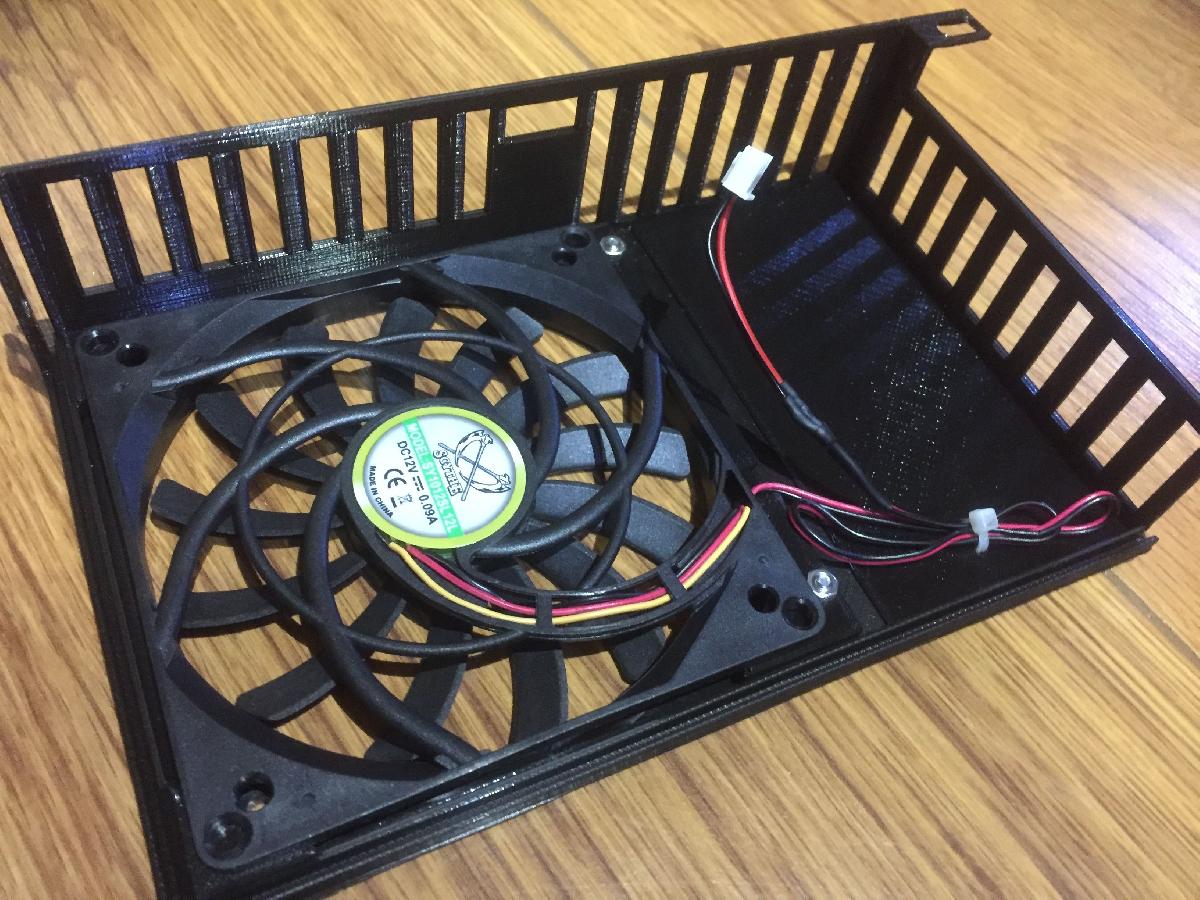

Anycubic I3 Mega silenciosa! foi projetado para Impressora 3D. PTO ventilador da fonte de alimentacao da Anycubic I3 Mega e barulhento. Eu queria instalar um ventilador Kaze-Jyu Slim (100x100x12 mm) que e particularmente silencioso. Ele deve ser montado sobre o suporte previsto para um ventilador de 100 mm, de forma que nao interfira nos capacitores e permita fechar o chassi da impressora.Basta fixa-lo cortando as abas para os parafusos do ventilador em cada canto do arquivo original, colar 2 triangulos em uma extremidade, inseri-lo no meio do suporte forcando um pouco e fixa-lo com a peca de bloqueio.Alguns furos de 3mm com a furadeira nos triangulos e na peca de bloqueio, usamos os parafusos longos fornecidos com o ventilador e aparafusamos 4 porcas M3.Para aqueles que ainda nao imprimiram o maravilhoso chassi da fonte de alimentacao do ml_blh, eu anexei alguns modelos com os triangulos ja no lugar. Nesse caso, nao e necessario parafusar o ventilador, a peca de bloqueio e apenas inserida em pinos. Voce pode segurar a peca de bloqueio com 2 parafusos M3x8mm. (veja as ultimas imagens)A montagem nao toca nos capacitores da fonte de alimentacao e nao interfere na instalacao da parte inferior da impressora (sera necessario gira-la em 180° para uma boa ventilacao pelas aberturas)Eu escolhi colocar o ventilador da fonte soprando em direcao aos componentes. A impressora estando em um compartimento com ventilacao limpa, os fluxos de ar nao sao perturbados. O ventilador da fonte de alimentacao gira a 1000 rpm, outro identico esta fixado na parede inferior do chassi e resfria efetivamente a placa-mae e os drivers 2208. Tambem e necessario substituir o ventilador direito da cabeca de impressao por um Noctua de 40mm, e durante uma impressao, o silencio e impressionante!Edicao: Varias versoes mais ou menos vazadas sao fornecidas. Se voce colocar o ventilador em modo de extracao, considere imprimir a peca de bloqueio em modo espelho em seu maior comprimento para permitir a passagem do cabo do ventilador.Edicao 2: O ultimo stl posiciona o ventilador do lado oposto aos capacitores.

Baixar

O modelo 3D intitulado “Anycubic I3 Mega silenciosa!” é projetado para ser utilizado com a impressora 3D Anycubic I3 Mega e tem como principal objetivo resolver um problema comum enfrentado por muitos usuários: o barulho excessivo do ventilador da fonte de alimentação. O autor do arquivo desenvolveu uma solução que permite a modificação do ventilador da fonte, substituindo-o por um modelo mais silencioso, o Kaze-Jyu Slim (100x100x12 mm).

### Descrição do Modelo
O design do modelo foi cuidadosamente pensado para garantir que o novo ventilador seja montado de forma segura sobre o suporte previsto, sem interferir com os capacitores da fonte de alimentação e permitindo que o chassi da impressora seja fechado adequadamente. Isso é crucial para a segurança e a funcionalidade do equipamento.

#### Processo de Montagem
A montagem envolve algumas etapas simples:
1. **Corte das abas**: O usuário deve cortar as abas do modelo original, que são destinadas aos parafusos do ventilador, em cada canto do suporte.
2. **Colagem de Triângulos**: Em uma extremidade, são colados dois triângulos que ajudarão na fixação do ventilador.
3. **Fixação**: Inserir a peça editada no meio do suporte e fixá-la utilizando uma peça de bloqueio.
4. **Furação**: É necessário furar alguns pontos de 3 mm nos triângulos e na peça de bloqueio para facilitar a instalação dos parafusos longos do ventilador, usando porcas M3 para garantir firmeza.

O autor também disponibilizou versões do modelo que já incluem os triângulos pré-fabricados. Nessas versões, o ventilador pode ser segurado apenas com uma peça de bloqueio que se encaixa em pinos, simplificando ainda mais a montagem.

#### Considerações de Ventilação
Uma das preocupações principais ao modificar a configuração do ventilador é a ventilação adequada das partes internas da impressora. O projeto permite que a impressora seja girada 180° para otimizar a ventilação através das aberturas existentes no chassi, garantindo que todos os componentes, incluindo a placa-mãe e os drivers 2208, sejam refrigerados eficientemente.

### Performance e Silêncio
A instalação do ventilador Kaze-Jyu Slim promete uma significativa redução do ruído, operando a 1000 rpm, o que, junto com um ventilador Noctua de 40 mm na cabeça de impressão, resulta em um funcionamento quase silencioso durante as impressões. Essa melhoria torna o uso da impressora muito mais prazeroso, especialmente em ambientes onde o ruído pode ser uma distração.

### Extras e Alternativas
O autor mencionou que várias versões do modelo com diferentes vazamentos serão fornecidas, permitindo que os usuários escolham a configuração que melhor atende às suas necessidades. Caso o ventilador seja instalado em modo de extração, há a recomendação de imprimir a peça de bloqueio em modo espelho para permitir a passagem do cabo do ventilador.

### Conclusão
Esse modelo 3D é uma excelente solução para quem busca melhorar a experiência de uso da impressora 3D Anycubic I3 Mega, proporcionando não apenas um funcionamento mais silencioso, mas também uma melhoria na eficiência de resfriamento dos componentes críticos. A descrição detalhada do processo de montagem e as considerações práticas para a instalação demonstram um cuidado em tornar essa modificação acessível e eficaz para usuários com diferentes níveis de experiência em impressoras 3D.
