Antigap for use of flexible filament in the Sethi3D AiP3 1.75mm extruder.

Acessórios para impressoras 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Antigap for use of flexible filament in the Sethi3D AiP3 1.75mm extruder.

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

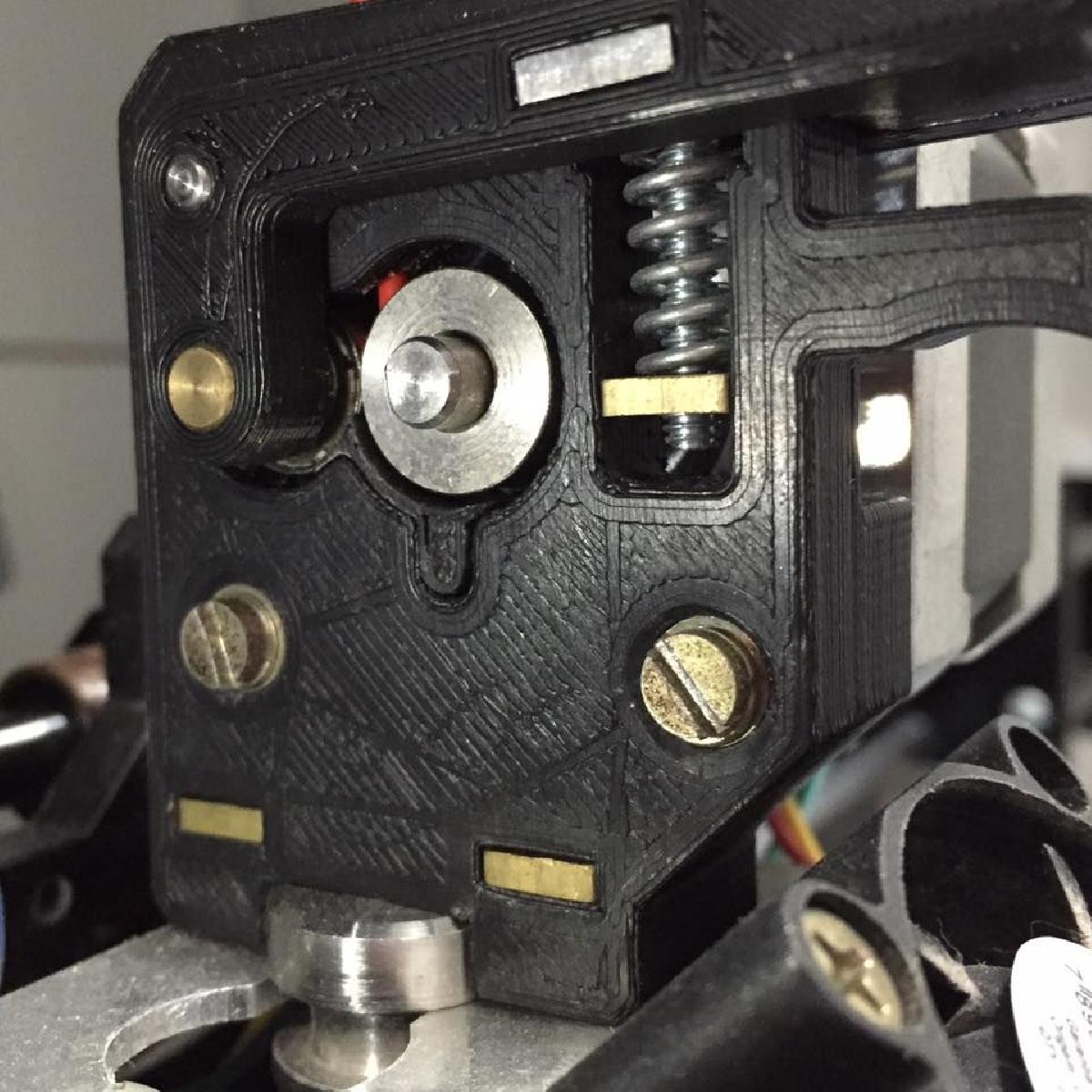

Antigap for use of flexible filament in the Sethi3D AiP3 1.75mm extruder. foi projetado para Impressora 3D. No extrusor da impressora Sethi3D AiP3 ha um pequeno espaco entre a regiao inferior do direct drive e o extrusor. Esse espaco faz com que filamentos flexiveis, devido a sua maleabilidade, escapem para fora do trajeto e embolem dentro do extrusor, as vezes ate saindo para as laterais. Essa pequena peca foi projetada para anular esse espaco com o intuito de possibilitar a utilizacao de filamentos flexiveis. E recomendado que a peca, por ser muito pequena, seja impressa com um generoso preenchimento. Apos a impressao, pode ser que seja necessario limar/lixar certas partes, dependendo do espaco que ha em cada extrusor. Para instalar, nao e preciso desmontar o extrusor. Basta retirar totalmente o filamento e em seguida encaixar pela lateral esquerda do extrusor a peca ate que o furo dessa fique alinhado com o furo de passagem do filamento no extrusor. DICAS: Temperatura: fazer um teste de temperatura ideal de impressao para o filamento utilizando alguma peca do tipo "torre oca" onde da pra ir alterando a temperatura e observando em que faixa a melhor qualidade surge. Ex.: www.youtube.com/watch?v=FSOPsRiiOZk Velocidade: lenta, muito lenta. Algo em torno de 15 a 20 mm/s. PS: Segue tambem o arquivo .SLDPRT (Solid Works) caso haja necessidade maior de alterar as medidas.

Baixar

O arquivo 3D intitulado "Antigap for use of flexible filament in the Sethi3D AiP3 1.75mm extruder" é uma peça projetada especificamente para otimizar a utilização de filamentos flexíveis em impressoras 3D, especialmente na impressora Sethi3D AiP3. Esta impressora tem um problema comum: um pequeno espaço entre a região inferior do sistema de "direct drive" e o extrusor. Este gap pode causar problemas com filamentos flexíveis, uma vez que sua maleabilidade pode levar a embolecimentos e escapamentos indesejados, comprometendo a qualidade da impressão.

### Características e Benefícios do Modelo:

1. **Objetivo da Peça**: O Antigap tem como função preencher este espaço, reduzindo a possibilidade de falhas durante a impressão com filamentos flexíveis. Isso é essencial para quem trabalha com materiais como TPU, que são bastante sensíveis à manipulação e requerem um controle mais rigoroso na alimentação.

2. **Impressão**: O autor recomenda imprimir a peça com um preenchimento generoso, dada a sua pequena dimensão. Isso ajuda a garantir que a estrutura seja robusta o suficiente para suportar a pressão do filamento durante o processo de extrusão.

3. **Acabamento**: Após a impressão, pode ser necessário realizar ajustes manuais, como limar ou lixar algumas partes da peça, dependendo do espaço encontrado em cada extrusor. Isso assegura um encaixe perfeito.

4. **Instalação Prática**: A instalação é bastante simples e não requer a desmontagem do extrusor. Com a remoção do filamento, o Antigap pode ser inserido pela lateral esquerda, alinhando o furo da peça com o furo de passagem do filamento no extrusor.

### Dicas de Impressão:

- **Temperatura**: Para otimizar a qualidade de impressão com filamentos flexíveis, é sugerido realizar testes de temperatura. Uma técnica útil é imprimir uma "torre oca", que permite ajustar e observar qual temperatura proporciona a melhor qualidade de extrusão.

- **Velocidade de Impressão**: Para garantir um resultado ainda melhor, a velocidade deve ser ajustada para um ritmo bem lento, entre 15 a 20 mm/s, o que ajuda na controle do material flexível.

### Suporte Adicional:

O autor incluiu um arquivo .SLDPRT (SolidWorks) como forma de permitir ajustes mais precisos nas medidas, caso a peça necessite de personalizações específicas para diferentes extrusores ou condições de impressão.

### Conclusão:

Este modelo 3D é uma solução prática e acessível para quem deseja explorar a impressão com filamentos flexíveis na Sethi3D AiP3, evitando problemas comuns de entupimento e falha na extrusão. Com as dicas fornecidas, os usuários podem maximizar suas chances de sucesso e garantir impressões de alta qualidade.
