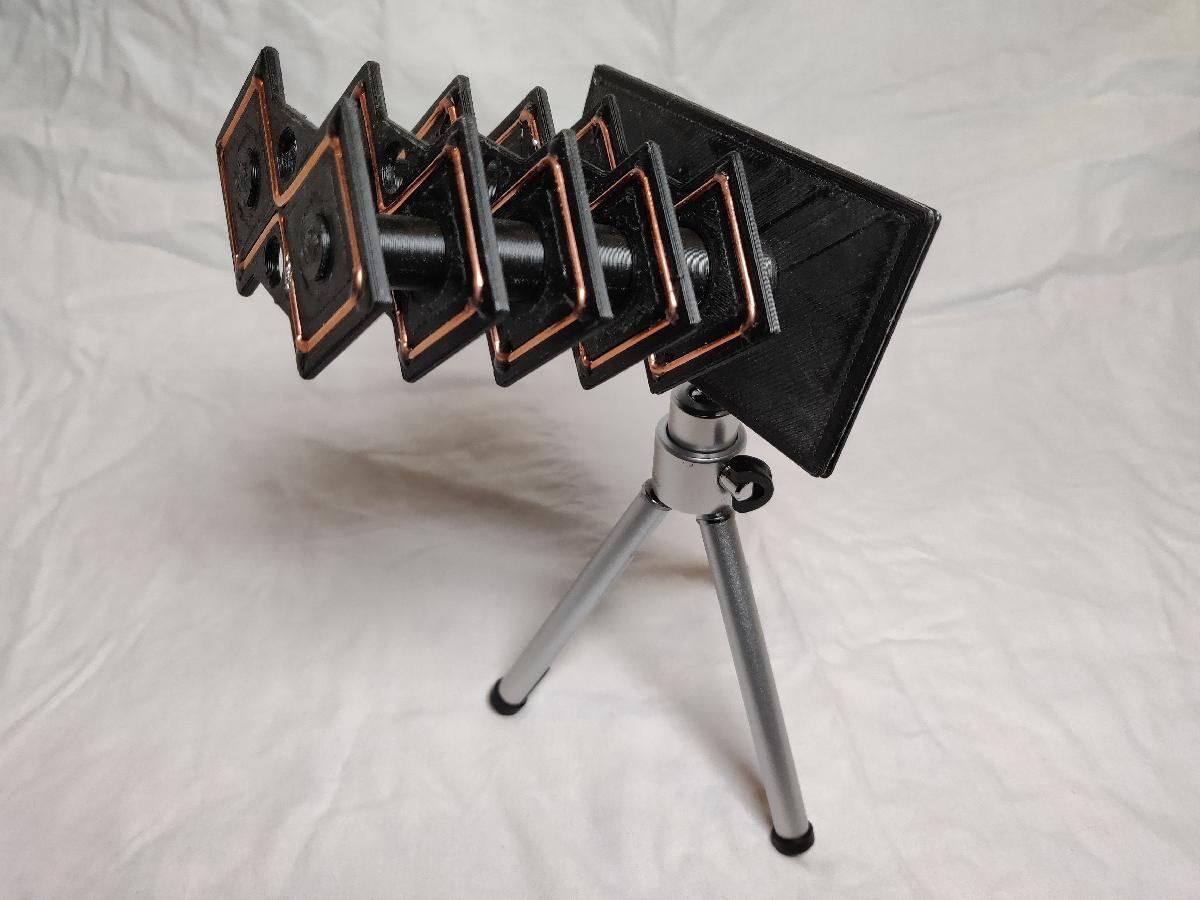

Antena Yagi Biquad WiFi 2.4GHz com refletor e distancias de elementos fixos

Eletrônica

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Antena Yagi Biquad WiFi 2.4GHz com refletor e distancias de elementos fixos

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Antena Yagi Biquad WiFi 2.4GHz com refletor e distancias de elementos fixos foi projetado para Impressora 3D. Eu me apoiei nos ombros de ReallyBigTeeth e Andrew McNeil (https://www.youtube.com/watch?v=TanbyHBKrvU) e adaptei um pouco o design: - fiz guias "em degraus" para que o elemento possa ser posicionado apenas da maneira ideal - os elementos parasitas tem furos de montagem de tamanhos diferentes para se encaixarem apenas em uma posicao nas guias: "a prova de tolos" ;) - adicionei um refletor feito de papel aluminio preso entre 2 elementos traseiros - a tampa de tras permite a montagem em tripe - usei fio de cobre de 2,5mm² (diametro de 1,8mm) - adicionei os arquivos ipt para personalizacao propria - adicionei muitas fotos detalhadas para ajudar na montagem Esse design pode resultar em um (veja a foto) SWR de 1,029 no canal 6 (2437MHz). Nao consegui medir o ganho, pois ultrapassou o limite do meu equipamento :) Esta e uma antena pequena e potente. Tamanho total aproximado: 14 cm x 11 cm x 5,5 cm.

Baixar

O arquivo 3D denominado "Antena Yagi Biquad WiFi 2.4GHz com refletor e distâncias de elementos fixos" apresenta um design inovador e funcional para a construção de uma antena Yagi, que é frequentemente utilizada para ampliar o sinal de Wi-Fi em frequências de 2.4GHz. Aqui estão os principais aspectos e características do modelo:

### Design e Funcionalidade

1. **Guias de Posicionamento**: O modelo conta com guias "comumente estreitas" que facilitam o posicionamento correto dos elementos da antena. Isso ajuda a garantir que cada elemento esteja na posição ideal para otimizar o desempenho da antena.

2. **Elementos Parasitas**: Os elementos parasitas são projetados com furos de montagem de tamanhos diferentes, de modo que só possam ser montados em uma posição específica. Isso evita erros de montagem, tornando o processo mais intuitivo e “a prova de tolos”.

3. **Refletor**: O design inclui um refletor feito de papel alumínio, que é eficientemente preso entre dois elementos traseiros da antena. O refletor é fundamental para direcionar o sinal e aumentar a eficiência.

4. **Montagem em Tripé**: A tampa traseira da antena permite a montagem em um tripé, proporcionando estabilidade e flexibilidade na instalação, tornando-a mais fácil de utilizar em diferentes ambientes.

5. **Material e Dimensões**: A antena utiliza fio de cobre de 2,5mm² (com diâmetro de 1,8mm), conhecido por sua excelente condução de eletricidade. As dimensões compactas da antena (14 cm de comprimento x 11 cm de largura x 5,5 cm de altura) fazem dela uma opção prática para instalações em áreas limitadas.

### Performance

O autor menciona que o design da antena pode resultar em uma relação de onda estacionária (SWR) de 1,029 no canal 6 (2437MHz), que é considerada uma excelente medida de eficiência. O ganho da antena não pôde ser medido pelo autor, pois superou a capacidade de seu equipamento, sugerindo que a antena oferece um desempenho robusto.

### Recursos Adicionais

- **Arquivos IPT para Personalização**: O autor incluiu arquivos IPT (Inventor Part Files), permitindo que usuários possam personalizar o design conforme suas necessidades.
- **Documentação Visual**: Muitas fotos detalhadas foram fornecidas para auxiliar na montagem da antena, o que pode ser extremamente útil, especialmente para aqueles que são novos nesse tipo de projeto.

### Conclusão

Este modelo de antena Yagi Biquad é uma solução prática e eficiente para quem busca melhorar o sinal de Wi-Fi, especialmente em situações onde a cobertura é limitada. Com seus recursos de design inteligente e materiais de qualidade, a antena promete um desempenho superior, combinando facilidade de montagem e resultados impressionantes.
