Antena LoraWAN 868 MHz
Eletrônica
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D Antena LoraWAN 868 MHz
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

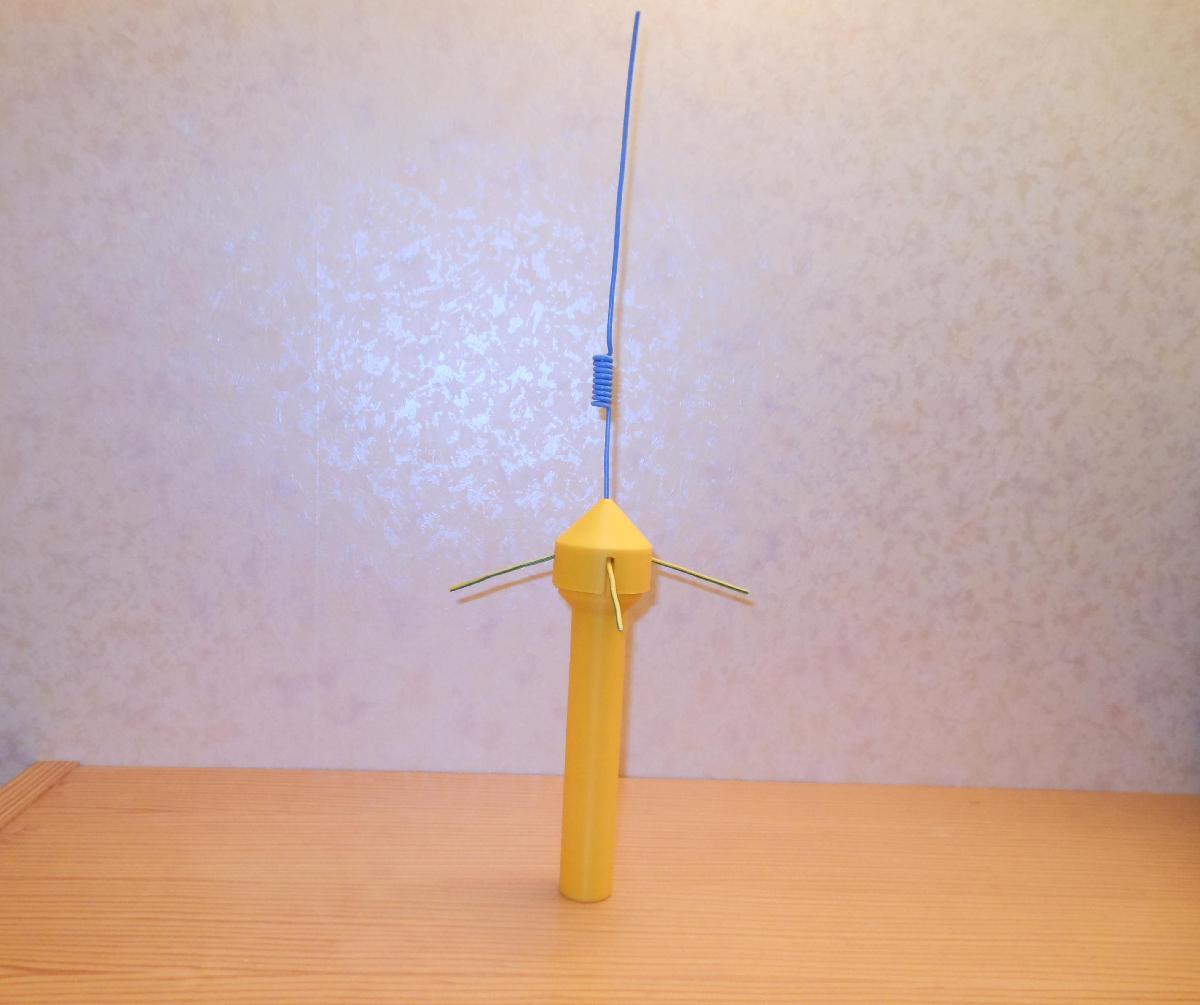

Antena LoraWAN 868 MHz foi projetado para Impressora 3D. Estas sao as pecas para construir uma antena LoRaWAN. As medidas na pic5 estao em milimetros e para 868 MHz.Eu uso fio de cobre isolado, diametro de 1,1 mm. A bobina tem 10 voltas em uma broca de 6 mm.E projetada para um conector N, entao um cabo de baixa perda como o RG-213 pode ser usado.Atualizacao (08.03.2020):Os radiais tem 86 mm de comprimento medidos ate o centro do conector e em um angulo de 110 graus em relacao a vertical.A versao 2 e fio de cobre de 1,6 mm sem isolamento. Aqui a bobina tem 12 voltas novamente em uma broca de 6 mm. Os radiais e as pecas impressas permanecem inalterados.
