Sobre o objeto 3D Anet e10 varas eixo X

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Anet e10 varas eixo X foi projetado para Impressora 3D. RECOMENDA-SE INSTALAR A NOVA VERSAO MELHORADA**https://www.thingiverse.com/thing:2977390Sistema de varas para eixo X da Anet E10.O perfil original foi mantido para proporcionar maior rigidez ao eixo e evitar desajustes ou perdas de passos dos motores e minimizar inercias.O objetivo desta melhoria e aumentar a qualidade da impressao, evitando oscilacoes ou ghosting do carro de rodas original e evitando desajustes.Material necessario:2 varas de 8 mm e 33,4 cm de comprimento, como opcao 4 aneis Seegers ou circlips de 15 mm.Pode-se usar a parafernalia original.E recomendavel imprimir o carro com pelo menos 1,6 mm de espessura de parede com Cura, ou 3 camadas de contorno/perimetro em Simplify, para proporcionar solidez a area onde a correia dentada se encaixa. Pelo menos 40% de preenchimento nesta peca e altura de camada de 0,2 mm.Imprimir o carro com suportes nas areas com voladizo. Nao usar suportes em buracos para parafusos e porcas. Nem no suporte do E3D V6, nem ao redor do buraco dos rolamentos Igus, porque nao e necessario e pode reduzir o diametro.Ha dois carros para escolher. Um normal e outro para acoplar autolevel.O carro possui dois orificios onde sao inseridas as porcas que seguram o E3D V6, ajudar-se do parafuso e nao colocar a tampa para inseri-las em seu alojamento, apertando o parafuso ate notar o limite.A correia dentada deve medir 79,1 cm, e sera inserida 2,5 cm por cada orificio superior dos rolamentos.E necessario mudar o sentido de giro do motor do eixo X no Marlin.O suporte do final de curso esta deslocado alguns mm para o final de curso, portanto, se voce ja tinha essa melhoria feita, e possivel que tenha que imprimir novamente.Para um melhor ajuste do eixo X:Os 2 parafusos que existem de cada lado do perfil X pela parte traseira e o proprio perfil fazem com que todo o peso do motor do extrusor que se encontra do lado esquerdo seja distribuido igualmente entre os dois motores do eixo Z, para evitar que, por sobreesforco de um lado, o motor esquerdo perca passos.Para ajusta-lo bem... O truque e deixar os parafusos soltos. Acessa-se pela parte de tras... A chapa onde sao aparafusadas as rodas possui um orificio pelo qual se acessa o parafuso que aperta a outra chapa contra o perfil... ao afrouxar as chapas onde ficam as rodas e as chapas do eixo Z, elas ficam soltas... Em seguida, tensione a correia assim obrigando que as 2 rodas de cada lado apoiem igualmente sobre seus perfis. E necessario tensionar o suficiente para que deslizem bem pelos perfis, sem que fiquem muito duras. E entao apertar os parafusos para bloquear essa tensao...Por fim, ajuste as rodas internas.E recomendavel imprimir tanto o carro, quanto os suportes das varas na posicao em que estao.

Baixar

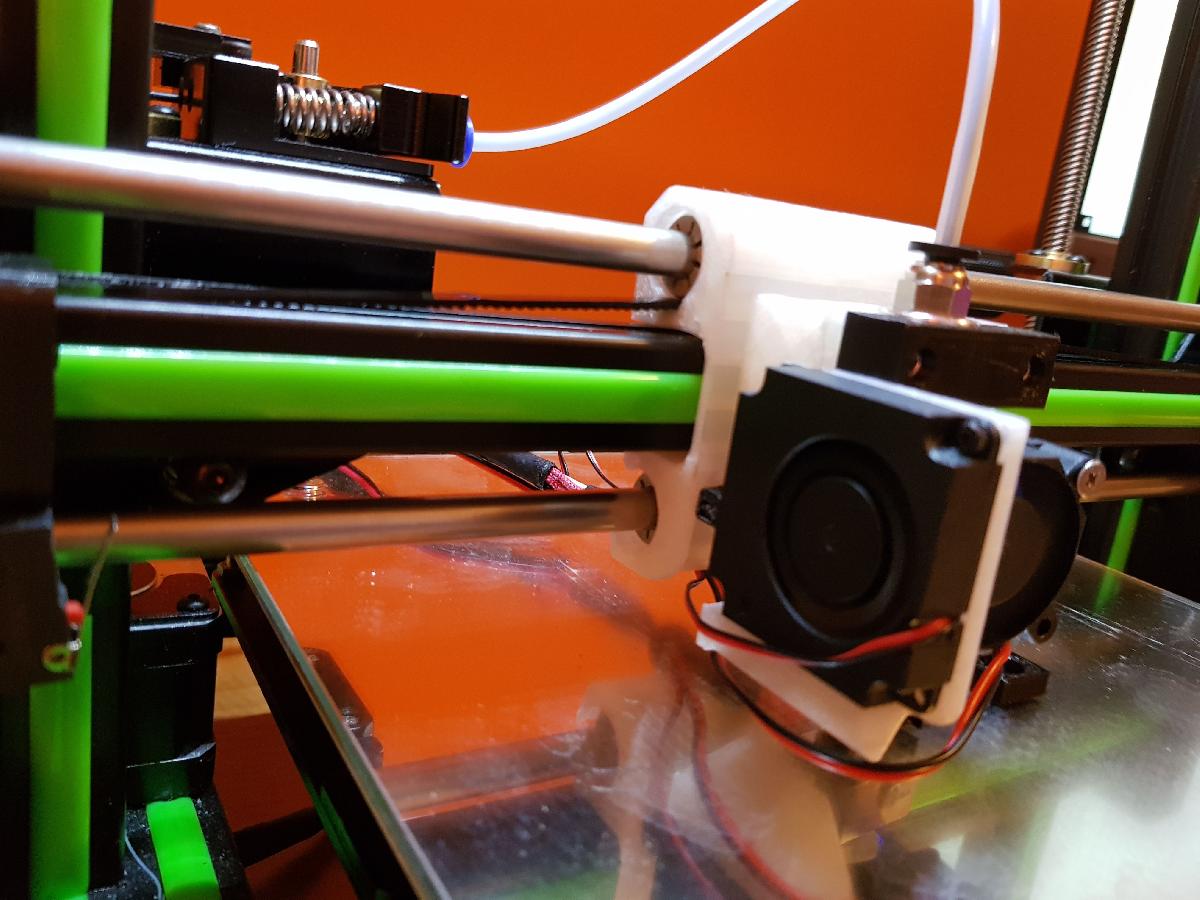

O arquivo "Anet e10 varas eixo X" é um projeto para impressão 3D de um sistema de varas para o eixo X de impressoras 3D Anet E10. A proposta visa melhorar a rigidez e estabilidade do carro que sustenta as rodas, resultando em impressões de maior qualidade, com menos oscilações e ghosting.

### Principais Características do Arquivo:

1. **Objetivo**: O design busca evitar desajustes no eixo X, minimizando a perda de passos dos motores e as inércias durante a impressão, o que pode impactar negativamente na qualidade do produto final.

2. **Material Necessário**:
- **Varas**: Duas varas de 8 mm e 33,4 cm de comprimento.
- **Acessórios**: Quatro anéis Seegers ou circlips de 15 mm podem ser utilizados como opcional.

3. **Recomendações de Impressão**:
- Utilize uma espessura de parede de pelo menos 1,6 mm ao imprimir na Cura, ou configure três camadas de contorno/perímetro no Simplify.
- Um preenchimento mínimo de 40% e uma altura de camada de 0,2 mm são recomendados para garantir a robustez da peça.
- Imprima o carro com suportes, especialmente nas áreas com voladizos, mas não utilize suportes em buracos para parafusos e porcas para evitar redução de diâmetro.

4. **Carro e Montagem**:
- Existem duas versões do carro: uma padrão e outra adequada para auto-nivelamento.
- O projeto inclui orifícios para a inserção de porcas que seguram o extrusor E3D V6. A montagem deve ser feita com cuidado, usando o parapente para ajudar a posicionar as porcas.

5. **Configurações e Ajustes**:
- A correia dentada compatível deve medir 79,1 cm, com uma inserção de 2,5 cm em cada orifício superior dos rolamentos.
- O sentido de rotação do motor do eixo X deve ser ajustado no firmware Marlin.
- O suporte do final de curso está deslocado, necessitando de nova impressão caso já tenha sido feito anteriormente.

6. **Ajuste do Eixo X**:
- O peso do motor do extrusor deve ser balanceado entre os motores do eixo Z para evitar perda de passos.
- Um truque importante é deixar os parafusos soltos durante o ajuste inicial para permitir um melhor alinhamento e distribuição do peso. Após tensionar a correia, os parafusos devem ser apertados para evitar que a tensão se perca.

### Conclusão:
A utilização deste modelo pode proporcionar melhorias significativas na qualidade das impressões da Anet E10, minimizando problemas comuns tais como ghosting e desajustes. Os detalhes técnicos e as recomendações de montagem são fundamentais para garantir um ótimo desempenho do eixo X, refletindo em impressões mais precisas e estáveis. É sempre aconselhável acessar as versões mais recentes dos arquivos e acompanhar as dicas de instalação para melhor aproveitamento.
