Anet A8 Montagem Direta E3D V6

Peças para impressoras 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Anet A8 Montagem Direta E3D V6 Curso 3D Curso 3D

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Anet A8 Montagem Direta E3D V6

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

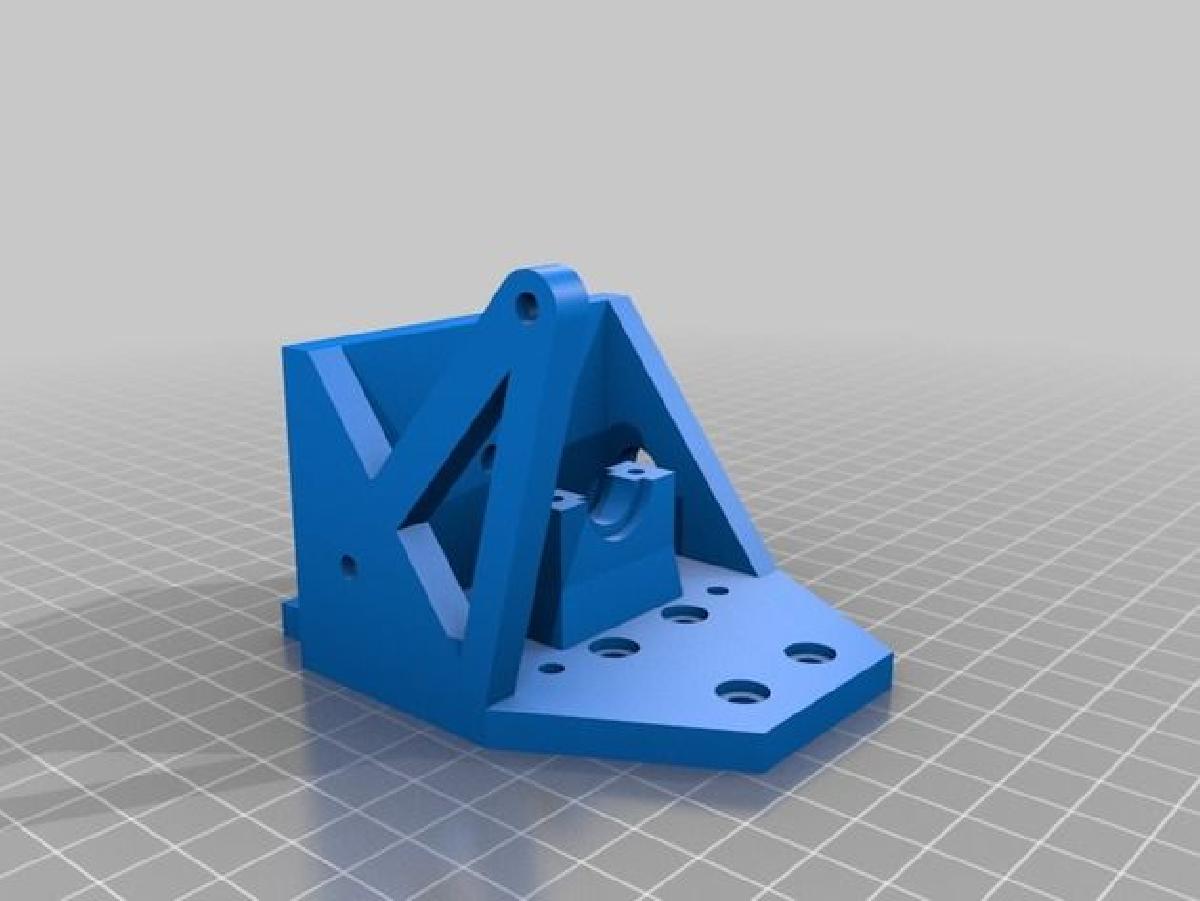

Anet A8 Montagem Direta E3D V6 foi projetado para Impressora 3D. Este e um suporte de acionamento direto E3D V6 (genuino e clone) para as impressoras Anet A8 e AM8. Isso substitui o suporte metalico retangular preto que segura o motor do extrusor original e o hot end. Este suporte reutiliza os rolamentos e parafusos existentes para conexao aos rolamentos. Isso deve ser impresso em um material resistente a temperatura, como PETG XT 3D Fila ou ABS. Voce precisara das seguintes pecas: Estilo V6 Hotend - Genuino ou Clone, pequeno pedaco de tubo PTFE bowden (aproximadamente 4-5), 2x parafusos M3x18 ou M3x20, 2x parafusos M3x30, 1x parafuso hexagonal M4x10, 6x porcas hexagonais M3, carenagem do ventilador. Eu usei esta: https://www.thingiverse.com/thing:1620630. Instrucoes: Anexe os 2x parafusos do suporte da correia M3x30 ao suporte. Aperte com uma porca hexagonal M3. Parafuse o suporte aos rolamentos na Anet A8 usando os parafusos M4 originais. Monte o ventilador de sopro na lateral do suporte usando os parafusos M3 originais e as duas porcas hexagonais. Ha um buraco no lado oposto do suporte que permite o acesso com a chave de fenda. Usando os parafusos M3x18 (ou M3x20) e a bracadeira impressa, anexe o hotend V6. Coloque o tubo PTFE pelo buraco na parte superior do suporte e no dissipador de calor do hot end. Coloque o motor do extrusor (com as pecas do extrusor) em cima do suporte, passando o tubo PTFE pelo buraco que leva a engrenagem do filamento. Voce precisara cortar o tubo PTFE para que fique o mais proximo possivel da engrenagem do filamento e da polia sem toca-los. Uma vez que o tubo PTFE esteja no comprimento adequado, fixe o extrusor ao suporte com o parafuso hexagonal M4x10. Aperte-o para que o extrusor nao se mova. Prenda as extremidades da correia na parte de tras do suporte nos parafusos da correia. Coloque outra porca hexagonal M3 em cada extremidade do parafuso para evitar que a correia se mova. Atualizacao 8 de abril de 2018: Adicionado um suporte para BLTouch que mantem o BLTouch 1mm mais alto para evitar colisoes com a impressao. Atualizacao 3 de novembro de 2017: Adicionado suporte com montagem para BLTouch ou 3DTouch (testado com 3DTouch). Voce pode usar os mesmos parafusos de montagem que o suporte usou antes. Necessita de mais dois parafusos e porcas M3 adicionais para montar a sonda. O deslocamento da sonda em relacao ao bico e 0 X e -38 Y. Confira meu novo site para encontrar configuracoes de impressao de filamento: 3DPrintingDB.com. Meu objetivo e facilitar a busca por um ponto de partida ao usar um novo filamento. Por favor, me avise o que voce acha!

Baixar
