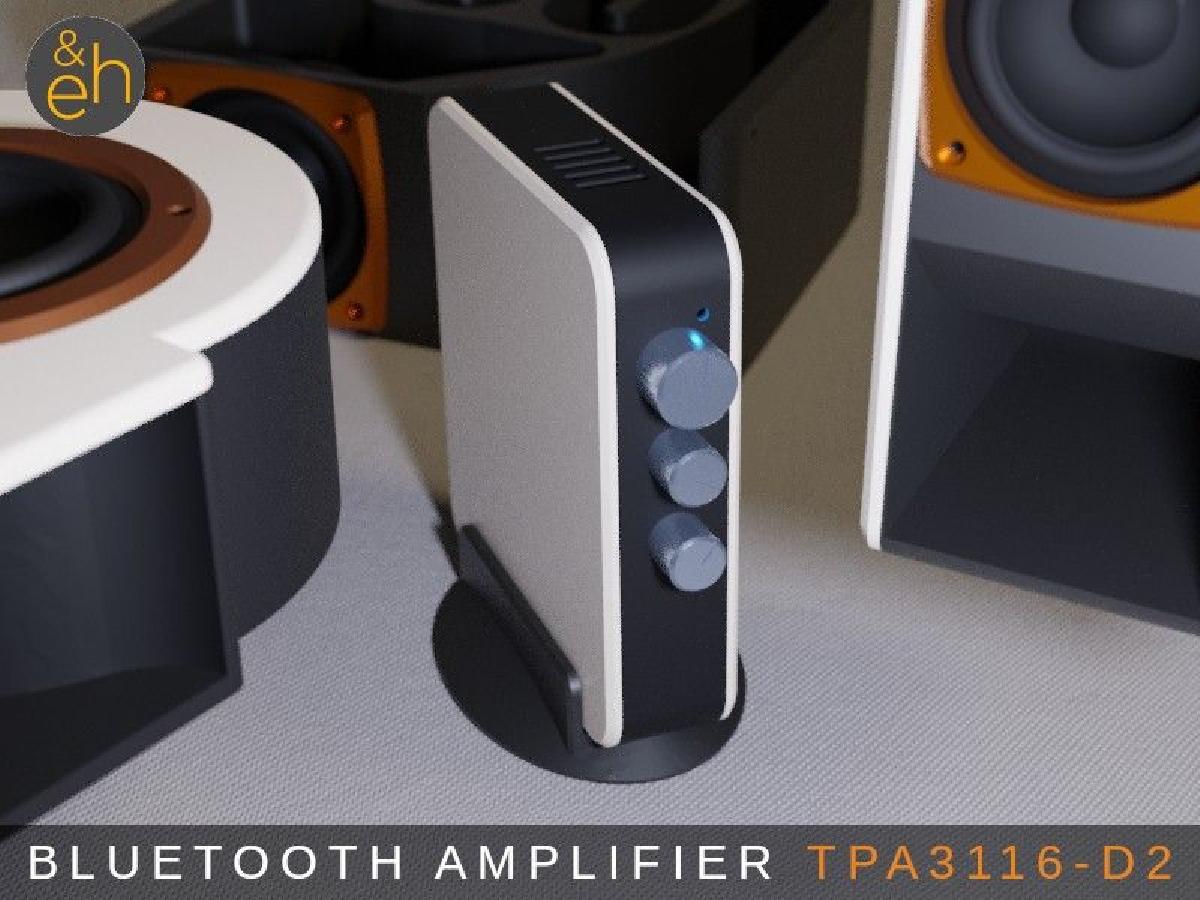

Sobre o objeto 3D Amplificador Estereo Bluetooth 2x50W TPA3116D2

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Amplificador Estereo Bluetooth 2x50W TPA3116D2 foi projetado para Impressora 3D. ATUALIZACAO 31Jan2021: O novo gabinete de amplificador Bluetooth 2.1 esta online:https://www.thingiverse.com/thing:4743037Gabinete do Amplificador Bluetooth Aqui esta o gabinete para o que e atualmente meu amplificador Bluetooth 2x50W TPA3116D2 favorito. Eu queria que fosse vertical para ocupar menos espaco (e parecer um pouco diferente de todos aqueles designs comerciais por ai). Originalmente projetado para complementar meus alto-falantes com trompete impressos, ele acabou se conectando aos meus alto-falantes JVC Zero 6 e substituindo meu receptor Marantz (que, no entanto, precisa muito de novos capacitores e controles de volume, de qualquer forma - sim, eu sei, isso doi...). Entao, acabei com duas dessas placas pequenas (e ja encomendei o amplificador 2.1 da mesma marca).Primeiro de tudo, aqui esta o que voce precisara para este projeto:A placa de amplificador ZK-502T Bluetooth 5.0 2x50W. A razao pela qual escolhi esta e que esta placa possui controles de graves e agudos, entrada auxiliar, BT 5, praticamente sem ruido, som otimo e ainda vem com uma placa superior/inferior muito basica (que nao estou usando), conector e botoes brilhantes (tambem nao utilizados neste projeto, mas voce pode).Alem de uma fonte de alimentacao chaveada 12-24V. O TPA3116 opera em uma ampla faixa de voltagem. No entanto, eu definitivamente recomendaria uma fonte de 24V/3A+ (72W) para obter toda a potencia (mas tambem ja tentei com uma fonte de 12V e soa surpreendentemente bem, se voce tiver uma por ai).Alguns antecedentes. O TPA3116D2 e um chip da Texas Instruments que existe ha varios anos e se tornou um dos chips mais populares em placas de amplificadores compactos. E extremamente eficiente em termos de energia e, portanto, requer apenas pequenos dissipadores de calor (se houver). Essas placas tambem sao muito populares entre os fabricantes de amplificadores de baixo custo (a maioria desses amplificadores de 50-100$ no mercado sao TPA3116 e alguns deles sao realmente bons). No entanto, atualmente possuo 6 placas diferentes baseadas neste chip e parece que a qualidade do som (e particularmente o ruido) depende muito do design da placa. Esta placa e definitivamente a minha favorita, bom som, sem ruido... (acabei de receber a placa 2.1 do mesmo fabricante, mas ainda nao tive a oportunidade de testa-la - mais informacoes no futuro).Um pouco mais de antecedentes (para quem estiver interessado). O TPA3116D e um amplificador Classe-D. Eles sao particularmente eficientes em termos de energia, baratos e podem produzir excelente qualidade de som (embora, as vezes, sejam caracterizados como um pouco mais estereis do que os amplificadores Classe AB). Frequentemente (falsamente) traduzido como amplificador “digital”, um amplificador Classe-D e na verdade um amplificador de chaveamento, ou seja, um amplificador eletronico no qual os dispositivos de amplificacao operam como interruptores eletronicos. O principio e na verdade bem simples. Um comparador compara uma onda triangular de alta frequencia com uma entrada de audio analogica. Isso gera um PWM (ou seja, uma serie de pulsos dos quais o ciclo de trabalho e diretamente proporcional ao sinal de entrada de audio). O comparador, entao, aciona um driver de porta MOS que, por sua vez, aciona um par de interruptores de alta potencia e produz uma versao amplificada do sinal PWM original. Um simples filtro passa-baixo remove os componentes de comutacao de alta frequencia do sinal PWM e produz uma versao amplificada do sinal de entrada original, que pode ser alimentada em um alto-falante comum.Impressao e montagem. A impressao deve ser muito simples. Nenhum suporte ou adesao a base necessaria. Eu imprimo tudo em resolucao de 0.2-0.28 mm e com 30% de preenchimento (linhas).Filamento. Eu uso Sunlu Carbon Fiber PLA 3D Fila para o corpo principal e suporte (nao tanto porque precise da resistencia adicional, principalmente porque fica realmente bom), os botoes em Silk Silver PLA 3D Fila (ou dourado/bronze, se voce gostar deles mais chamativos), e os paineis laterais em PLA branco quente padrao.Imprima um de cada 1.) o corpo principal 2.) o suporte 3.) cada um dos paineis 4.) o botao de controle de volume maior e finalmente 5.) dois dos botoes de controle de graves/agudos menores (voce poderia, e claro, usar os botoes brilhantes que vem com o amplificador em vez disso). Deslize a placa para dentro do gabinete e fixe com os 3 parafusos dos controles de volume. Voce pode usar os dois pequenos parafusos (eles vem com a placa) para garantir ainda mais a placa (eu adicionei furos para parafusos ao gabinete) - mas funciona bem sem isso. Cole o painel inferior/direito ao corpo principal (eu adicionei furos no corpo e pinos no painel, entao e muito facil de montar, mesmo sem cola). Conecte os alto-falantes aos terminais e a fonte 12-24V ao conector correspondente, monte (nao ha necessidade de cola, voce quer que isso seja removivel) o painel superior/lateral esquerdo e voce esta pronto para comecar.ESPERO QUE VOCE GOSTE E SE GOSTAR, POR FAVOR, DE UM CURTIDA!Aproveite..PS.: Este post pode conter links afiliados e posso receber comissoes por compras feitas atraves dos links. Voce pode me apoiar simplesmente fazendo pedidos atraves desses links (e isso nao custara nada a mais para voce).
