Sobre o objeto 3D Amostra de Micro UAV Peregrine

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

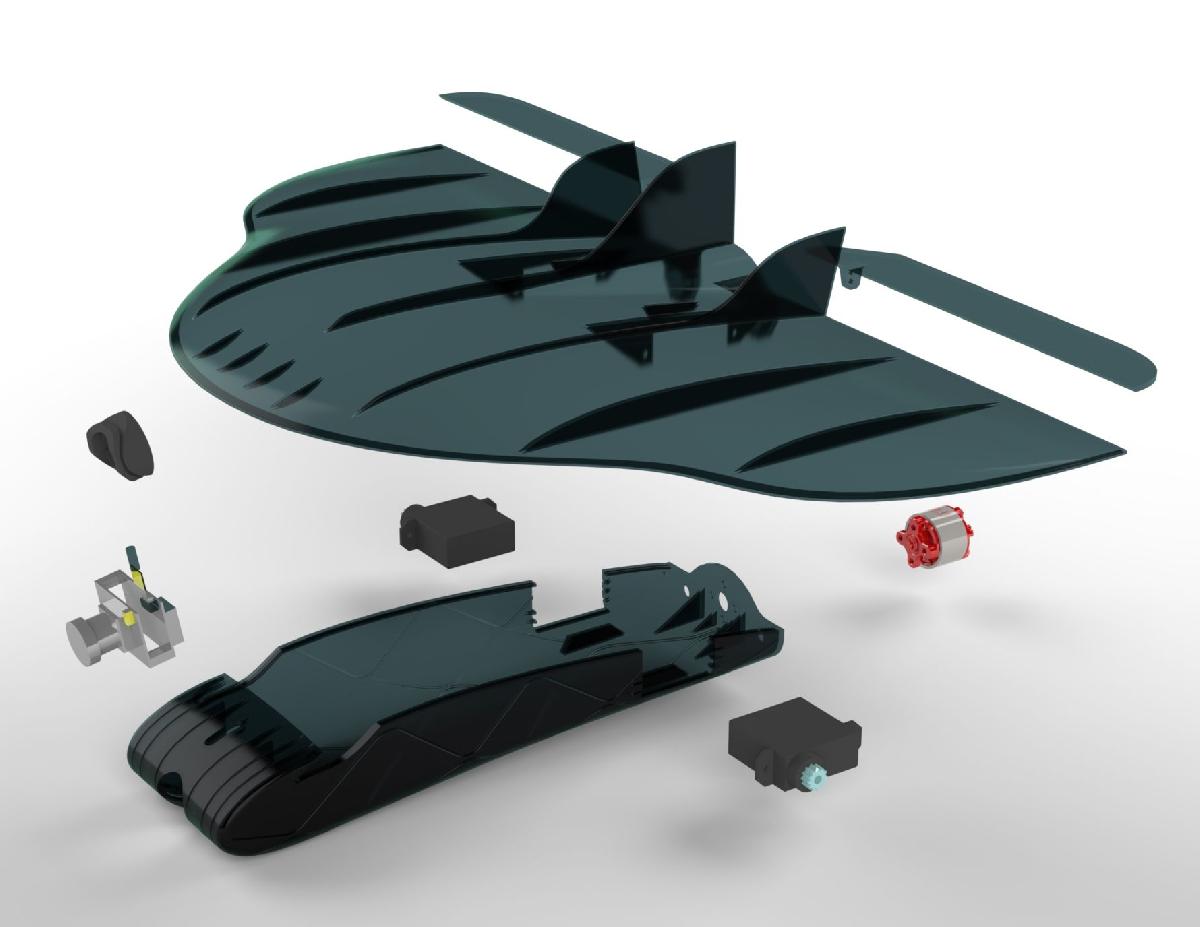

Amostra de Micro UAV Peregrine foi projetado para Impressora 3D. O modelo completo esta localizado em https://www.3dprintair.com. Por favor, visite nossa pagina no Facebook em https://www.facebook.com/3dprintair para ficar atualizado sobre os ultimos desenvolvimentos.O Peregrine e o menor UAV de asa fixa com motor escovado existente que pode ser impresso com uma impressora 3D FDM. Ele tambem e o UAV de asa fixa imprimivel mais rapido, com todas as pecas capazes de serem produzidas por uma unica impressora em menos de 12 horas (tornando possivel a criacao de enxames de UAVs impressos em 3D). Tambem e projetado para nao ser colado, de modo que todas as pecas podem ser trocadas rapidamente. O Peregrine e projetado como uma estrutura solida de espessura unica, que pode ser impressa principalmente como uma unica extrusao em cada camada. Em vez de projetar a pele da aeronave e a estrutura de suporte separadamente, esse metodo imprime mais rapidamente, tem menos pontos de retracao e defeitos de camada e, nesta escala, e um metodo de design muito mais leve. O mais importante e que a resistencia da peca e melhorada porque a adesao entre a pele e a estrutura nao e um problema, ja que sao a mesma parte.A envergadura e de 250mm e o peso e de apenas 18 gramas. O fuselagem envolve a asa e e fixada na parte de tras com dois pequenos parafusos de nylon m3. Os servos que estao montados na asa sao travados no lugar quando o fuselagem e conectado. O fuselagem tambem suporta motores brushless do tamanho 11XX, com um padrao de montagem comum de 9mm, e possui algumas opcoes para montagem de cameras na frente do fuselagem (incluindo montagens para lentes das cameras AIO FPV mais comuns e montagens com parafuso para cameras dedicadas de maior qualidade). Mesmo com a camera adicionada, ainda ha espaco para uma bateria de 800mah 3S internamente, ou ate um controlador de voo de 30x30mm. O acesso a todo o interior do corpo pode ser feito simplesmente removendo dois parafusos m3.O servo fica muito proximo dos horns de controle, na parte inferior da asa. As superficies de controle sao montadas com fita adesiva infundida com fibra e articuladas com classicas hastes de servo e uma barra de controle de 1mm.Especificacoes Gerais:Envergadura: 250mmPeso Seco: 40 gramasMaterial: PLA 3D Fila ou PETG XT 3D FilaPecas Recomendadas:Motor: 1104-1106 Bateria: 300 mah 2S - 800mah 3SServos: ES5091 5gHelice: 2.5 polegadas maxESC: 10 AMP

Baixar

O modelo 3D denominado "Amostra de Micro UAV Peregrine" representa um avanço significativo na tecnologia de veículos aéreos não tripulados (UAVs), mais especificamente na categoria de UAVs de asa fixa. Este modelo não apenas agrega inovação em termos de design e funcionalidade, mas também se destaca como uma peça de engenharia que pode ser rapidamente produzida utilizando impressoras 3D FDM (Fused Deposition Modeling). Com uma envergadura de apenas 250 mm e um peso vago de 40 gramas, o Peregrine é um dos menores UAVs dessa categoria que podem ser impressos em 3D, demonstrando o que a engenharia moderna pode alcançar em termos de miniaturização e eficácia.

### Design Estrutural

O design do Peregrine segue uma abordagem moderna e funcional, que prioriza a eficiência tanto na produção quanto no desempenho. A fuselagem do modelo envolve a asa e é fixada na parte traseira com dois pequenos parafusos de nylon M3. Este sistema de montagem simples não apenas facilita a montagem e a desmontagem, mas também garante uma estrutura leve e robusta. A decisão de não usar adesivos é inovadora, permitindo que todas as partes sejam trocadas rapidamente — uma característica ideal para operadores que precisam garantir a manutenção e a facilidade de reparo.

Uma das inovações mais notáveis do Peregrine é sua estrutura de espessura única, que se destaca em comparação à abordagem tradicional de projetar a pele da aeronave separadamente da estrutura de suporte. Essa técnica não apenas acelera o processo de impressão, mas também reduz pontos de retração e defeitos de camada, resultando em um modelo mais leve e resistente. Essa abordagem é particularmente crítica na criação de UAVs de pequeno porte, onde cada grama conta para o desempenho e a eficiência de consumo de energia.

### Componentes e Especificações Técnicas

O modelo Peregrine foi estrategicamente projetado para comportar componentes padrão disponíveis no mercado, facilitando tanto a montagem quanto a manutenção. A especificação de peso do modelo, que é de apenas 40 gramas seco, proporciona uma ótima relação peso-potência, vital para a aerodinâmica. O uso de materiais como PLA ou PETG na impressão 3D não só é uma escolha prática, mas também oferece uma resistência adequada e leveza, essenciais para o voo.

#### Recomendações de Componentes:
- **Motor**: Os motores recomendados variam entre os tamanhos 1104 e 1106, proporcionando a potência necessária para sustentar o voo de maneira eficiente.
- **Bateria**: As opções de bateria variam entre 300 mAh 2S e 800 mAh 3S, oferecendo flexibilidade em termos de peso e capacidade de voo.
- **Servos**: Os servos recomendados são do tipo ES5091, pequenos e leves, perfeitos para o UAV.
- **Hélice**: O tamanho máximo recomendado de hélice é de 2,5 polegadas, o que, combinado com o motor adequado, cria uma eficiência de propulsão ideal.
- **ESC (Electronic Speed Controller)**: Um controlador de velocidade de 10 AMP é sugerido para gerenciar a eficiência no consumo de energia e o desempenho do motor.

### Montagem e Acesso ao Interior

A montagem do Peregrine é intuitiva, permitindo que operadores de diferentes níveis de habilidade construam e ajustem o UAV de maneira eficiente. O acesso fácil ao interior da fuselagem, que pode ser realizado removendo apenas dois parafusos M3, facilita a instalação de componentes como bateria e controlador de voo, além de permitir inspeções regulares.

### Aerodinâmica e Controle

Um dos principais desafios no design de UAVs de asa fixa é a eficiência aerodinâmica. O design do Peregrine foi cuidadosamente considerado para garantir que sua forma minimize a resistência ao ar enquanto maximiza a sustentação. O servo está posicionado estrategicamente próximo aos guias de controle na parte inferior da asa, um elemento crucial que promove respostas rápidas e eficazes nas superfícies de controle. As superfícies de controle são montadas com fitas adesivas infundidas com fibra, o que não só adiciona durabilidade, mas também promove uma ligação leve e flexível entre os componentes de controle.

### Potenciais Aplicações e Inovações Futuras

O Peregrine possui um potencial significativo para uma gama de aplicações, desde a pesquisa acadêmica até a entrega de pequenas cargas ou monitoramento ambiental. Sua capacidade de ser impresso rapidamente em múltiplas unidades abre a possibilidade de criar enxames de UAVs, que podem ser usados em missões coordenadas para mapeamento, busca e resgate, ou simplesmente para fins recreativos.

Além disso, a modularidade do design e a capacidade de trocar componentes rapidamente são características que podem ser aproveitadas em aplicações de defesa e segurança, onde a adaptação rápida das capacidades do UAV pode ser crucial.

### Imprensa 3D e o Futuro dos UAVs

O uso de impressão 3D na fabricação do Peregrine não é apenas uma novidade, mas sim uma necessidade no mundo atual da engenharia. O ritmo acelerado da tecnologia implica na necessidade de protótipos rápidos e adaptações de design. Imprimi-los em três dimensões permite que engenheiros testem e refinem suas ideias de forma mais econômica e eficiente. No contexto de UAVs, onde testes em campo podem ser custosos e demorados, a capacidade de mudar um design e imprimir uma nova versão em poucas horas tem potencial para revolucionar a forma como esses veículos são desenvolvidos e implementados.

### Conclusão

O modelo "Amostra de Micro UAV Peregrine" é um testemunho do avanço na tecnologia de impressão 3D e no design de UAVs. Com seu design leve e modular, ele não apenas redefine o que é possível na criação de veículos aéreos não tripulados, mas também estabelece um novo padrão para a eficiência e a funcionalidade no mundo da aviação não tripulada. Isso representa uma nova era na utilização de UAVs, onde a mistura de tecnologia, eficiência e inovação pode levar a um futuro empolgante e promissor em diversas aplicações. Para mais informações e atualizações sobre o desenvolvimento deste e de outros modelos, visite [3D Print Air](https://www.3dprintair.com) e acompanhe sua página no [Facebook](https://www.facebook.com/3dprintair).
