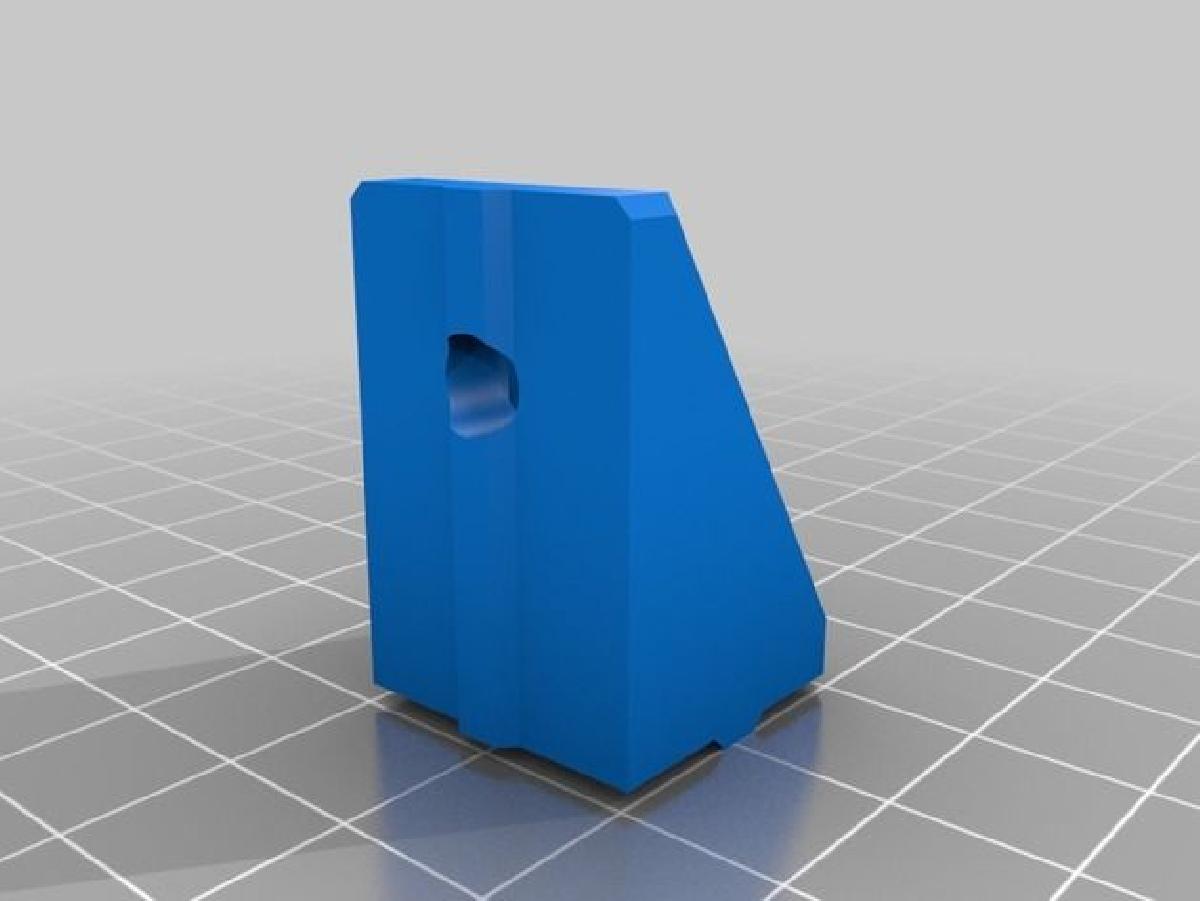

Sobre o objeto 3D AM8 Reforcado!

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

AM8 Reforcado! foi projetado para Impressora 3D. arquivos Fusion 360 foram liberados para todos! Sinta-se a vontade para editar conforme suas necessidades, pessoal. De uma olhada em algumas das configuracoes parametricas. Se voce quiser mudar os espacamentos das hastes, e facil fazer isso.IntroducaoTrabalhando na reforco dos suportes AM8. Notei que meus suportes estao comecando a empenar devido ao estresse exercido pelos motores. O objetivo de reforca-los e tornar a impressora mais rigida para velocidades mais altas e aumentar a vida util das pecas. As pecas tem um ajuste apertado, mas se mantem e sao muito rigidas.Tudo foi impresso em PETG XT 3D Fila com 70% de preenchimento e altura de camada de 0,28 mm. Voce nao precisa imprimir com uma altura de camada tao alta, mas eu fiz isso para economizar tempo. O PETG XT 3D Fila e opcional e eu so escolhi porque tinha um rolo completo para experimentar.Atualmente, alguns dos furos precisam de suportes para evitar que fiquem pendurados se voce estiver imprimindo com alturas de camada grandes, como eu estou, mas na maior parte, sao faceis de remover e apenas limpar a impressao.Preocupacoes ate agoraE um ajuste apertado. Foi feito para ser rigido, entao as pecas precisam ser deslizaveis para o lugar. Posso liberar outra versao onde ha abas de um lado das extrusoes em vez de ambos. Eu sei que e dificil instala-las com porcas em T, mas continue tentando. Eu consegui as minhas alinhando-as e depois deslizando as pecas para baixo. A boa noticia e que tudo se encaixa e funciona bem junto.A distancia entre o parafuso de avanco e as hastes lisas e de 22,2 mm (centro a centro) com base no AM8 original. Eu mantive a mesma, mas minhas medicoes mostram que deveria estar mais perto de 22,3 mm... Tenho certeza de que isso nao deve afetar muito. Se alguem puder confirmar, posso atualizar os arquivos. Sem problemas!Eu nao consegui reforcar os suportes das hastes tanto quanto queria. Tive que deixar algum espaco para que o parafuso de avanco ainda pudesse caber embaixo deles. Se alguem tiver sugestoes, por favor, me avise. Eles sao fortes. Nao acho que precisem de mais reforco.O suporte do motor pode precisar de um pouco de trabalho, mas no geral o design funciona como pretendido. Posso adicionar mais material a ele assim que descobrir como fazer isso sem torna-lo muito volumoso. Adicionei mais material a ele. Ha potencial para reforca-lo mais, mas isso prejudica visualmente e torna mais dificil a impressao.Os suportes de rolamento das hastes ainda nao foram testados. Posso considerar usa-los, pois mudei para motores Nema com parafuso de avanco integrado.Mudancas22/11/2017 - Adicionado tensionador Y. As pecas foram aumentadas em espessura e modificadas para serem impressas planas para aumentar a resistencia a tensao... Embora voces nao devam apertar demais suas correias :P02/12/17 - Adicionado um gabarito de montagem do motor. Isso deve ajudar voce a obter a distancia de 25 mm do topo do suporte do motor ate o topo da extrusao inferior, conforme listado nas Instrucoes de Montagem originais. As extrusoes tem 40 mm de altura, entao 40 mm + 25 mm = 65 mm. O gabarito tem 15 mm de altura e o suporte do motor tem 50 mm de altura... Entao 65 mm. Basta usar o gabarito para posicionar seu suporte de motor e depois parafusar o suporte do motor. Em seguida, remova o gabarito e use-o para o outro lado. Tambem atualizei o bloco do tensionador Y. Reduzi em 1,7 mm para nivelar a correia. Aparentemente, o AM8 original tinha seu tensionador 1,7 mm mais alto, entao a polia nunca foi completamente nivelada com o motor. Sujeito a mudancas.03/12/17 - Atualizei o gabarito de montagem do motor para incluir uma pequena alca para puxa-lo mais facilmente apos o uso. Eu sei que nao e muito! Mas ajuda :)10/12/17 - Criei o suporte do motor Y. Ainda estou trabalhando nisso, mas os resultados da simulacao sao promissores.20/12/17 - Atualizei o suporte do motor Y. Adicionei mais plastico na parte de tras, o que deve ajudar. Estou trabalhando em alguns gabaritos para ajudar a todos. Vou postar isso em breve. Vou retirar a etiqueta de trabalho em andamento assim que receber mais feedback das pessoas.24/12/2017 - Uma atualizacao de Natal muito gabaritada! Liberei os gabaritos. Esses gabaritos funcionam para a dimensao padrao do AM8. Se voce tiver extrusoes de comprimento diferente, esses podem nao funcionar para voce. Por favor, me avise como eles funcionam. Eu nao os identifiquei fisicamente porque eles sao feitos para serem usados uma unica vez. Testei a maioria deles e funcionam, mas realmente aprecio as pessoas me dando feedback. Eu ainda nao testei o gabarito de 43,02 mm, pois fiz o gabarito depois de montar minha impressora. Se voce planeja usar os gabaritos mais de uma vez... eu conheco alguem que fez um conjunto incrivel de gabaritos que identificam tudo e tem um design de alinhamento incrivel. Ele esta usando pecas reforcadas do AM8 tambem. Corrigi algumas posicoes menores e adicionei outro gabarito! O gabarito de nivelamento do eixo X. Usado para nivelar o eixo X com base na estrutura.01/02/2018 - Eu retirei a etiqueta de WIP, pois o feedback que estou recebendo me diz que tudo esta se encaixando e funcionando bem. As coisas podem ser ajustadas no futuro, mas por enquanto, funciona muito bem e e funcional. Isso nao significa que eu vou parar de me importar com isso. Se surgirem problemas, vou me empenhar para corrigi-los e enviar novas pecas.11/02/2018 - Fiz algumas atualizacoes visuais nos suportes das hastes, gracas as sugestoes do ScepticalGeek. Eles podem ser encontrados na secao de arquivos. Basta procurar por Atualizacao Visual do Suporte da Haste Esquerda e Atualizacao Visual do Suporte da Haste Direita. Eles combinam melhor com o tema da impressora :D13/03/2018 - Suportes de Rolamento das Hastas Liberados! Atualmente, estao sem teste, entao me avise como funciona. Por enquanto, as hastes podem ficar um pouco para cima...11/07/2018 - Liberei arquivos Fusion 360 para a comunidade. Aproveitem, pessoal! Olhem as fotos para algumas das caracteristicas parametricas.06/10/2018 - Criei suportes de canto para aqueles que nao tem os suportes de aluminio. Devem ser bons para imprimir nas laterais. Esses vao se encaixar um pouco mais apertados, pois aumentei a tolerancia para 0,2 mm, pois sao feitos para serem mais rigidos e se moverem menos. Duas versoes criadas dependendo da localizacao.
