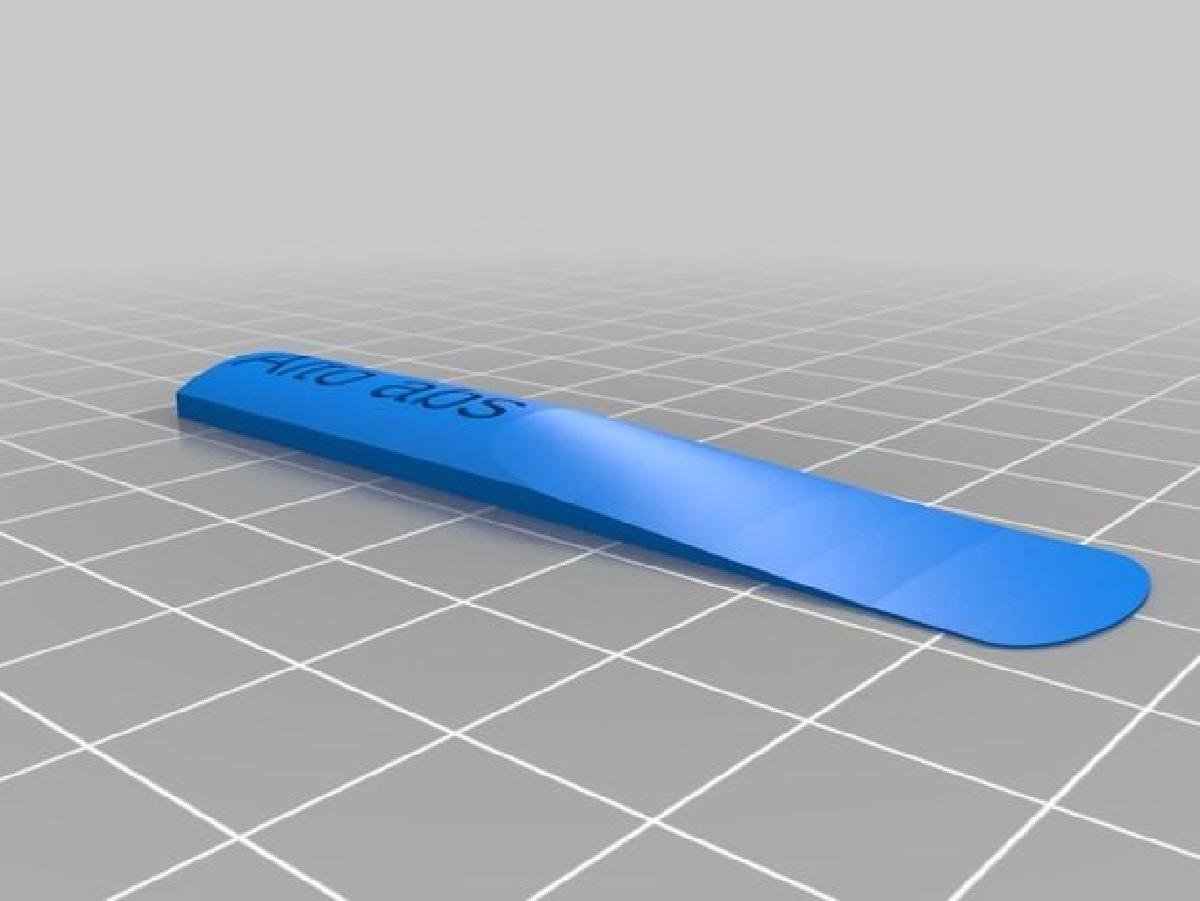

Alto Sax Reed c/ gama completa

Música

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Alto Sax Reed c/ gama completa

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Alto Sax Reed c/ gama completa foi projetado para Impressora 3D. Versao personalizada de http://www.thingiverse.com/thing:2006116 Criado com Customizer! http://www.thingiverse.com/apps/customizer/run?thing_id=2006116 Parametros: comprimento = 71 reed_vamp_cov = 55 largura = 16 tip_thickness = 0,2 reed_vamp_rise8 = 99 reed_vamp_rise7 = 83 reed_vamp_rise6 = 65 reed_vamp_rise5 = 48 reed_vamp_rise4 = 32 reed_vamp_rise3 = 19 reed_vamp_rise2 = 8 reed_vamp_rise1 = 3,5 reed_vamp_rise0 = 0 butt_const = 0 tip_round = 4 butt_width = 14,5 reed_cyl_rad = 14 butt_thickness = 4,0 txt = Alto abdominais side_curv = 0 reed_vamp_radius8 = 15 reed_vamp_radius7 = 20 reed_vamp_radius6 = 25 reed_vamp_radius5 = 35 reed_vamp_radius4 = 50 reed_vamp_radius3 = 75 reed_vamp_radius2 = 130 reed_vamp_radius1 = 200 reed_vamp_radius0 = 300 Esta e a gama completa de palheta para Saxofone Alto Eb com faixa de concerto D3b-A5 (faixa de frequencia 138-880 Hz). Articulacao adequada e embocadura e necessaria para cobrir toda a gama, mas e acessivel com facilidade. Imprima com a mesma qualidade em Z que a sua impressora e a capa da cama termica permitem. Imprimi palhetas com camada Z de 0,04 mm e camada inicial de 0,12 mm. Isso forneceu 3 camadas para 0,2 mm de espessura de ponta e superficie lisa. A palheta nao deve ser lixada, pois ja tem perfil de vamp exigido. Pode ser pos-processado com acetona (ja que esse modelo e para ABS so por design), mas eu mesmo nao tentei acetonar. Atualizacoes: 01/11/2018 - Adiciona nova geracao de palheta base com dureza 1,75. Notas altas e confiabilidade do segundo registro sao melhoradas. 01/12/2018 - Adicionar palheta com dureza 2.0 13/01/2018 - Adicionar palheta com dureza 2.5 14/01/2018 - Adicionar palheta com dureza 3.0, 3.5 24/06/2018 - Adiciona nova versao 2 palheta com dureza 2.5 para vamp devidamente balanceado para notas baixas e altas. A palheta esta mais fina do que antes, e soa mais natural. A borda de 0,4 mm e adicionada a parte problematica quando impressa com ABS empenado.

Baixar

O arquivo "Alto Sax Reed c/ gama completa" trata-se de um modelo 3D para impressão de uma palheta personalizada para um saxofone alto Eb. A palheta é um componente vital do saxofone, pois é onde o músico sopra para produzir som.

A palheta deste modelo é desenhada para cobrir uma gama completa de tons - da frequência de 138-880 Hz, ou no jargão musical, de D3b-A5. Isso significa que este modelo de palheta permite que sejam tocadas tanto notas mais baixas quanto mais altas no instrumento.

O autor da descrição destaca que para obter essa gama completa, será ncessária uma articulação adequada e embocadura (a forma como o músico posiciona a boca na palheta para tocar).

O processo de impressão requer alguma atenção para detalhes. O autor sugere a impressão com a mesma qualidade na altura das camadas (Z) que a impressora e a capa da cama térmica permitem. Foram estabelecidos valores específicos para a espessura da ponta da palheta e outras medidas que devem ser seguidas para assegurar o desempenho adequado da peça.

A palheta não deve ser lixada após impressa, pois o arquivo já inclui o perfil de vamp (a parte da palheta que entra em contato com a boca do músico) necessário. A existência de um processo de pós-processamento com acetona é mencionada, embora o autor indique que não tenha experimentado este passo.

A descrição ainda inclui uma série de atualizações que foram feitas no modelo desde a primeira versão, detalhando melhorias e ajustes de design realizados. Destaca-se aqui a adição de uma nova geração de palheta que aprimorou a reprodução de notas altas e a confiabilidade do segundo registro do instrumento. Além disso, foram incluídas diversas variantes de palheta com diferentes níveis de dureza ao longo do tempo.

Esse arquivo evidencia as possibilidades da impressão 3D na personalização e otimização de componentes de instrumentos musicais, em vista das demandas específicas de cada músico.
