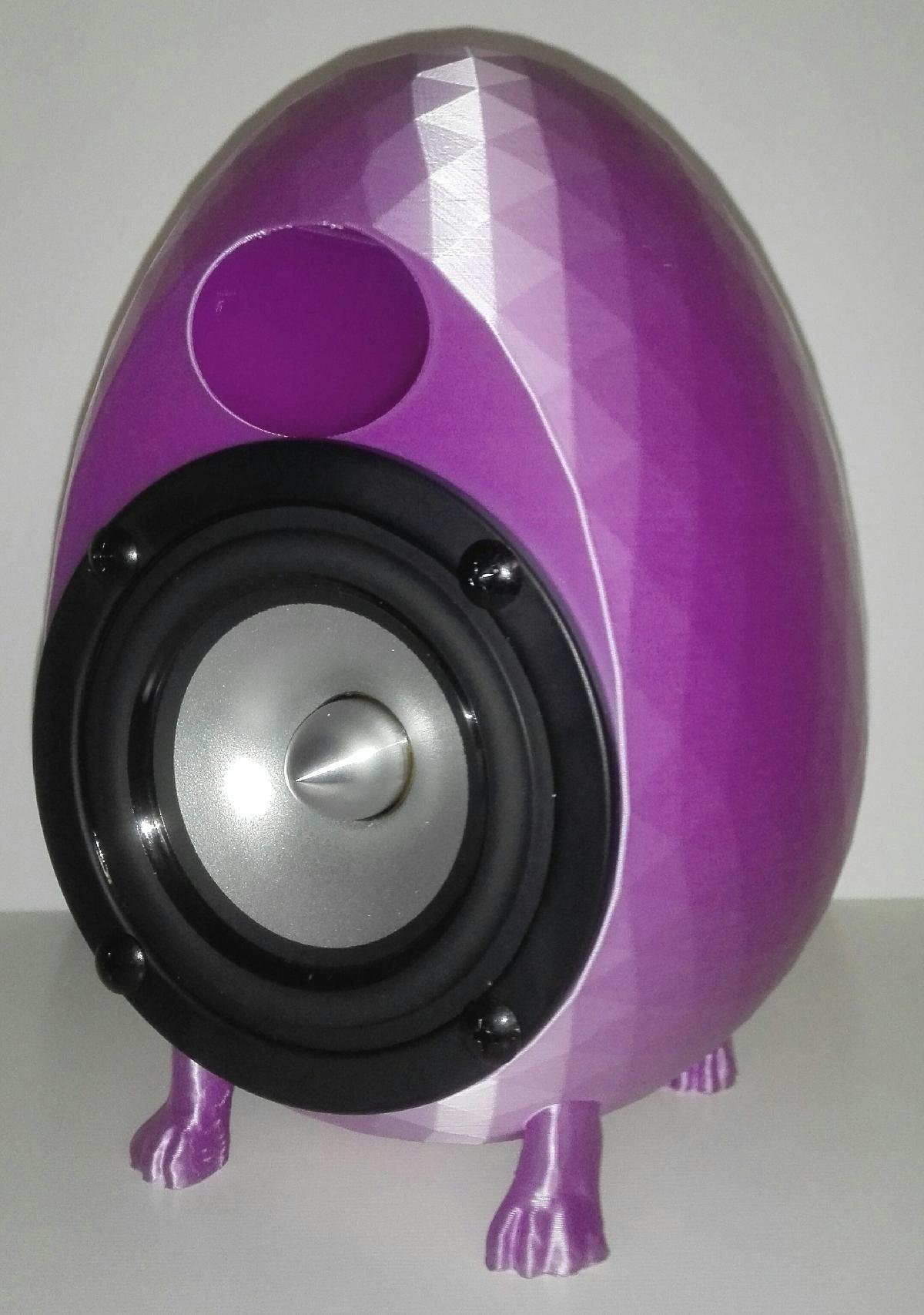

Alto falante em forma de ovo

Áudio

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Alto falante em forma de ovo

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Alto falante em forma de ovo foi projetado para Impressora 3D. Esses gabinetes de alto-falante sao feitos para alto-falantes gerais de 3, sem anel para as unidades W3-871SCTamanho do buraco do alto-falante: 73 mm / 2.88 inVolume do gabinete: aproximadamente 1.1 L / 0.038 ft3Porta de graves: 37.5 x 28 mm / 1.47 x 1.10 in - Profundidade 70 mm / 2.75 inA impressora precisa ter uma area de construcao minima de 150x150x200mm.Incluido esta o perfil cura que uso, a altura da camada pode ser alterada para melhor detalhe, mas recomendo no maximo 0.16 para 3, e mudar a largura da linha para corresponder ao bico, uso bico de 0.6mm e uso 0.6 para o 3, use largura de linha menor para bico menor (bico de 0.4mm use cerca de 0.4mm de largura de linha)Defina Alinhamento de Costura Z para o centro do X e Y da sua cama atras do Ovo para o melhor resultado, nao tive tempo de tentar definir no meio do alto-falante com minha nova impressoraFure os buracos para os parafusos do alto-falante, voce pode sempre apenas cortar uma fenda em um parafuso para usar como uma rosca, voce tem que roscar os buracos ou as camadas vao se dividir.Use Fita de Vedacao de Espuma para o melhor desempenho.A pequena peca de espuma de 10mm vai em cima e e mantida no lugar entre o topo e a porta de graves, ela so precisa cobrir a parede atras da porta para minimizar a fuga de medios pela porta.Os Pes sao impressos em NinjaflexUnidade W3-871B:http://www.lautsprechershop.de/index_chassis_en.htmConector Banana de 4 mm:https://hobbyking.com/en_us/4mm-gold-connectors-10-pairs-20pc.htmlParafusos do alto-falante:http://www.bluearan.co.uk/index.php?browsemode=manufacturer&id=MON128720Fita de Vedacao de Espuma para Alto-falante:http://www.bluearan.co.uk/index.php?id=MON122240&browsemode=manufacturerRegistro de alteracoes:2019/09:Adicionado o design mais novo aqui, proporciona um pouco mais de graves com a porta mais longa2018/09:Adicionado uma barra na parte superior que conecta a porta de graves com o topo do ovo reduzindo a ressonancia eremove a necessidade de suporte na parte superior

Baixar
