Sobre o objeto 3D Altimetro para SimVim 3 Motores de Passo

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

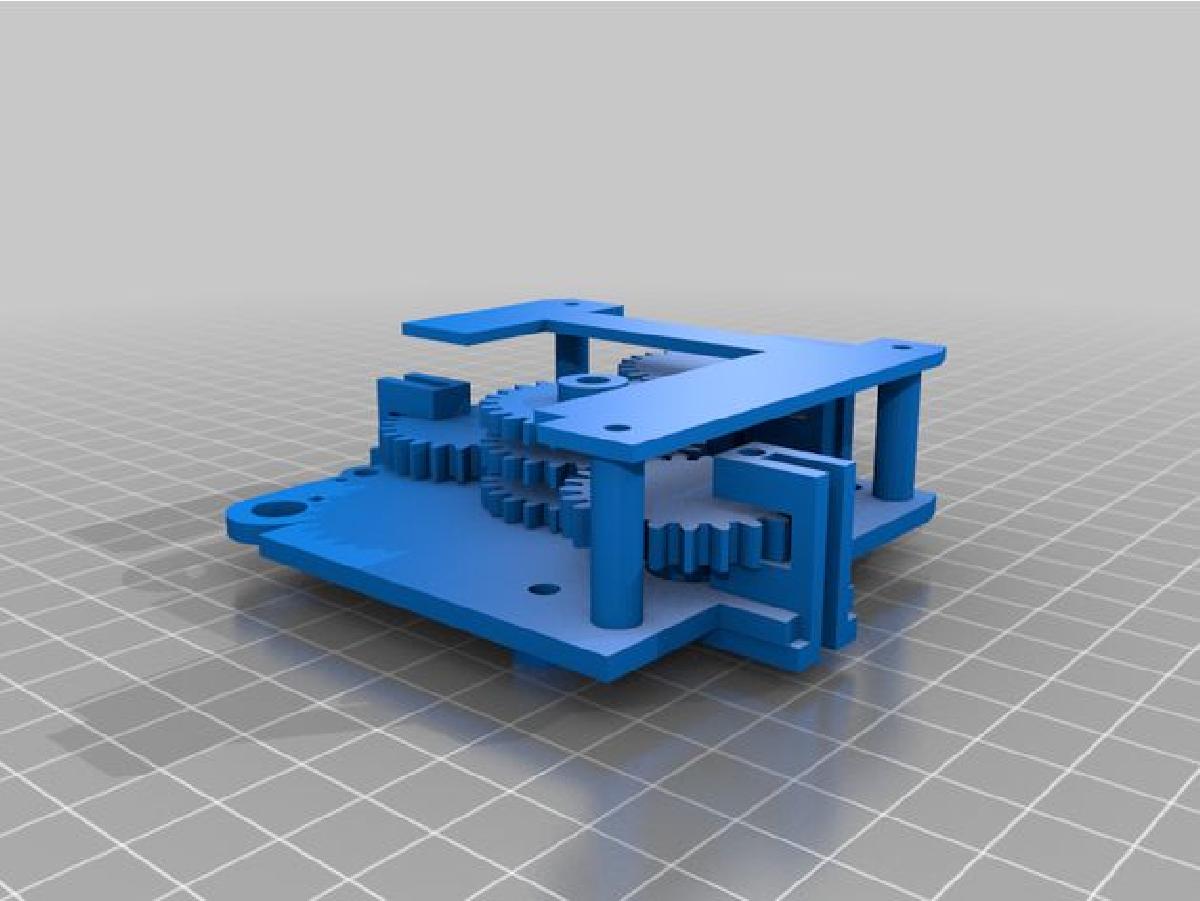

Altimetro para SimVim 3 Motores de Passo foi projetado para Impressora 3D. Este e um remix do altimetro de motor de passo unico.Eu precisei modifica-lo para operar com 3 motores de passo para usar o SimVim com o X-Plane 11.Voce ainda precisara desses itens originais; Bezel_V1, Fondo_Direito ou Esquerdo, Needle1, Needle2, Needle3_10k ou 16k, Disco, Knob_V1, Base_V1, Gear_Small e os mostradores impressos.Nota: se voce estiver usando 16k, entao a engrenagem que eu nomeei como 10000 Needle Cog e a mesma para a Needles de 16k.Depois disso, eu simplesmente substitui a parte traseira.3x Novas Engrenagens de Agulha (100, 1000, 10000)3x Engrenagens de Motor de Passo (100, 1000, 10000)Placa de Montagem do Motor de Passo para 3 motores e o encoder.Placa de Montagem TraseiraNAO IMPRIMA A ASSEMBLEIA COMPLETA, isto e apenas para referencia de montagem.Usei parafusos M4x10mm para os motores de passo e M3x10mm para fixar a placa de montagens do motor de passo na placa do eixo do motor de passo e M3x?? (comprimento que voce precisa para a borda atraves do painel do instrumento e na placa guia)Os Motores de Passo sao 28BYJ-48 com a Modificacao de Passo Completo, conforme explicado no site do SimVim.Quando voce montar, e importante qual motor controla as agulhas de 100, 1000 e 10000, caso contrario, as montagens do sensor nao serao compativeis.Isso possui todas as montagens para os sensores opticos necessarios para todas as engrenagens.O sensor e o sensor optico TCRT5000. No entanto, usa-los como sugerido no SimVim foi muito pouco confiavel. Obter a reflexao certa e complicado. Portanto, voce precisara desmontar os sensores e montar o IR emitido na parte superior e o sensor IR na parte inferior. Fotos para ajudar foram adicionadas. Cola quente funciona melhor para a montagem do sensor nos blocos e Supercola para fixar as montagens do sensor a placa do motor de passo.NOTA: Antes de colar qualquer sensor nas montagens, voce precisa fazer um ajuste de teste e perfurar um buraco de 3 mm alinhado com suas montagens de sensor em cada engrenagem. 1 buraco em cada.Qualquer duvida e so perguntar, pois eu sei que esse processo pode ser frustrante e me levou mais de 3 semanas para conseguir um design totalmente funcional.Se voce achou isso util, por favor, doe o que achar que vale para meu paypal.me. Ajude a cobrir o tempo de design.Obrigado, aproveite!
