Sobre o objeto 3D Alternar por TimeLapse
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

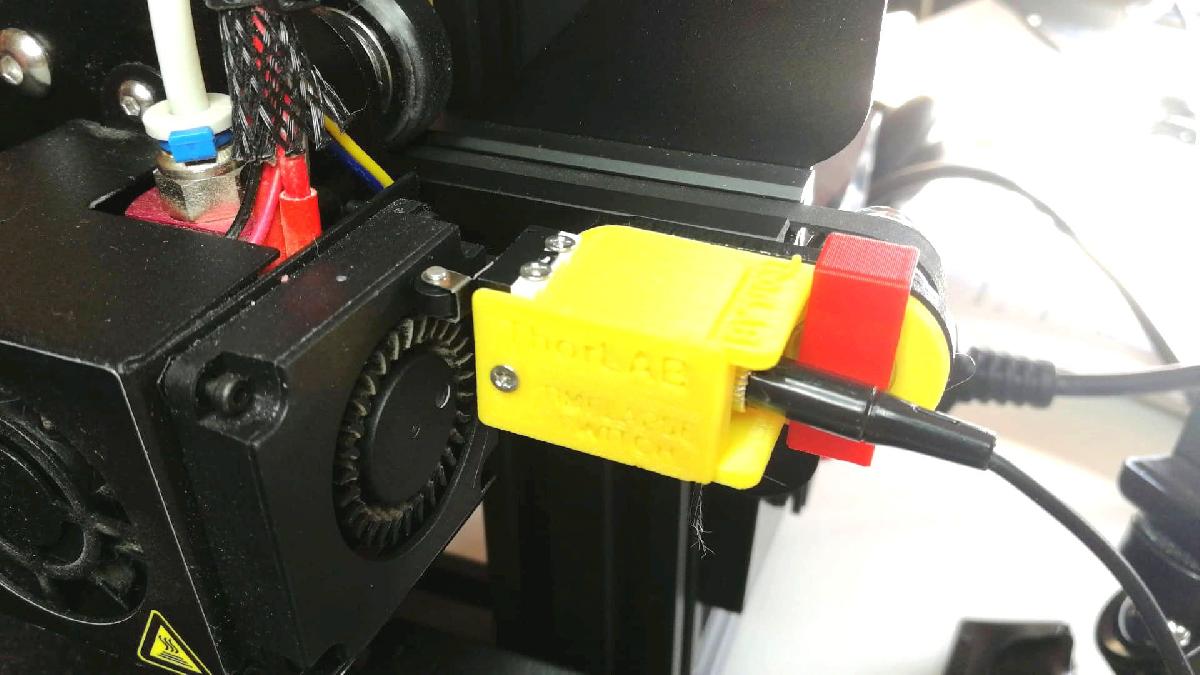

Alternar por TimeLapse foi projetado para Impressora 3D. Para criar um timelapse de uma impressao 3D, e necessario um comando para tirar uma foto ao final de cada camada de impressao; portanto, procurei um pouco por ai para encontrar uma solucao ja pronta para a minha Ender3 PRO, mas nao encontrei o que funcionasse para mim por diversos motivos e decidi, entao, projetar uma do zero. Depois de avaliar todas as possiveis solucoes, realizei esta pequena caixinha formada por duas conchas, na qual inseri um microswitch padrao (confiavel e economico, usei o que tem a rodinha, 20 centavos) e uma entrada jack femea estereo de painel (conector padrao de audio para fones de ouvido, outros 20 centavos). Como se ve na foto, o switch esta fixado com dois parafusos e o jack e fixado no orificio com a sua rosca. As conexoes sao livres, ou seja, podem ser conectadas como desejar, dependendo do que se conecta ao outro extremo. Eu conectei a ponta e o terminal que faz contato com a rosca, finalizando em um Raspberry Pi que executa o timelapse (usei um jack estereo ao inves de mono para manter um terminal de I/O livre para futuros desenvolvimentos). Os parafusos previstos para a fixacao do switch e da concha sao M2x6/8mm com cabeca chata. A fixacao na impressora e feita **sem desmontar nenhuma parte** e sem parafusos (um dos motivos que me levou a desenvolver uma do zero...) atraves de um snap impresso. **Todas as partes se imprimem sem suportes e devem ser impressas na posicao como indicado nas fotos; todos os detalhes de impressao estao nas configuracoes.** Visto que nao gostava muito de ver o switch, fiz a **versao 2** (em laranja, a deste projeto) com a **cobertura integral do switch**, mas as fotos e o video sao da primeira versao (amarelo). Carreguei tambem a tela de **Cura em que voce deve ajustar a posicao do eixo x onde o switch gera o comando.** Para fazer isso, recomendo mover a cabeca de impressao com os comandos manuais do painel de controle da impressora ate que voce encontre o fechamento (ou abertura dependendo do seu circuito de deteccao) do switch, e anotar a posicao de **X** lida no display no campo **Park print head** do Cura (siga as telas). Espero que este switch possa ser util para os seus timelapses (em andamento a continuacao...). Boa impressao! Se voce achar interessante o meu trabalho, sinta-se a vontade para me oferecer um **cafe!** **PS: um MUITO OBRIGADO de coracao a minha filha Vale pela paciencia que teve ao montar o video, apesar dos meus constantes pedidos :-)**
