Sobre o objeto 3D Alivio de tensao do cabo do motor do eixo X da Original Prusa i3 MK3

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

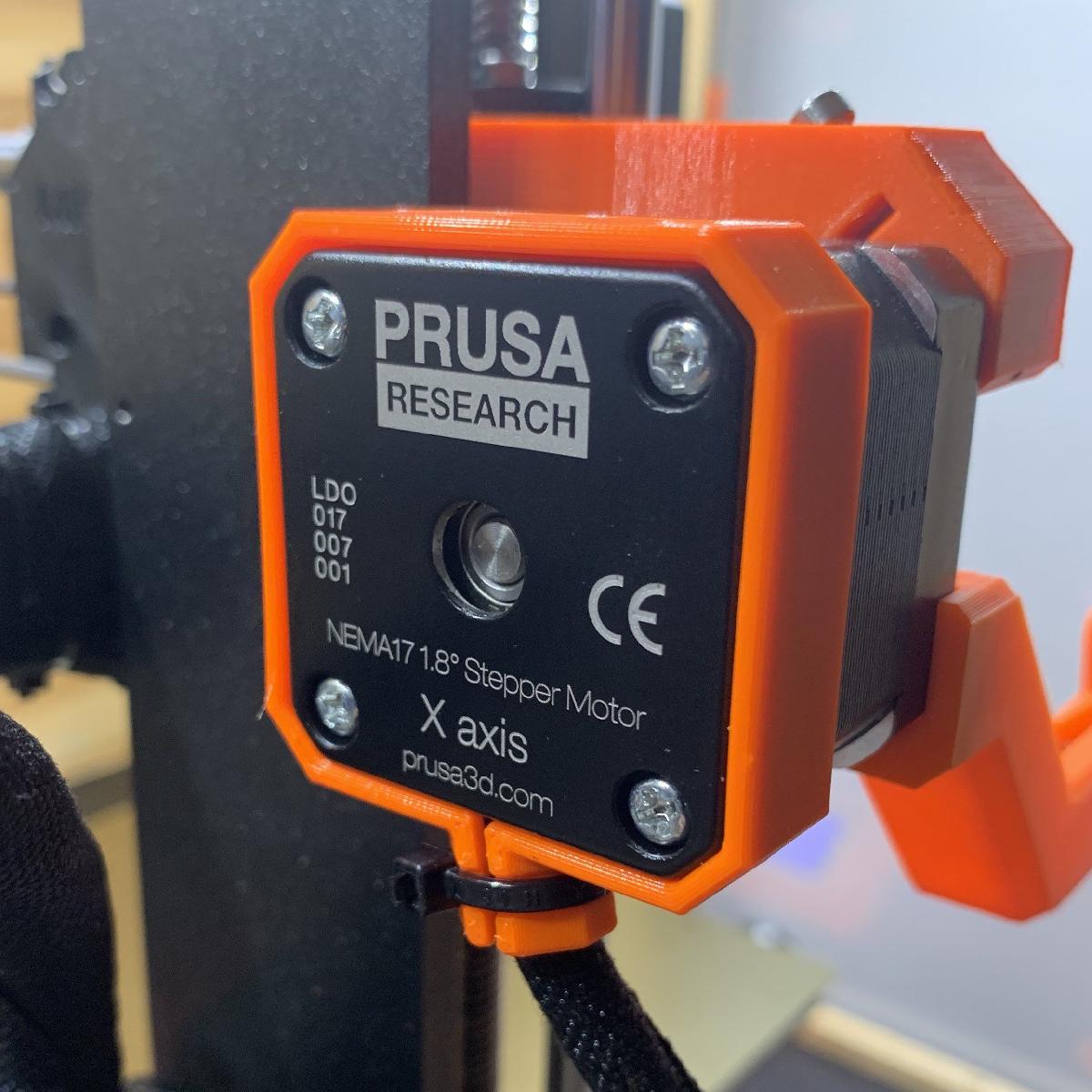

Alivio de tensao do cabo do motor do eixo X da Original Prusa i3 MK3 foi projetado para Impressora 3D. Atualizacao 18.09.19. Eu nao possuo mais a impressora Prusa, entao minha capacidade de apoiar este mod e limitada. Isso e um alivio de tensao muito simples e elegante para o cabo do motor do eixo X em um MK3. Ele se fecha em torno do motor e do cabo e e entao apertado com um zip-tie. Dentro do grampo do cabo, ele tem pequenos dentes que seguram o cabo no lugar. Por favor, esteja ciente de que e destinado a ser usado apenas com a manga de tecido. Ele nao funcionara com o envoltorio espiral mais antigo. Se sua Prusa veio com envoltorios espirais, voce pode comprar mangas de tecido por conta propria. A marca que a Prusa esta fornecendo agora e HellermannTyton, e o diametro da manga para o motor do eixo X e 5mm. O numero da peca e 170-01000 e voce pode compra-lo na Conrad se voce morar na Europa. Mais informacoes estao no PrusaOwners Wiki. A peca foi verificada para se ajustar por varias pessoas diferentes durante os testes beta, mas como depende de duas interferencias proximas, pode ainda estar muito apertada ou muito solta para voce. Eu forneco o arquivo Fusion360 onde voce pode ajustar o tamanho interno do colar ou o diametro interno da saida do cabo, dependendo do que precisa de ajuste. Voce encontrara as dimensoes necessarias nos parametros do modelo. A orientacao correta e tal que o cabo e direcionado para longe da impressora pela saida. Por favor, use o bom senso ao instalar, voce precisa apertar o zip-tie apenas o suficiente para que nao consiga puxar facilmente a manga do cabo ou deslocar o colar no corpo do motor. Segurar o olhal do zip-tie com uma mao e puxar a outra extremidade do zip-tie com alicates funcionara, apenas nao use forca excessiva. Creditos a @stahlfabrik, por seu valioso feedback durante o design e foto do alivio de tensao instalado, assim como ao grupo Discord 602 Wasteland pelo apoio e motivacao.
