Alimentador e dreno automatico de VAT Elegoo Saturn

Ferramentas

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Alimentador e dreno automatico de VAT Elegoo Saturn

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

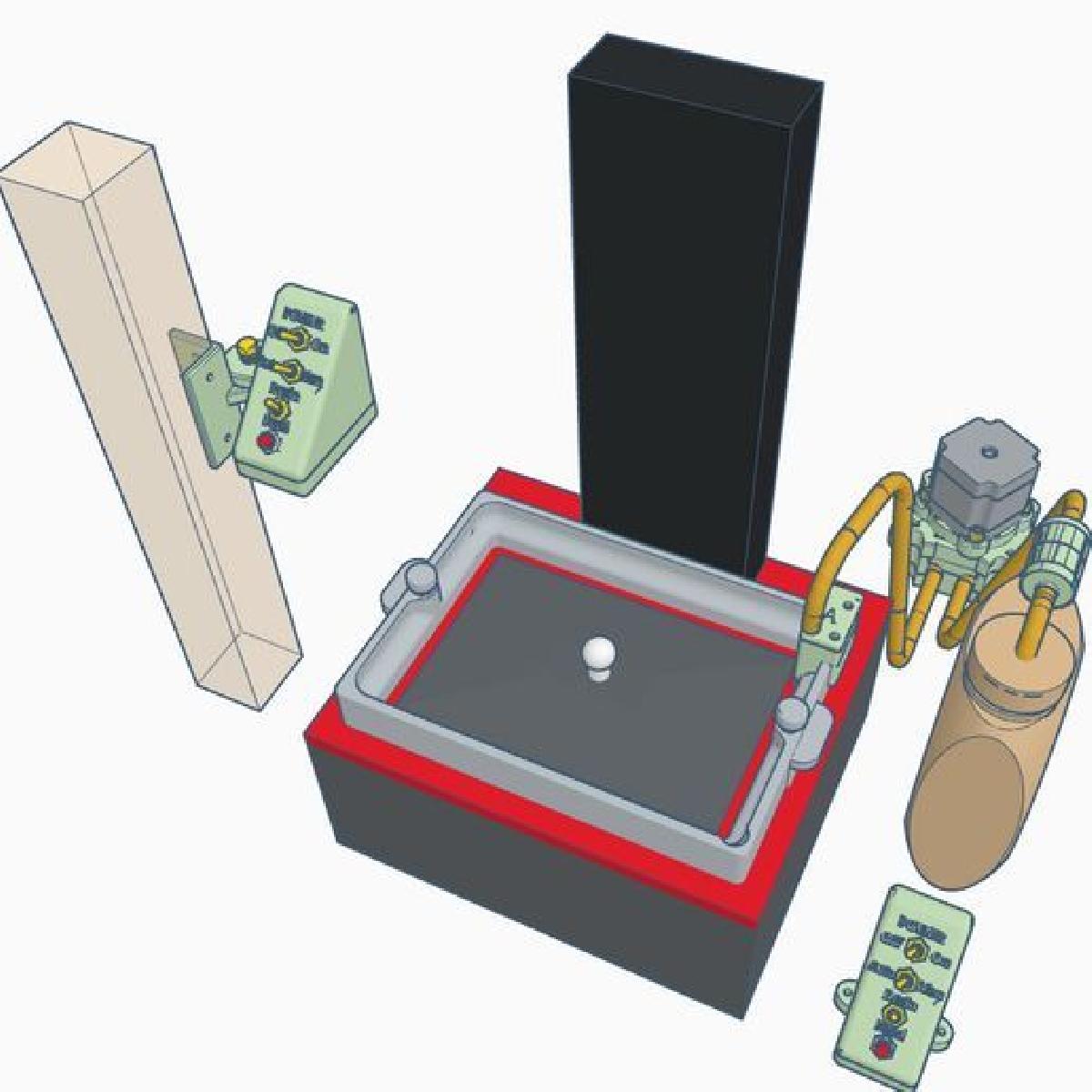

Alimentador e dreno automatico de VAT Elegoo Saturn foi projetado para Impressora 3D. PROVA DE CONCEITO** **Ainda a testar** Achei muito interessante a automacao do Zortrax Inkspire para resina. Perguntei a mim mesmo por que nao replica-la de maneira DIY; afinal, ja tenho uma **[bomba peristaltica](https://cults3d.com/en/3d-model/tool/vat-drain-peristaltic-pump-for-sla-printers-r2-0)**, o coracao de tudo, entao projetei esse primeiro lancamento de um reabastecimento automatico de VAT, alem de uma opcao manual para esvaziar/encher o VAT. Nao gostei muito do sensor de nivel de resina mecanico da Zortrax, portanto tentei fazer um optico fino o suficiente para caber dentro do corpo de drenagem/enchimento. Ele consiste simplesmente em um pino levantado ou abaixado por 1/1,5 mm por meio de um pequeno flutuador de poliestireno; li que a resina nao gruda no poliestireno, entao nao haveria problema. O pino atuador e impresso em resina, mas voce pode usar 38 mm de um cabo de cotonete (OD 2,5 mm), uma alternativa de muito baixo peso. Para bombear resina para/de VAT, deixei um espaco de 0,5 mm a partir do fundo; a area resultante e quase a mesma da renda hemostatica de 9x6 mm. Um simples filtro de resina tambem e fornecido. Eu postarei qualquer novidade... Enquanto isso, se alguem tiver sugestoes, por favor, poste comentarios, vamos nos ajudar! Projeto completo em https://www.tinkercad.com/things/7nC7DcIFyYw **LISTA DE MATERIAIS (BOM)** - n. 1 Arduino Uno - n. 1 motor de passo Nema23 - n. 1 driver 4A TB6600 - n. 1 fonte de alimentacao 12VDC 5/10A - n. 1 interruptor de fim de curso optico - n. 6 rolamentos de esferas 608ZZ - n. 1 rolamento de esferas F686ZZ - n. 1 renda hemostatica de latex 9x6mm - n. 1 haste de 6x31mm, a ser refinada no local - n. 2 arruelas M6 10x1 - n. 1 peneira Mesh 250, 62µ (ou similar) - n. 14 parafusos M3x12mm - n. 8 parafusos M3x15mm - n. 8 porcas nyloc M3 - n. 2 parafusos grubs M3x10mm - n. 2 porcas M3 - n. 4 parafusos M4x40mm - n. 6 parafusos M4x25mm - n. 10 porcas nyloc M4 - n. 4 parafusos de cabeca chata M5x20mm - n. 4 porcas nyloc M5 - graxa de silicone **INSTRUCOES** - lubrifique bem o interior do adaptador do motor, o adaptador do acoplador do motor e os pontos de contato do tubo com os rolamentos.
