Sobre o objeto 3D Alfawise_U20_/_Longer_LK1_Solo

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

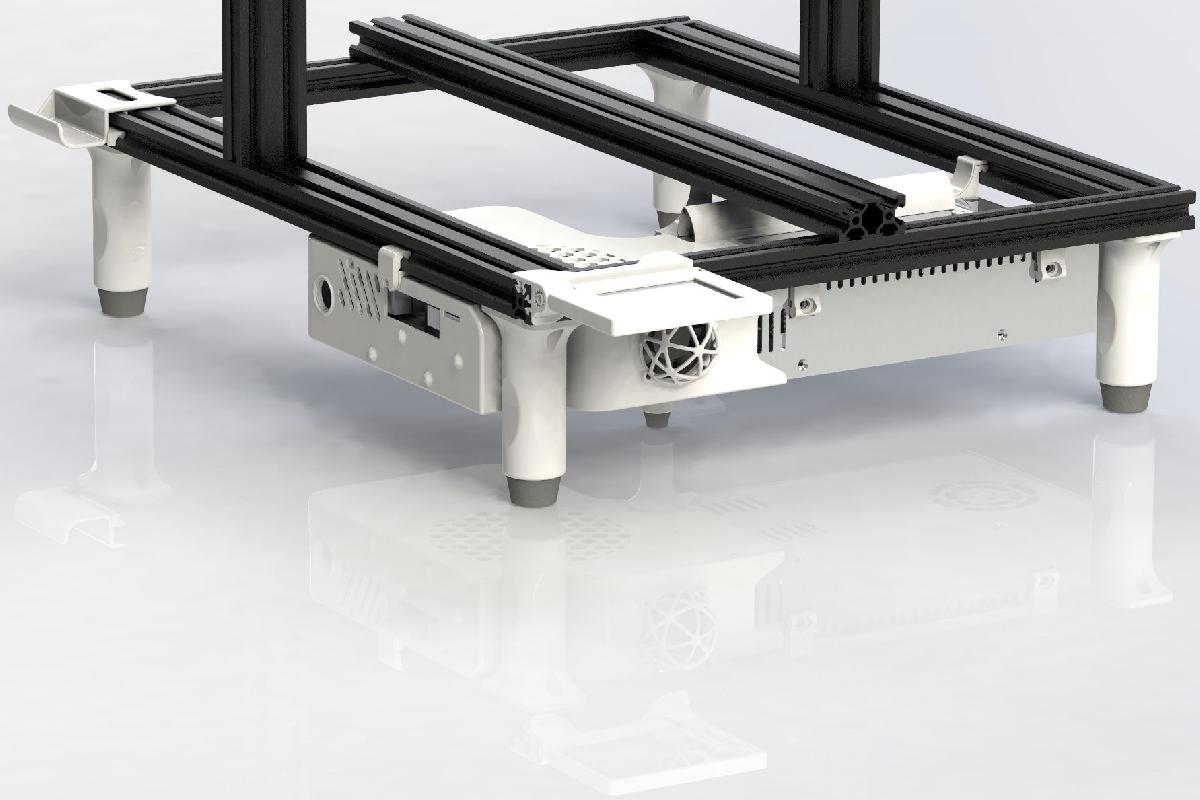

Alfawise_U20_/_Longer_LK1_Solo foi projetado para Impressora 3D. Resumo em Frances, depois em Ingles** Resumo em Frances, depois em Ingles Eu projetei este mod standalone para meu Alfawise U20 para poder mover o conjunto eletronico original sob o chassi da maquina. Isso inclui: - A placa-mae original, comum aos modelos U20, U20+ e LK1, - Um ventilador adicional (de preferencia um muito silencioso, pois o gabinete ressoa muito), adquirivel na RS-Pro, - A fonte original PW360W24, E tambem: - Um mosfet OU (exceto para placas-mae Longer) um modulo MKS PWC e o botao de reset associado - As placas-mae MKS Sgen L, MKS Gen L, MKS Robin Nano ate V3.0 - As placas-mae BigTreeTech SKR 1.1 & 1.3 & 1.4 TURBO & 2 - A tela MKS TFT35 v1.0 - A tela MKS TS35 - A tela BigTreeTech TFT35 V3.0 - Ate 2 x TL Smoothers (se colocados dentro do gabinete) - Ate 4 x TL Smoothers (se colocados fora do gabinete, sob o ventilador da fonte) - 2 x conversores de tensao tipo LM2596 de tamanho maximo 43x21 (distancia entre os furos 30x16) Compatibilidade parcial com a Alfawise U20+. Somente os ganchos hook1, hook1_cut, hook1_lock, hook4 e hook4_lock poderao ser utilizados, eles sao, no entanto, suficientes para um bom suporte sabendo que ha um pe sob a tampa para permitir que o conjunto descanse no chao. Nenhum interesse nas U30 / LK2, elas sao originalmente ja em standalone. Compativel com o chassi Creality CR10 e outras copias. As caracteristicas do gabinete sao as seguintes: - VENTILADO para permitir a saida de ar quente. O ventilador 40x40x10, a ser colocado no espaco previsto, envia o fluxo de ar de ambos os lados da placa-mae para resfriar da melhor forma possivel os chips de controle dos motores. A grade do ventilador com forma de cupula geodesica permite nao causar ruidos e turbulencias. O reforco circular sob a placa-mae contera esse fluxo localmente e evacuara o ar atraves das aberturas em padrao hexagonal sob a placa. Ao evacuar pela parte superior, o ar quente provocara a succao, por baixo, do ar fresco vindo de fora atraves das aberturas hexagonais localizadas na tampa. A distancia em relacao ao solo e suficiente para que o ventilador da fonte possa expulsar o ar sem causar mais ruido. Os fios conectados a placa-mae estao afastados dela para nao afetar seu resfriamento. Apos uma hora de impressao, a temperatura medida dentro do gabinete e 5 °C superior a ambiente (29,5 °C para 25 °C) e a fonte expulsa um ar muito menos quente do que antes no gabinete preto. - COMPACTO para nao ocupar muito espaco, tanto em termos de espaco quanto visualmente, permitindo que todos os componentes sejam facilmente fixados e que os cabos possam ser afastados da placa-mae com facilidade, - ROBUSTO. Reforcos sao dispostos em varios lugares para suportar as solicitacoes sob seu peso, especialmente proximo a todos os pontos de fixacao e em varios pontos de juncao parede/teto. Os pes sao espessos para suportar o peso da impressora, - SUSPENSO. A fonte e presa aos perfis de aluminio por meio de ganchos, os quais sao parafusados na fonte pelos furos livres para mante-la travada na posicao. O mesmo se aplica ao gabinete da placa-mae. Um pe para ser fixado sob o conjunto permitira que tudo descanse no chao para aliviar os ganchos. - FACIL DE MONTAR E ASSEMBLAR. Nao e necessario comprar hardware, pois os parafusos exigidos para a montagem podem ser recuperados diretamente do gabinete preto original. O ventilador pode ser mantido na posicao por meio das dentes integrados ou parafusado. Um capo pode obstruir o local do ventilador se este estiver ausente. - CONFIGURACAO FLEXIVEL. A escolha e deixada ao usuario sobre a instalacao ou nao do ventilador 40x40x10, sua fixacao ao gabinete ou sobre a fixacao dos cabos da impressora (lateral ou traseira). E possivel instalar as placas-mae listadas acima (Alfawise/Longer, MKS, BigTreeTech), as telas MKS TFT35 V1.0 e BTT TFT35 V3.0, um mosfet, 2 TL-Smoothers e 2 conversores de tensao. Para cada marca, 3 versoes de gabinete de tela estao disponiveis: 2 versoes fixas (tela horizontal e tela inclinada a 30 °) e uma versao que inclina sob demanda (-90 °; -60 °; -30 °; 0 °; -30 °; -60 °; -90 °). A tampa do gabinete esta disponivel em duas versoes, uma normal, plana, adequada para placas-mae com pequenos dissipadores sobre os drivers e uma versao mais profunda, adequada para tmc 2208 que necessitam de grandes dissipadores, - IMPRESSAO FACIL COM POUCOS SUPORTES. As pecas que consomem mais material, como o gabinete, a tampa, o protetor contra poeira ou os pes, podem ser impressas com quase nenhum suporte, pois essas pecas foram projetadas sem angulos de overhang superiores a 70 °. No entanto, sera necessario usar suportes para os ganchos e a grade do ventilador, mas sao pequenas pecas que causarao poucas perdas. Tambem me certifiquei de reduzir as necessidades de retracao em uma mesma camada, para evitar sub-extrusao, principalmente na tela. - ELEGANTE. Tentei tornar as pecas agradaveis a vista, utilizando curvas sempre que foi razoavelmente possivel, Este mod requer, excluindo suportes, cerca de metade de um rolo de PLA 3D Fila de 1kg para um preenchimento de 100%: - Massa do gabinete: 1 x 131 g (~10h40 de tempo de impressao em casa em 0.2) - Massa da tampa do gabinete: 1 x 55 g (~4h49 de tempo de impressao em casa em 0.2) - Massa da tela todas as versoes: ~30 g - Massa do protetor contra poeira: 1 x 19.6 g - Massa do pe de suporte: 4 x 55.3 g - Massa do pe de suporte pequeno: 1 x 9.2 g - Massa da grade do ventilador: 2.8 g - Massa da tampa do ventilador: 1 x 2.8 g - Massa dos ganchos: 22 g - Massa das espacadeiras: 2 x 0.5 g Total: ~500 g O protetor contra poeira nao e obrigatorio, pois a fonte ja esta protegida e isolada por um filme plastico. A tampa do ventilador so deve ser impressa se voce escolher nao instalar este ventilador. Provavelmente adicionarei uma tampa sob a tela para nao ter mais a fita exposta.

Baixar

### Modelo 3D para Impressão: Alfawise U20 / Longer LK1 Solo

#### Introdução

O projeto de impressão 3D de um mod standalone para a impressora Alfawise U20, conhecido como "Alfawise_U20_Long_LK1_Solo", representa uma inovação significativa para quem busca melhorar a eficiência e a organização deste tipo de impressora. A proposta principal é realocar o conjunto eletrônico original para a parte inferior do chassi da máquina, criando um espaço mais arrumado e resfriado. Este texto vai explorar as especificações, características e benefícios desse modelo, além de descrever sua montagem, instalação e requisitos de impressão.

#### Objetivos do Projeto

A ideia central do projeto foi otimizar o espaço dentro do gabinete da impressora Alfawise U20, proporcionando uma solução que permita um melhor fluxo de ar, resfriamento do hardware e uma estética mais agradável. Isto é especialmente relevante para quem utiliza a impressora em um ambiente de trabalho em que a eficiência e o barulho são fatores críticos.

#### Componentes do Modelo

O modelo foi projetado para acomodar uma série de componentes:

- **Placa-mãe Original**: É comum entre os modelos U20, U20+ e LK1.
- **Ventilador Adicional**: Um ventilador de 40x40x10, preferencialmente silencioso, para garantir que o ruído não seja um incômodo durante a operação.
- **Fonte de Alimentação PW360W24**: A fonte original foi mantida na configuração.

Além disso, o design admite a instalação de:

- Um MOSFET ou um módulo MKS PWC com seu botão reset associado.
- Placas-mãe MKS Sgen L, MKS Gen L, MKS Robin Nano até a versão 3.0.
- Placas BigTreeTech SKR 1.1, 1.3, 1.4 Turbo e 2.
- Displays MKS TFT35 V1.0, MKS TS35 e BigTreeTech TFT35 V3.0.
- Até 4 TL Smoothers.
- Conversores de tensão do tipo LM2596.

#### Características do Gabinete

O design do gabinete foi elaborado levando em consideração as seguintes características:

1. **Ventilação**: A montagem do ventilador é crucial para a exaustão do ar quente. O design do gabinete permite que o ar fresco entre pelas aberturas hexagonais, enquanto o ar quente é expelido pelo topo. Esta configuração testada garante que, sob uso contínuo, a temperatura interna do gabinete permaneça apenas 5 °C acima da temperatura ambiente.

2. **Compacto e Atraente**: O espaço interno foi otimizado para que todos os componentes sejam acomodados sem dificultar o acesso e a manutenção. As linhas curvas e a estética do design agregam valor visual à impressora.

3. **Robustez**: Vários reforços foram projetados para garantir que o gabinete suporte o peso e a tensão, especialmente nas suas articulações. Os pés são robustos, permitindo uma base estável.

4. **Suspensão**: A fonte de alimentação é suspensa nos perfis de alumínio, o que reduz a vibração e o ruído, aumentando a eficiência.

5. **Facilidade de Montagem**: Todos os parafusos necessários para montagem podem ser reaproveitados do gabinete original, eliminando a necessidade de adquirir peças adicionais. Isso significa que o upgrade pode ser feito com muito mais facilidade e baixo custo.

6. **Configuração Flexível**: O projeto permite que o usuário escolha como deseja instalar os componentes, incluindo onde fixar os cabos e a orientação do ventilador.

#### Processo de Impressão

Uma das grandes vantagens deste projeto é a facilidade de impressão. As peças foram desenhadas para demandar o mínimo possível de suportes, tornando o processo de impressão mais rápido e eficiente. As principais peças, como o gabinete e a tampa, têm ângulos superiores a 70° e podem ser impressas sem suportes. O uso de materiais foi otimizado para que todo o conjunto consuma aproximadamente 500g de PLA em um preenchimento de 100%, facilitando ainda mais o processo de fabricação.

#### Tempo de Impressão e Materiais

Os pesos aproximados e os tempos de impressão para cada componente são os seguintes:

- **Gabinete**: 131 g (~10h 40m em 0.2 mm)
- **Tampa do Gabinete**: 55 g (~4h 49m em 0.2 mm)
- **Display**: ~30 g
- **Protetor contra Poeira**: 19.6 g
- **Pés de Suporte**: 4 x 55.3 g
- **Suportes pequenos**: 9.2 g
- **Grade do Ventilador**: 2.8 g
- **Tampa do Ventilador**: 1 x 2.8 g
- **Ganchos**: 22 g
- **Espaçadores**: 2 x 0.5 g

O total se aproxima de 500 g. O protetor contra poeira é opcional, pois a fonte já é isolada por um filme plástico.

#### Conclusão

O projeto "Alfawise_U20_Long_LK1_Solo" apresenta uma abordagem inovadora e prática para otimizar o espaço e o desempenho da impressora 3D Alfawise U20. Através de um design que combina eficiência, estética e funcionalidade, este mod não apenas melhora o resfriamento e organização do conjunto eletrônico, mas também facilita o processo de montagem e manutenção.

A proposta vai ao encontro da demanda dos usuários que buscam não apenas funcionalidade, mas também uma melhoria no conforto acústico e na aparência de suas impressoras. Com a sua implementação, espera-se que os entusiastas da impressão 3D possam maximizar o seu potencial criativo, operando em um ambiente mais limpo e organizado.

---

### Summary in French

Ce modèle 3D a été conçu pour le Alfawise U20 afin de déplacer l'ensemble électronique d'origine sous le châssis de la machine. Cela inclut :

- La carte mère d'origine, commune aux modèles U20, U20+ et LK1.
- Un ventilateur supplémentaire (de préférence très silencieux), disponible chez RS-Pro.
- L'alimentation d'origine PW360W24.

Cela permet également d'adapter divers composants comme les cartes mères MKS, les écrans MKS TFT et BigTreeTech, ainsi que des dispositifs de lissage TL.

Les caractéristiques du boîtier comprennent :

1. **Ventilation** : Un système efficace pour évacuer l'air chaud, maintenant une température interne stable.
2. **Compact et Esthétique** : Une conception esthétique optimisée pour un accès facile aux composants.
3. **Robustesse** : Renforts pour supporter le poids et la tension.
4. **Suspension** : Éléments suspendus pour réduire les vibrations.
5. **Facilité d'Assemblage** : Pas besoin de nouvelles vis, réutilisation des vis originales.
6. **Configuration Flexible** : Options de montage personnalisées selon les besoins de l'utilisateur.

Le processus d'impression est optimisé pour minimiser les supports, et toutes les pièces peuvent être imprimées avec environ 500 g de PLA.

---

### Summary in English

This 3D model was designed for the Alfawise U20 to move the original electronic assembly under the chassis of the machine. It includes:

- The original motherboard, common to the U20, U20+, and LK1 models.
- An additional fan (preferably very quiet), available from RS-Pro.
- The original PW360W24 power supply.

It also allows the adaptation of various components such as MKS motherboards, MKS TFT displays, and BigTreeTech devices, as well as TL smoothing devices.

The features of the casing include:

1. **Ventilation**: An efficient system for expelling hot air, maintaining a stable internal temperature.
2. **Compact and Aesthetic**: An optimized design for easy access to components.
3. **Robustness**: Reinforcements to support weight and stress.
4. **Suspension**: Suspended elements to reduce vibrations.
5. **Ease of Assembly**: No need for new screws, reusing the original ones.
6. **Flexible Configuration**: Customized mounting options based on user needs.

The printing process is optimized to minimize supports, and all parts can be printed with approximately 500 g of PLA.

---

Este projeto destaca-se como uma solução valiosa para a comunidade de impressão 3D, proporcionando um caminho para melhorias significativas no desempenho das impressoras.
