Alfawise U20 Trilho Linear MGN12H do Eixo Z

Impressoras 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Alfawise U20 Trilho Linear MGN12H do Eixo Z

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

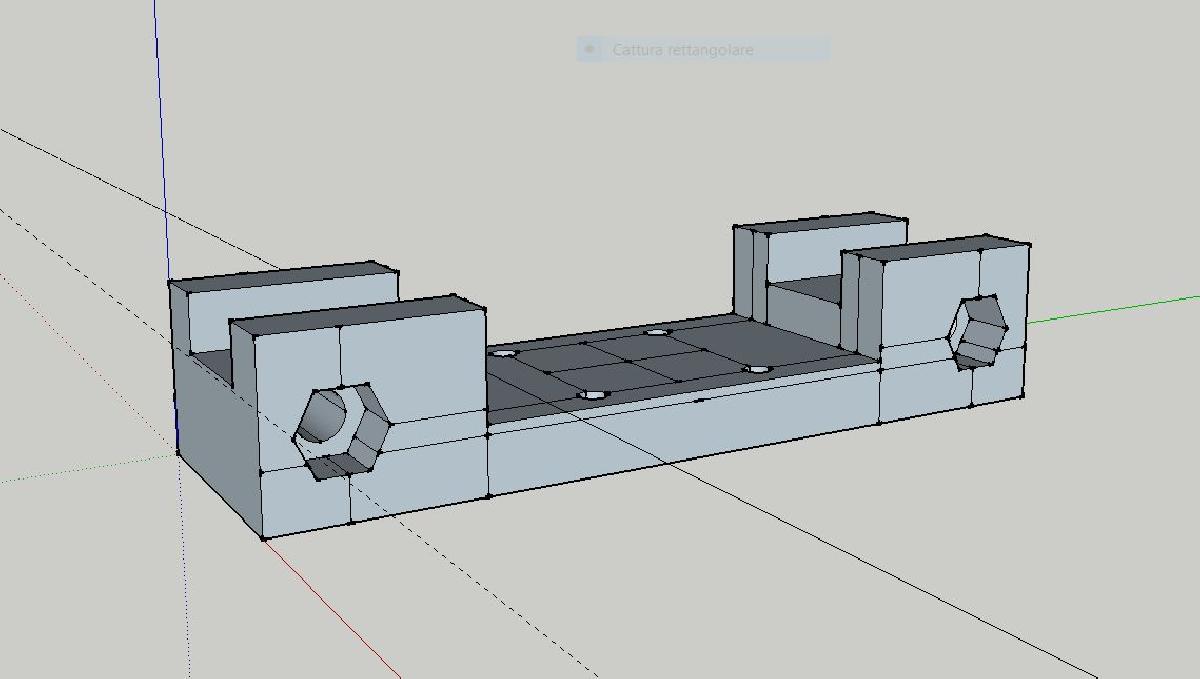

Alfawise U20 Trilho Linear MGN12H do Eixo Z foi projetado para Impressora 3D. Remix de outros projetos para permitir com o menor trabalho possivel (e o maximo de rendimento) montar os guias lineares MGN12H na Alfawise U20 para o eixo Z.Com este projeto, eliminei definitivamente o deslizamento das camadas que ocorria a uma certa altura que, mesmo que imperceptivel, me incomodava bastante.Comecando pelo lado do motor, para poder colocar o guia linear, e necessario inverter o motor X em seu eixo, e para isso criei o primeiro suporte "Suporte para Motor X com EndStop", que permite montar o motor voltado para o usuario e acima dele fica o endstop que toca perfeitamente o bloco original.ATENCAO: Quando se inverte o motor, os cabos devem ser invertidos porque nao e possivel faze-lo via software. Procure no Youtube "How to reverse Nema stepper". De qualquer forma, basta inverter os cabos centrais entre si e os externos entre si.Liberado o eixo Z do lado do motor, pode-se utilizar o remix que fiz para o guia linear retirado de outro projeto, mas nao adequado para a distancia dos furos que nao se alinhavam com esta impressora, assim como nao se alinhavam, no meu caso, os encaixes para MGN12H.O arquivo e "Suporte... lado Motor"No lado oposto, e necessario fazer um lembrete porque, assim como esta posicionado, o lado direito nao permite colocar os guias lineares (os furos da pecinha e do suporte nao coincidem), e os parafusos que seguram as rodas sao mais curtos do que do lado direito, portanto, precisam ser substituidos ou pode-se utilizar o suporte criado especialmente com furos para os parafusos, que permite recuperar o comprimento que falta.O arquivo e "Suporte... lado Oposto Motor"Para montar o lado direito, tive que:remover completamente a roda com a excentrica colocada internamente no lado direito e com ela o respectivo parafuso;comprar um par de parafusos M4, dos quais um necessariamente de cabeca chata ou de alguma forma achatada (aquele que fica alinhado com o quadro) de no maximo 10mm (melhor 8mm, pois senao toca no quadro) e substitui-los por aqueles que conectam a pecinha de metal vermelha com o quadro do eixo X e as rodas no eixo Z.comprar T_NUT M4 para inserir atras do eixo X, para conectar a pecinha com os parafusos a esses parafusos e deslizar para fora a peca ate que os furos da pecinha coincidam com os do suporte para guias lineares.Para quem nao quer comprar os T_Nut, podem-se utilizar porcas com partes impressas; varios projetos estao sempre disponiveis no thingiverse.Uma vez que tudo esteja alinhado, basta montar os guias lineares do lado oposto ao motor e conecta-los com o eixo X e testar a impressora imediatamente.Boas impressoes!
