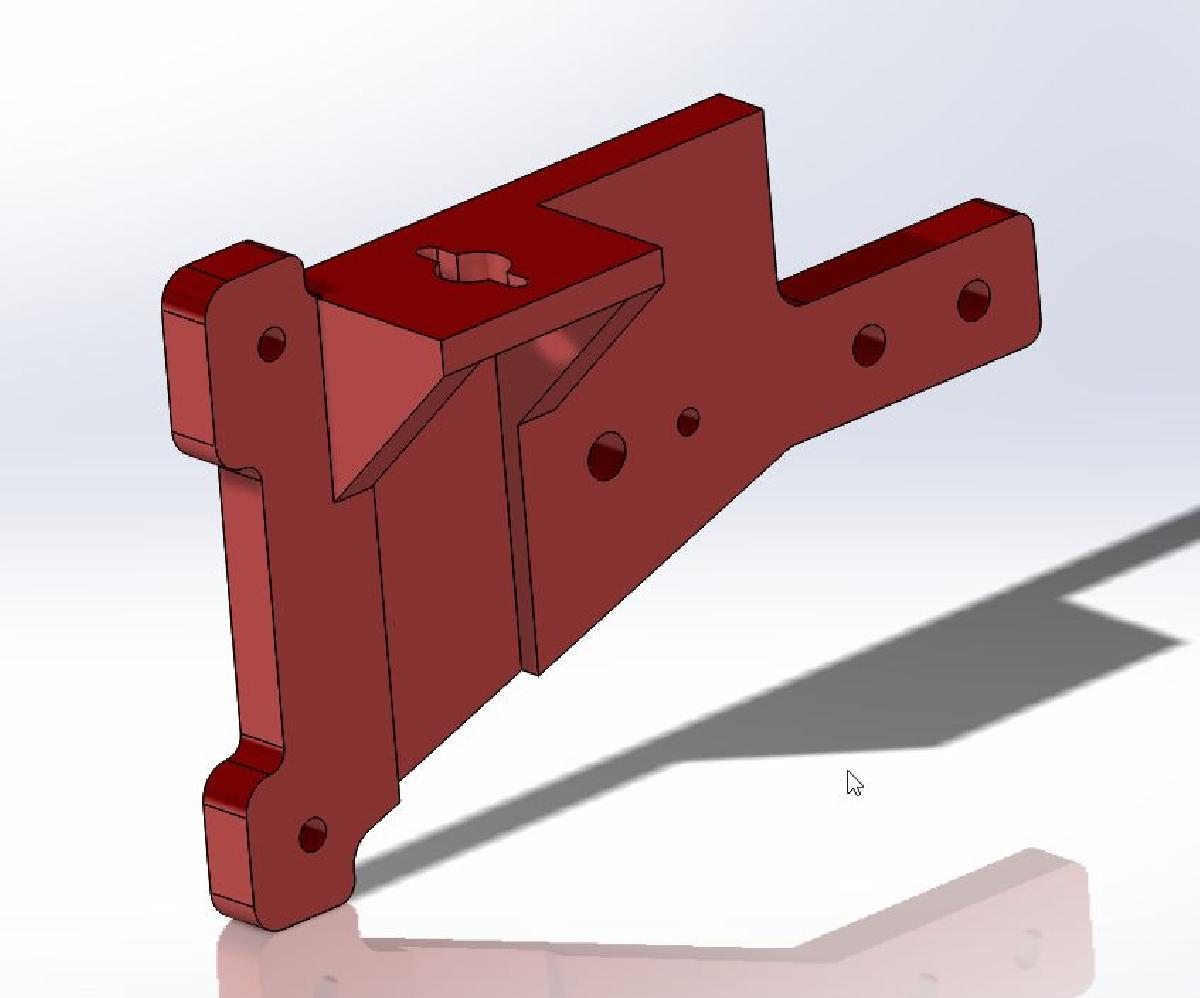

Alfawise U20 Eixo Z Dual
Peças para impressoras 3D
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D Alfawise U20 Eixo Z Dual
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.
Alfawise U20 Eixo Z Dual foi projetado para Impressora 3D. Esta modificacao para a Alfawise U20 reduz ou elimina varios problemas: 1.- Diferenca na primeira camada entre a parte esquerda e direita do eixo X, quando o eixo Z e elevado, especialmente nas primeiras camadas. Normalmente, neste tipo de impressoras onde o impulso de elevacao Z e feito apenas a partir do lado esquerdo do X, tende a deixar algo para tras do lado direito do X, pois esse lado vai atras desse impulso. 2.- Wobble, Banding ou Jitter, com um unico motor Z, que eleva o eixo X, atuando no lado esquerdo deste, o Banding pode ocorrer devido ao fato de que os rolamentos do lado direito travam excessivamente a subida deste lado. Isso pode ser devido a duas causas: PRIMEIRA: Os rolamentos do lado direito do eixo X estao muito apertados com sua porca excentrica. Normalmente, seus efeitos tem uma cadencia repetitiva, por exemplo, o mesmo padrao de Banding e visto a cada 1,5 cm de forma repetitiva. SEGUNDA: falta de paralelismo entre as 2 barras v-slot 2040, que suportam o eixo Z. E suficiente que a separacao entre essas barras entre a parte superior e inferior diferencie em 0,5 mm para que o problema apareca. Normalmente, os efeitos de banding causados por essa causa sao vistos a partir de certa altura da impressao e vao aumentando a medida que o eixo Z sobe; tambem podem ocorrer no inicio da impressao e depois desaparecer ao elevar o eixo Z. Para resolver isso, duas pecas sao incluidas para substituir a parte traseira do conjunto do eixo X: AU20 Z back left V5.STL sobre a qual o Extrusor e instalado e AU20 Z back right V5.STL sobre a qual instalaremos o segundo motor do eixo Z. Alem disso, os seguintes materiais serao necessarios: - Parafusos M5 - Arruelas M5 DIN 9021 - Arruelas M5 DIN 125 - Porcas M5 - Motor Alafause U30 Longer 3D 42BYGH40H-2-19D (gearbest ou aliexpress) - Sistema de montagem do motor nema para vslot 2040 - Sistema de fixacao superior da vara roscada para vslot 2040 - Sistema de acoplamento flexivel da vara roscada de 8 mm para o eixo do motor de 5 mm - Vara (e porca de latao) roscada de aco inoxidavel com 4 flancos de inicio e 8 mm de avanco por rotacao (passo de 2 mm), 500 mm de comprimento e 8 mm de diametro. - Acoplamento eletronico paralelo de 1 motor nema a 2 motores. - Cabo do motor nema ATENCAO antes de conectar a impressora, e necessario verificar com um multimetro se as saidas da conexao do motor Z sao iguais em ambos os motores, SE NAO FOREM, A PLA 3D FilaCA MAE DA IMPRESSORA PODE SER DANIFICADA.
