Sobre o objeto 3D Alfawise U20 Dual Z com motor de passo montado na parte superior

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

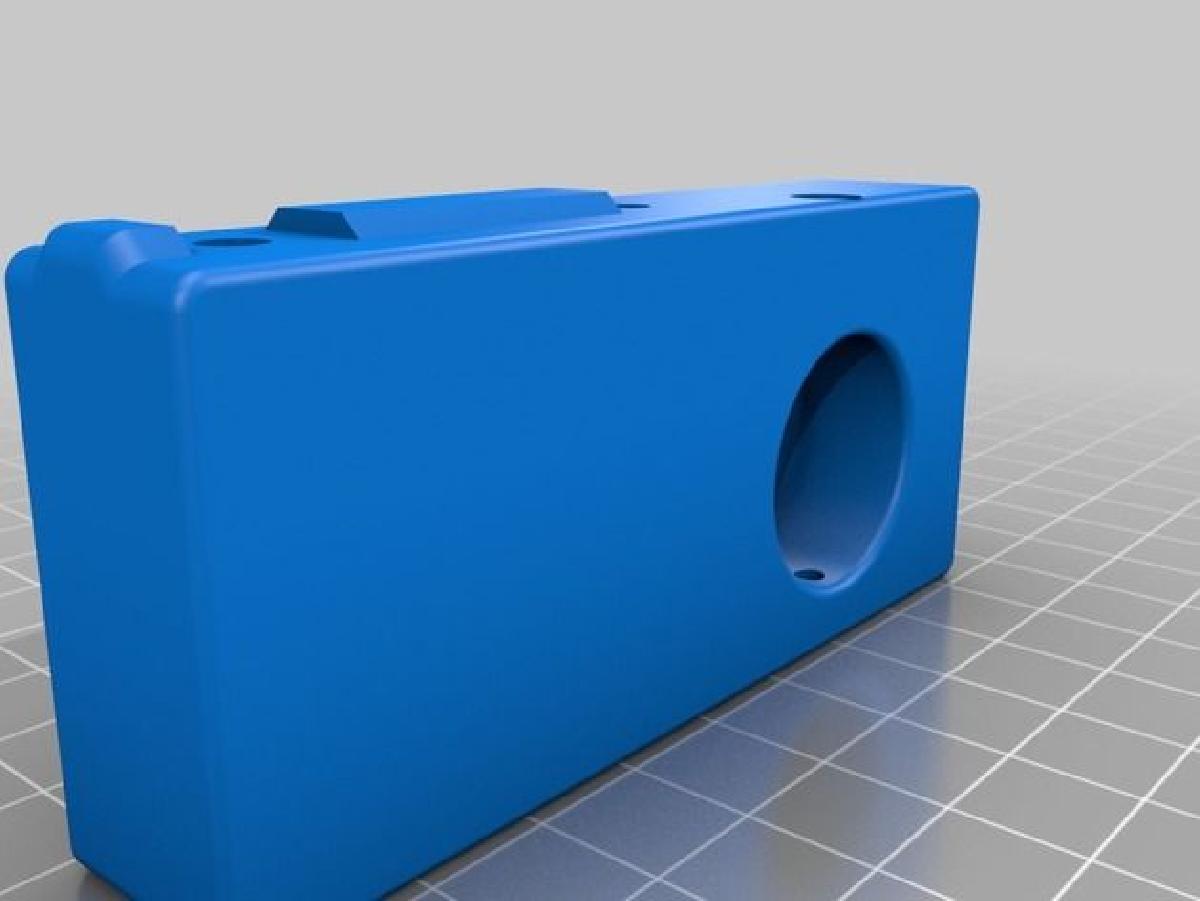

Alfawise U20 Dual Z com motor de passo montado na parte superior foi projetado para Impressora 3D. Aqui esta o dual Z para a U20 de baixo custo.Sem mudancas no firmware ou configuracoesEletronica: Estenderos 4 fios dos motores e passa-los pelo perfil.Os detalhes:Suporte do motor:2 Parafusos 5 x 30 para as polias2 polias lisas (nao como na imagem)1 polia GT2 20 dentes / 6 mm / eixo de 5 mm2 arruelas impressas (arruela M5 x 8 ep1.stl) ou nao5 parafusos M5 x 8 mais 5 T-nuts (pessoalmente, eu coloquei as traseiras e depois, uma vez no lugar, a de cima)Fixacao do motor 4x M3x12 + 4 arruelasLado direito de cima para baixo:Bloqueio da haste superior para GT2-20.stlParafuso M3 x 20 + porca1 polia GT2 20 dentes / 6 mm / eixo de 8 mmEspacador superior 14mm.stlArruela M8 x 12 espessura 1mmSuporte direito:2 parafusos de bloqueio para o rolamento M3x4 e umM3 x 82 Parafusos M4 x 20 + T nuts M4Rolamento 608zArruela M8 x 12 espessura 1mmBloqueio da haste inferior: Parafuso M3 x 12 + porcaBloqueio da porca.stl / A porca da haste roscada / Suporte do 2º eixo.stl / Suporte da porca.stlFixamos tudo com 2 Parafusos 3x18 + porca M3 nylstop Pessoalmente, eu aperto e depois afrouxo uma volta e meia para recuperar o ajuste. Vamos bloquear uma vez que o montagem completa esteja realizada.Lado esquerdo de cima para baixo:Bloqueio da haste superior para GT2-20.stlParafuso M3 x 20 + porca1 polia GT2 20 dentes / 6 mm / eixo de 8 mmEspacador superior 14mm.stlArruela M8 x 12 espessura 1mmSuporte direito:2 parafusos de bloqueio para o rolamento M3x82 Parafusos M4 x 20 + T nuts M4Rolamento 608ZZArruela M8 x 12 espessura 1mmBloqueio da haste inferior: Parafuso M3 x 12 + porcaMaterial necessario: aproximadamente 13€1x correia GT2 6 mm fechada de 860mm (5.80€)2x Polias GT2 6mm – 20 dentes eixo de 8mm (1.06€)1x Polia GT2 5 mm – 20 dentes eixo de 5mm (0.74€)2x Polias GT2 6mm – lisa eixo 5mm (1.34€)1x haste roscada + porca de 500mm (3.41€) Atencao, esta haste deve ter valores em consonancia com o seu parafuso existente. Ou seja, Parafuso T8 / Passo de 2mm e um avanco de 8mm.2x Rolamento 608zz (0.47€)5x Parafusos M5x8 + T-nuts em M5 (fixacao do suporte do motor substituivel por M4)1x Parafuso M3 x 43x Parafusos M3 x 86x Parafusos M3 x 122x Parafusos M3 x 182x Parafusos M3 x 204x Porcas M3 + 2 Porcas M3 Nylstop4x arruelas M34x Parafusos M4 x 204 T-nuts M4 (2.83€ as 50)2 Parafusos M5 x 30Filamento recomendado como de costume: https://www.filament-abs.fr/produit/filament-pla-3d870/ ou, na pior das hipoteses, um 3D850
