Sobre o objeto 3D Alarme de Baixo Filamento

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

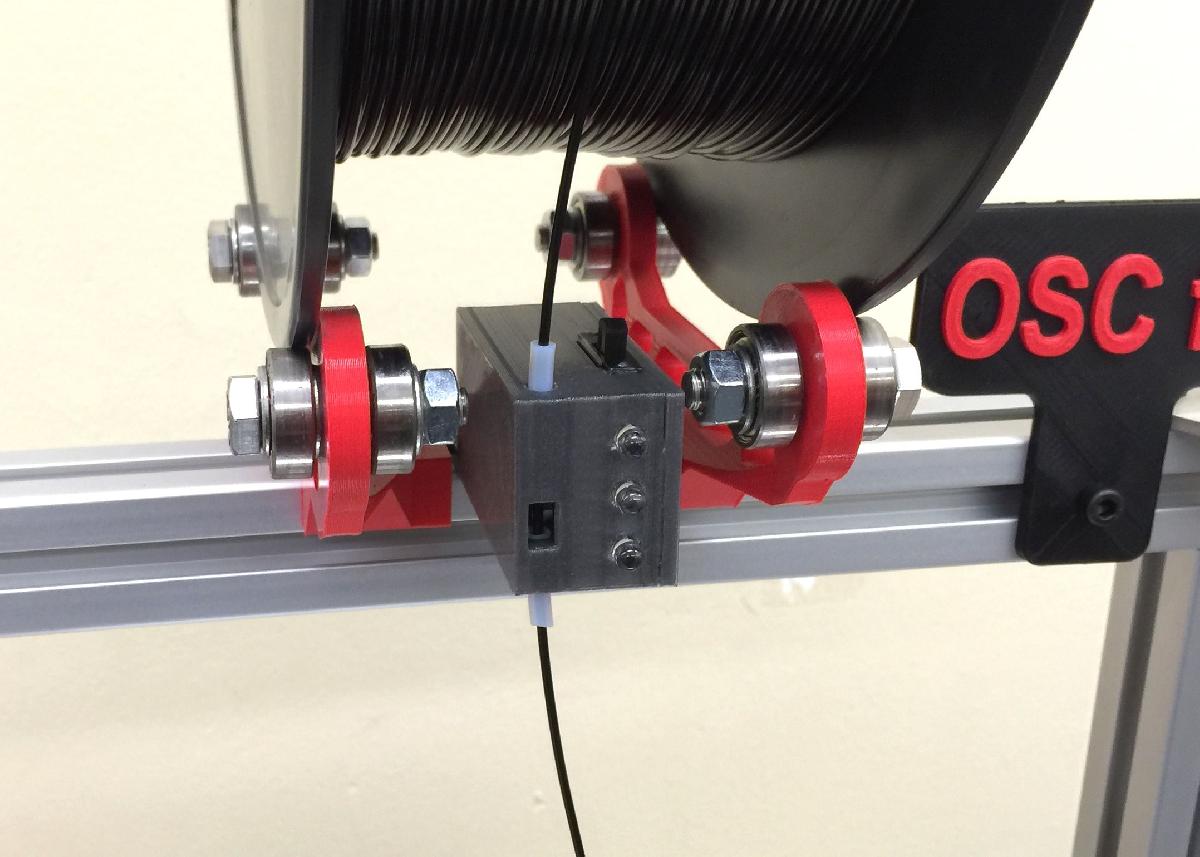

Alarme de Baixo Filamento foi projetado para Impressora 3D. Ha muitos recursos compactados neste pequeno alarme: interruptor liga-desliga, interruptor de limite mecanico para deteccao, indicadores de luz LED, alarme piezoeletrico, bem como tubo de teflon para passagem suave do filamento atraves do mecanismo. Aqui estao os componentes necessarios:(1) Microinterruptor: https://ultimachine.com/content/microswitch-ss-3gl13pt(1) Interruptor deslizante 6P: http://www.robotshop.com/en/tamiya-mini-power-switch-2pk.html(1) Alarme piezoeletrico de 12V: http://www.ebay.com/itm/95DB-Alarm-DC-3-24V-12V-5V-Electronic-Buzzer-Continuous-Beep-Piezoelectric-/261752800917?(3) LEDs(40mm) tubo de teflon OD 4mm/ID 2mmFio e cola.Todo o conjunto custou menos de $5.1) Imprima com as configuracoes que desejar2) Insira o microinterruptor e os inserts do tubo de teflon. Eu cortei um pequeno chanfro no tubo inferior para facilitar a insercao. Voce precisara dobrar um pouco a aba do microinterruptor para garantir um bom contato com o filamento. Teste a funcionalidade antes de prosseguir.3) Insira os LEDs4) Solde o circuito. Certifique-se de testar o circuito para garantir que funcione antes de fechar tudo.5) Parafuse ou cole o alarme e o interruptor liga-desliga.6) Cole a tampa, monte na sua impressora 3D e conecte diretamente a fonte de alimentacao de 12V.Pratique IMPRESSAO SEGURA!!!
