Alargamento X380 e reforcos XZ da base dos DiscoVery/Easy 200 Dagoma
Peças para impressoras 3D
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D Alargamento X380 e reforcos XZ da base dos DiscoVery/Easy 200 Dagoma
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

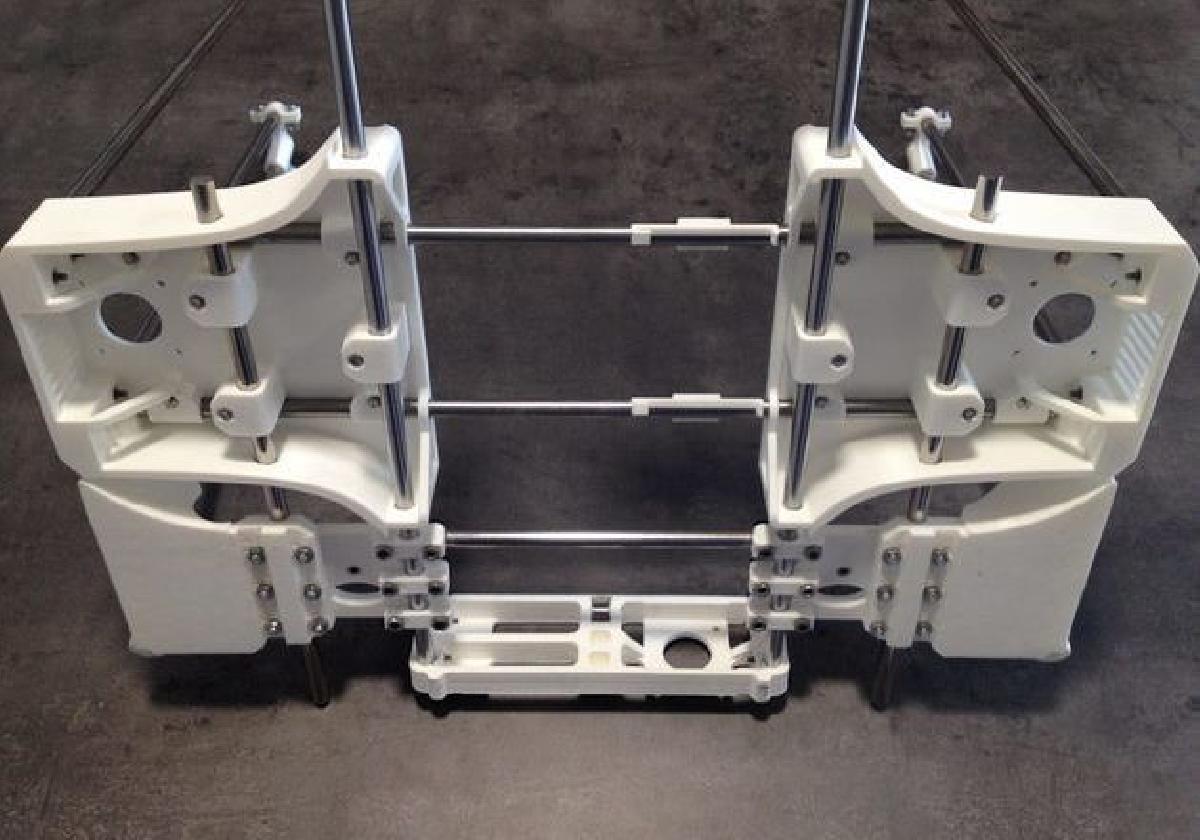

Alargamento X380 e reforcos XZ da base dos DiscoVery/Easy 200 Dagoma foi projetado para Impressora 3D. Alargamento e reforco da estrutura principal XZ da Dagoma Discovery 200, em complemento das pecas de Liar/DAL: "reforco de estrutura por triangulacao adaptavel Dagoma" https://www.thingiverse.com/thing:1200492Utilizacao de 6x varas diametro 8 mm de comprimento ajustado para 380 mm (+0,1/-0 mm) em substituicao as varas de 270 mm que sao elas mesmas reutilizadas para reforcar a estrutura.Durante este projeto, consegui entendermelhor e constatar a origem de muitos problemas de regulagem das DiscoVery que foram reportados (e mesmo amplificados) na DiscoEasy: as varas originais de 270 mm foram previstas para comprimentos disponiveis de 273 mm. O que implica fenomenos de ma horizontalidade do carro X, do wooble em Z, e das friccoes do carro Y (veja as duas ultimas imagens explicativas).Todo o projeto aqui proposto e totalmente ajustado sem folga a 380 mm para varas de 380 mm e melhora a rigidez de toda a maquina.Ganhos observados: mais nenhuma oscilacao das varas roscadas, mais wooble, horizontalidade mantida, carro Y perpendicular e nao restringido. Grande precisao e reprodutibilidade na impressao.E UMA CORRIDA DE 280 mm em X com esta cabeca https://www.thingiverse.com/thing:24788102018-03-26: uma nova versao "Base_support_XZ_DiscoEasy_sans_pastilles.stl" foi adicionada. Os eixos principais tem seu centro a 9 mm de altura em relacao ao chao (ao inves de 10 mm na versao anterior) para serem totalmente compativeis com as faces frontal e traseira das DiscoEasy, com a condicao de remover as almofadas amortecedoras adesivas (...) Para um conjunto "Base_support_XZ", esquerda ou direita (portanto sera necessario multiplicar por dois as quantidades seguintes) sao necessarios:11x porcas M34x M3-lg6 (motor)4x M3-lg10 (aperto das 2 hastes X380)4x M3-lg12 (aperto das 2 hastes Z)3x M3-lg20 (aperto das hastes Y)
