Ala/montagem do ventilador 5015 para extrusora Sprite Pro (dissipador de calor)

Extrusoras para impressoras 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Ala/montagem do ventilador 5015 para extrusora Sprite Pro (dissipador de calor)

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

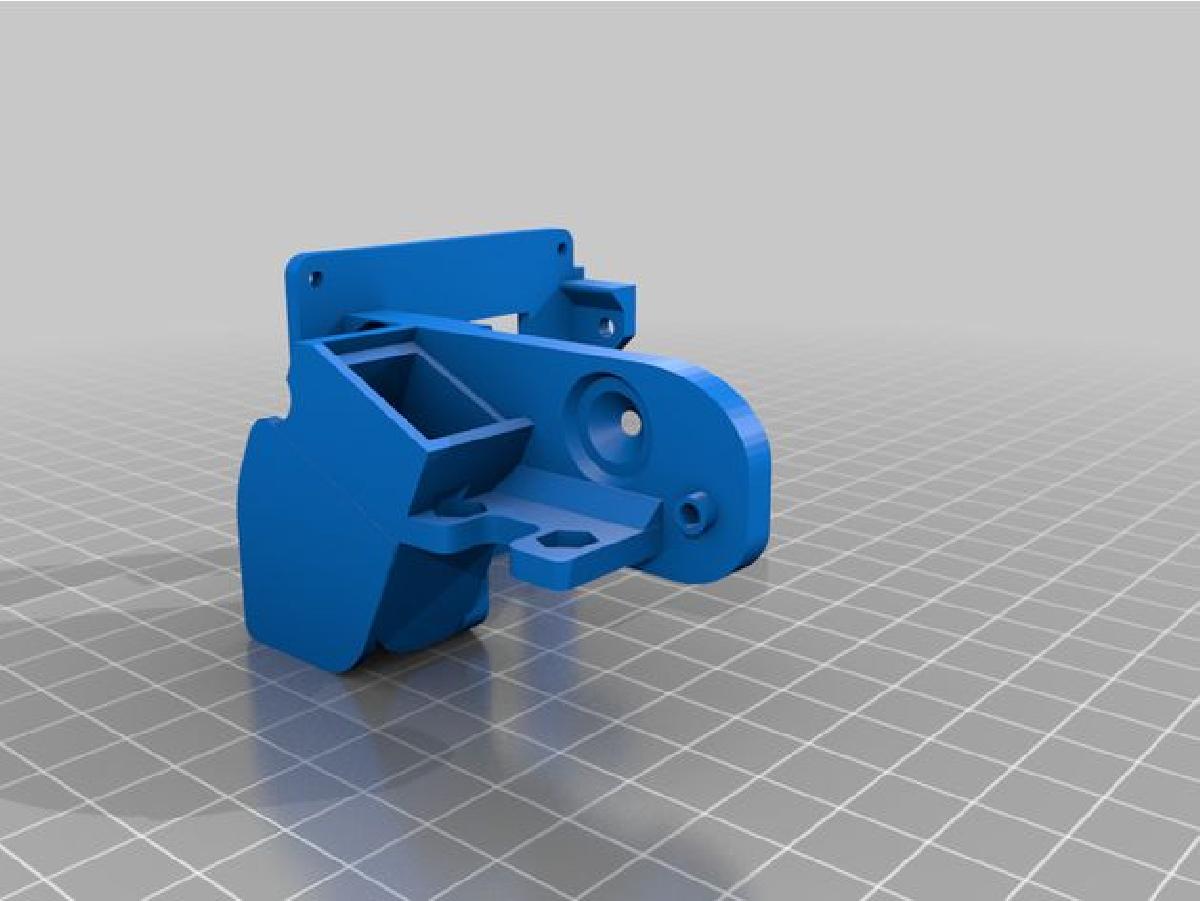

Ala/montagem do ventilador 5015 para extrusora Sprite Pro (dissipador de calor) foi projetado para Impressora 3D. Suporte de montagem para ventilador 5015 para o Extrusor Sprite Pro da Enderusando os parafusos originais.Existem alguns designs semelhantes a este, mas eu peguei um pouco dos melhores aspectos de cada um e combinei-os para uma solucao ideal para mim. Comecei do zero e projetei este modelo a partir dessas outras inspiracoes.Esta versao permite que um ventilador 5015 seja instalado sem interferencia nas posicoes da ponte esquerda ou direita. Coloquei o ventilador acima do suporte do CR Touch ligeiramente realocado, o que da mais cobertura no eixo Y (no meu Ender3 V2, o deslocamento da sonda e x:-32 e Y:-30). Eu nao queria realocar o CR-Touch para o outro lado da ponte como outros designs, porque o cabo original e curto demais para ser realocado la. Tambem busquei tornar este suporte mais leve do que as pecas substituidas para compensar o ventilador mais pesado (ventilador original = 8,5 g vs 5015 = 25 g - uma diferenca aproximada de 12 g).A impressao aceitara os parafusos originais para o CR-Touch e os parafusos originais curtos do ventilador para segura-lo ao extrusor. Voce pode usar um parafuso M3-16mm para o ventilador, mas tambem o projetei para que voce nao precise usar um parafuso com o suporte embutido no suporte do parafuso (isso economizara mais 0,8 gramas). O outro furo do ventilador nao precisa de um parafuso e suporte para economizar peso.Este design pesou 15,5 gramas e e 3,5 gramas mais leve do que as duas pecas substituidas (sem incluir o ventilador original).A versao mais recente tem um pouco mais de folga para a sonda do CR-Touch (V3.1).INSTRUCOES DE IMPRESSAOImprima em uma impressora bem calibrada com PETG XT 3D Fila seco.PLA 3D Fila ou PLA 3D Fila+ nao e ideal para esta impressao, pois voce precisa de um pouco de flexibilidade para seus parafusos (os furos irao rachar a menos que voce amplie os furos e coloque porcas, para as quais deixei espaco). Imprima com suportes - configurando toques de superficie e como mostrado nas imagens.Altura de 0,2 mmInfill Gyroid de 10%2 paredes, topo e fundoEu imprimi isso a 225C com uma cama a 80C, mas isso dependera do seu filamento (eu uso PETG XT 3D Fila da M3D.com)A impressao e bastante forte com 10% de Gyroid, entao voce nao deve precisar ser mais espessa. A reducao de peso na chapa de fundo pode necessitar de intervencao, onde voce poderia aumentar a velocidade do ventilador para 100%, ou pode alterar suas configuracoes de suporte para em todos os lugares, o que e muito mais dificil de remover. Eu mudei minha velocidade do ventilador perto da parte inferior daquela saliencia e entao desliguei apos ter criado uma ponte forte. Tenha em mente que o meu ventilador de pecas tambem foi atualizado para um ventilador 5015, o que me da muito mais fluxo de ar e melhor bridging, o que me deu uma impressao perfeita.A remocao dos suportes exige cortadores e um pouco de paciencia. Nao tenha pressa e faca isso com calma. Com uma impressora calibrada, eles sairam bem faceis para mim, precisando de alguns cortes e alicates na parte inferior. Pre-rosqueie os parafusos para uma instalacao mais facil.INSTRUCOES DE INSTALACAOIsso pode variar se voce ja tiver feito modificacoes.Comece removendo filamentos e cabos. Esfrie o cabecote de impressao apos a remocao do filamento.Remova os quatro parafusos de retencao do lado direito do extrusor que o mantem na ponte. Reserve os parafusos.Remova o CR-Touch e reserve-o.Remova os tres parafusos que seguram o suporte original de plastico ABS ao extrusor. Serao dois curtos (um acima do CR-Touch e o outro proximo a parte direita e posterior do extrusor) e um longo localizado na parte traseira/lado da placa-mae do extrusor.Desconecte todos os conectores JST da placa-mae com cuidado, inclusive os do hotend. Tenha especial cuidado ao redor do cabo do termistor, pois e muito delicado. Remova os dois parafusos que seguram o suporte do cabo flat; entao a placa-mae deve se soltar de tudo isso. A placa de fundo original e a tampa do ventilador tambem sairao. Reserve isso.Remova dois pequenos parafusos no ventilador original, que devem libera-lo, entao remova os tres (ou quatro) parafusos do duto desviador do ventilador. Tudo deve sair e deixar voce apenas com o extrusor e o bloco do motor (se voce precisar limpar/manter seu extrusor, este seria um bom momento para acessar isso, mas voce precisa remover o hotend enquanto estiver quente antes de chegar a esse ponto).Com o novo duto de montagem do ventilador, adicione primeiro o CR-Touch. Pre-rosqueie os furos para facilitar a instalacao. Adicione a placa-mae e o clipe de retencao do cabo flat original com seus dois parafusos, e use dois dos parafusos originais do desvio. Encaixe no extrusor com um leve angulo para evitar o braco de tensao do extrusor, entao coloque um parafuso no furo embutido no lado esquerdo do extrusor e um unico parafuso no lado direito.Instale o ventilador 5015 (eu comprei um da Creality que pesa 25g). Voce deve colocar o ventilador em um angulo ligeiro para evitar o suporte do parafuso, e ele deve se encaixar bem e entrar diretamente ali. Voce pode adicionar um parafuso M3-16mm para mante-lo seguro, mas isso e opcional.Os ultimos passos sao reconectar todos os cabos; ha um canal para a maioria dos cabos se encaixarem confortavelmente e de forma organizada. Coloque toda a montagem de volta no suporte de ferramentas da ponte e adicione os quatro parafusos originais. Reanexe seu cabo flat e filamento.Refaca seu alinhamento, nivelamento de malha, offset de z e calibracao e boa impressao com seu ventilador mais silencioso e poderoso.

Baixar

O arquivo "Ala/montagem do ventilador 5015 para extrusora Sprite Pro (dissipador de calor)" é um modelo 3D projetado especificamente para permitir a instalação de um ventilador 5015 no sistema de extrusão da impressora 3D Ender Sprite Pro. Esse projeto traz diversas inovações e melhorias em relação a soluções anteriores, tomando como base os melhores aspectos de designs existentes.

### Características do Modelo
1. **Compatibilidade**: O suporte foi desenvolvido para se ajustar ao extrusor da Ender Sprite Pro sem interferir nas posições laterais da ponte, garantindo um encaixe seguro e eficiente.
2. **Posicionamento do Ventilador**: O ventilador é colocado acima do suporte do sensor CR Touch, o que proporciona uma melhor cobertura do eixo Y, permitindo um deslocamento ideal de x:-32 e Y:-30.
3. **Aumento de Fluxo de Ar**: A versão 5015, em comparação com o ventilador padrão (8,5 g), que pesa 25 g, oferece um maior fluxo de ar, melhorando o resfriamento e diminuindo problemas durante a impressão, como o bridging.
4. **Peso Reduzido**: O design do suporte foi otimizado para ser 3,5 g mais leve do que as partes originais, totalizando 15,5 g, o que é vantajoso para a eficiência do sistema de extrusão.

### Processo de Impressão
- **Material Recomendo**: O autor sugere o uso de PETG, que é mais adequado devido à sua flexibilidade e resistência. Materiais como PLA ou PLA+ não são recomendados, pois podem causar rachaduras nos furos de montagem.
- **Configurações de Impressão**:
- Altura de camada: 0,2 mm
- Infill: 10% com padrão Gyroid
- Uso de suportes apropriados para facilitar a remoção sem comprometer a estrutura.

### Instruções de Instalação
O guia de instalação é bastante detalhado, facilitando o entendimento para usuários que já tenham feito modificações similares em suas impressoras. As etapas incluem desligar a impressora, remover a parte existente do ventilador, fixar o novo suporte e reinstalar o ventilador 5015. Além disso, destaca-se a importância de pré-rosquear parafusos e a organização dos cabos para garantir uma montagem limpa e funcional.

### Considerações Finais
Esse modelo apresenta uma solução eficaz para quem busca melhorar a refrigeração em impressoras 3D da linha Ender, além de otimizar peso e funcionalidade. O autor combina experiência prática com design refinado, resultando em um componente que atende a múltiplas necessidades e desafios enfrentados pelos usuários de impressoras 3D. Com um guia de impressão e instalação claro, o projeto está acessível tanto para iniciantes quanto para montadores mais experientes.
