Sobre o objeto 3D Ajuste Fino do Fim de Curso Z Prusa i3 Anet A8

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

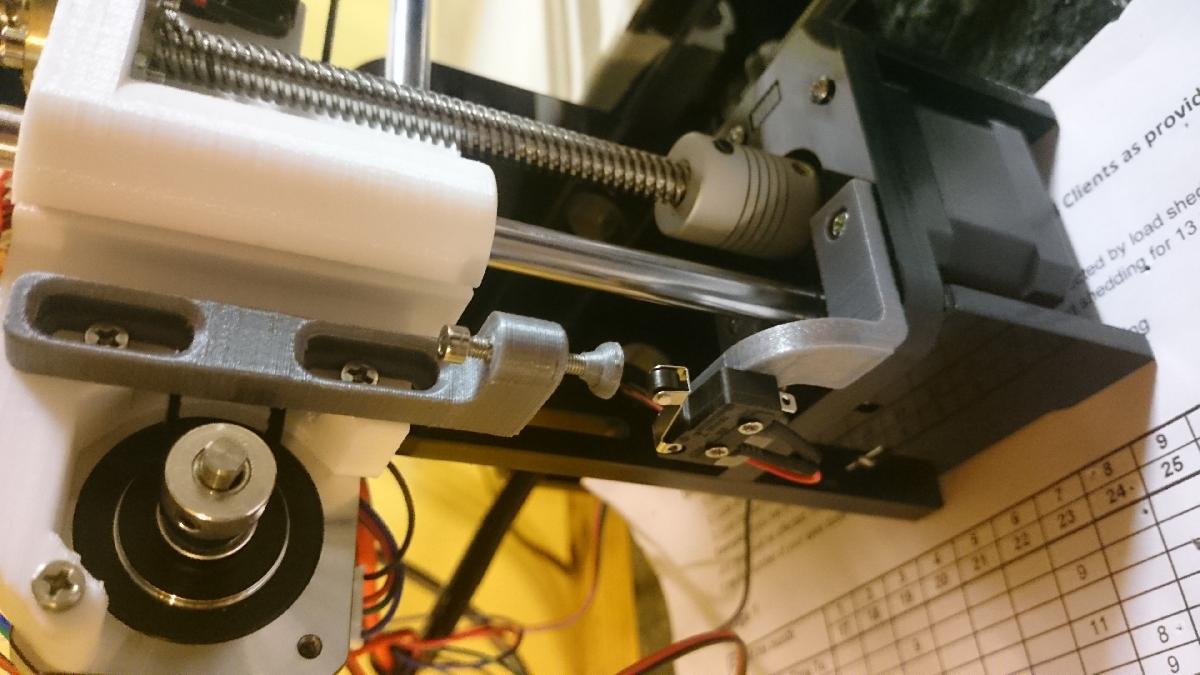

Ajuste Fino do Fim de Curso Z Prusa i3 Anet A8 foi projetado para Impressora 3D. Um design adaptado do flyingferret's :http://www.thingiverse.com/thing:1479176Esta peca permite um ajuste rapido e preciso do interruptor de limite Z.O pe se parafusa no motor de passo X atraves do carro X e os buracos em ranhura permitem ajustes maiores, onde um parafuso/bolta M3 permite um ajuste fino.Eu usei uma macho para cortar diretamente no plastico, tenho certeza de que um parafuso normal cortaria sua propria rosca la com facilidade se voce aplicar forca suficiente. O mesmo se aplica ao pequeno pe que se parafusa na ponta do parafuso M3. O interruptor de limite se parafusa no suporte do interruptor com 2x parafusos M2 (que vieram com minha impressora) Boa sorte!

Baixar

O arquivo "Ajuste Fino do Fim de Curso Z Prusa i3 - Anet A8" é um modelo projetado para ser impresso em impressoras 3D, com foco na melhoria do ajuste do interruptor de limite do eixo Z. Este modelo é uma adaptação de um design original compartilhado no Thingiverse pelo usuário chamado flyingferret, facilitando a personalização e precisão na configuração desse componente crucial.

### Recursos do Modelo

1. **Ajuste Rápido e Preciso**: A peça foi projetada para permitir que o usuário faça ajustes rápidos e precisos na posição do interruptor de limite Z, essencial para garantir que a impressora 3D funcione corretamente.

2. **Design Funcional**: O modelo inclui uma perna que se conecta ao motor de passo do eixo X, permitindo uma montagem estável e intuitiva. Os furos em ranhura na peça oferecem flexibilidade, possibilitando uma maior gama de ajustes na altura do interruptor.

3. **Facilidade de Montagem**: O design inclui a utilização de um parafuso ou bulbo M3, que é facilmente ajustável. Uma característica interessante é que, para montar a peça, foi sugerido o uso de uma macho para criar roscas diretamente no plástico, o que simplifica o processo de fixação e permite um ajuste eficaz.

4. **Instalação do Interruptor**: O interruptor de limite é fixado com dois parafusos M2, que normalmente são fornecidos com a impressora, o que facilita ainda mais a instalação e a manutenção.

### Materiais e Impressão

Para imprimir este modelo, você pode utilizar filamentos comuns como PLA ou ABS, dependendo da resistência que você deseja para a peça. A impressão 3D deste modelo pode ser realizada com configurações padrão de impressão, embora ajustes na temperatura do bico e na velocidade possam ser feitos para otimizar a qualidade da peça, especialmente considerando a interação de ajuste que será realizada posteriormente.

### Conclusão

O "Ajuste Fino do Fim de Curso Z" é uma peça prática e útil para entusiastas de impressoras 3D que buscam melhorar a precisão de suas máquinas. A adaptação do design original proporciona uma solução que se adapta bem a diferentes modelos de impressoras, como a Prusa i3 e Anet A8, e oferece uma forma simplificada de garantir que o eixo Z funcione corretamente. Boa sorte na sua impressão e instalação!
