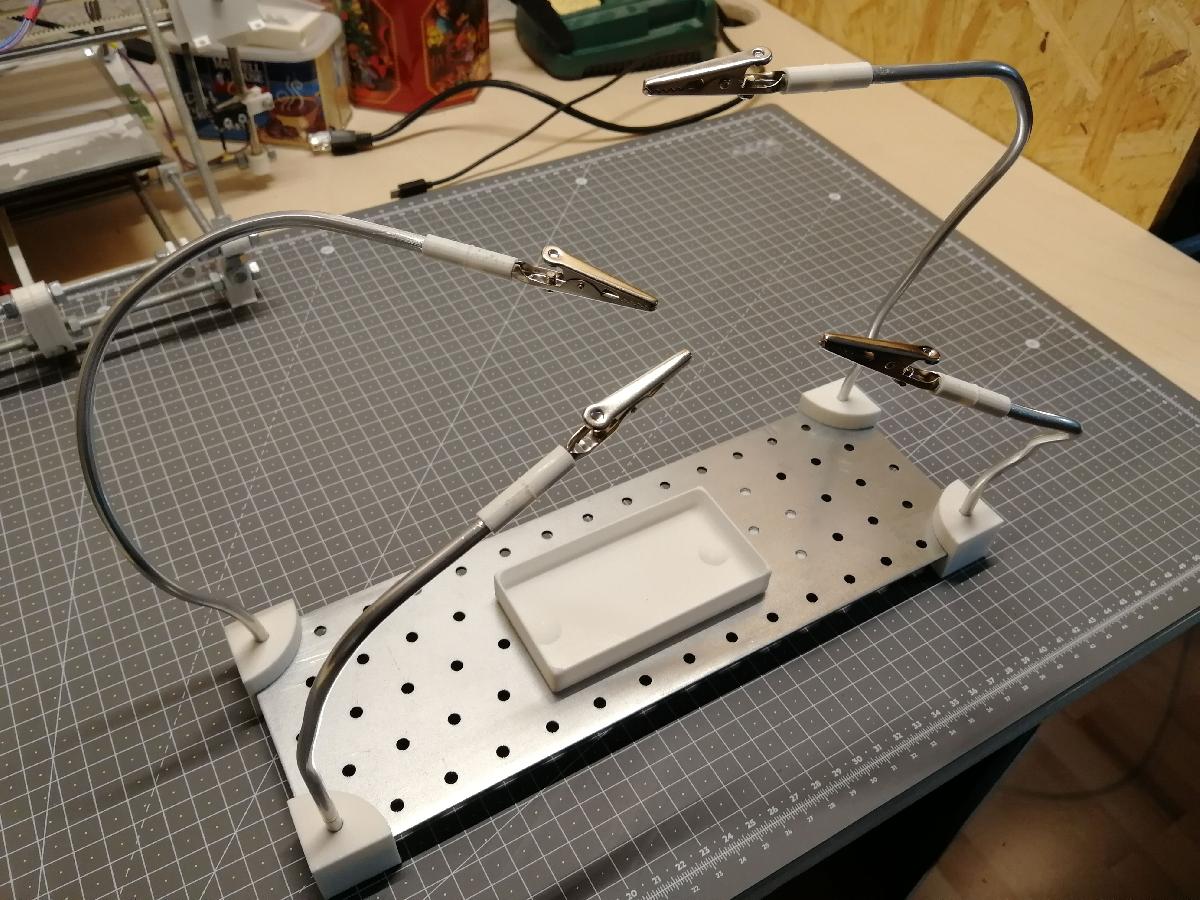

Ajudante de Soldagem de Terceira Mao

DIY

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Ajudante de Soldagem de Terceira Mao

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Ajudante de Soldagem de Terceira Mao foi projetado para Impressora 3D. Esta e a minha tentativa de construir uma mao terceira simples para soldagem. Voce pode ler meu post no blog em https://www.splitbrain.org/blog/2018-10/21-diy_third_hand_soldering_helperMateriais necessarios:cerca de 1m de fio de aluminio (5mm de diametro), cortado em dois pedacos de 30cm e dois de 20cm4 grampos de jacare de 51mm1 chapa de metal perfurada de 300x100x2mm (apenas a espessura importa) - elas sao vendidas para conectar vigas de madeira2 imas de 10x2mm (para a tigela opcional)MontagemOs furos na chapa de metal provavelmente nao estao perfeitamente alinhados com as pecas de canto. Basta perfura-los um pouco maiores. Eu usei uma broca de 8mm.Imprima quatro cantos, quatro suportes de grampo (use brim) e opcionalmente uma tigela.Coloque as pecas de canto na chapa de metalempurre o fio (faca uma leve forma de L e gire o fio para inseri-lo mais facilmente)coloque os suportes de grampo no fio (pode ser necessario um leve lixamento no fio)coloque os grampos nos suportesempurre os imas na tigela (use cola se estiver muito solto - eu nao precisei de nenhuma)Tudo deve funcionar por pressao - eu nao usei cola.Fontes do TinkercadPeca de CantoTigela de Ima

Baixar
